Принцип работы и устройство синхронных машин переменного тока

Синхронные машины переменного тока - это электрические машины, у которых ротор вращается с той же скоростью, что и магнитное поле статора. Такая машина может работать и генератором, и двигателем, поэтому её ставят на электростанциях и в приводах с постоянной скоростью.

Принцип работы и устройство синхронных машин переменного тока
Содержание
  1. Из чего состоит синхронная машина
  2. Виды роторов
  3. Принцип работы синхронного генератора
  4. Принцип работы синхронного двигателя
  5. Запуск и режимы работы
  6. Где применяют и на что смотреть

Из чего состоит синхронная машина

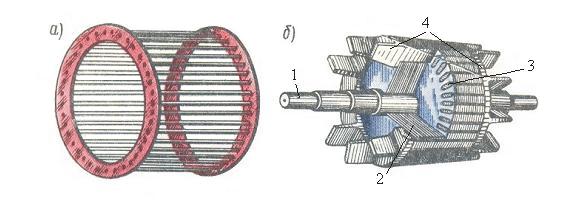

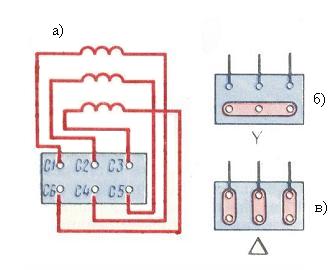

У машины две основные части: неподвижный статор и вращающийся ротор. Статор по конструкции близок к статору асинхронной машины. Он набран из листов электротехнической стали, а в пазах уложена трёхфазная обмотка переменного тока.

Ротор - это электромагнит, питаемый постоянным током. Ток подводят через контактные кольца и щётки либо от бесщёточного возбудителя. В маломощных машинах ротор иногда делают на постоянных магнитах.

Виды роторов

  • Явнополюсный ротор с выступающими полюсами подходит для тихоходных машин, например гидрогенераторов, у которых много пар полюсов.
  • Неявнополюсный ротор - цилиндр с обмоткой в пазах. Его применяют в быстроходных турбогенераторах.

Скорость вращения напрямую связана с частотой сети и числом пар полюсов, поэтому конструкция ротора определяется скоростью первичного двигателя.

Принцип работы синхронного генератора

Ротор приводят во вращение турбиной или другим двигателем. Постоянное магнитное поле ротора пересекает обмотку статора, и по закону электромагнитной индукции в ней наводится переменная ЭДС.

Частота этой ЭДС зависит от скорости ротора и числа пар полюсов. К обмотке статора подключается нагрузка, и по ней идёт трёхфазный ток. Напряжением генератора управляют током возбуждения: больше ток в роторе - выше ЭДС.

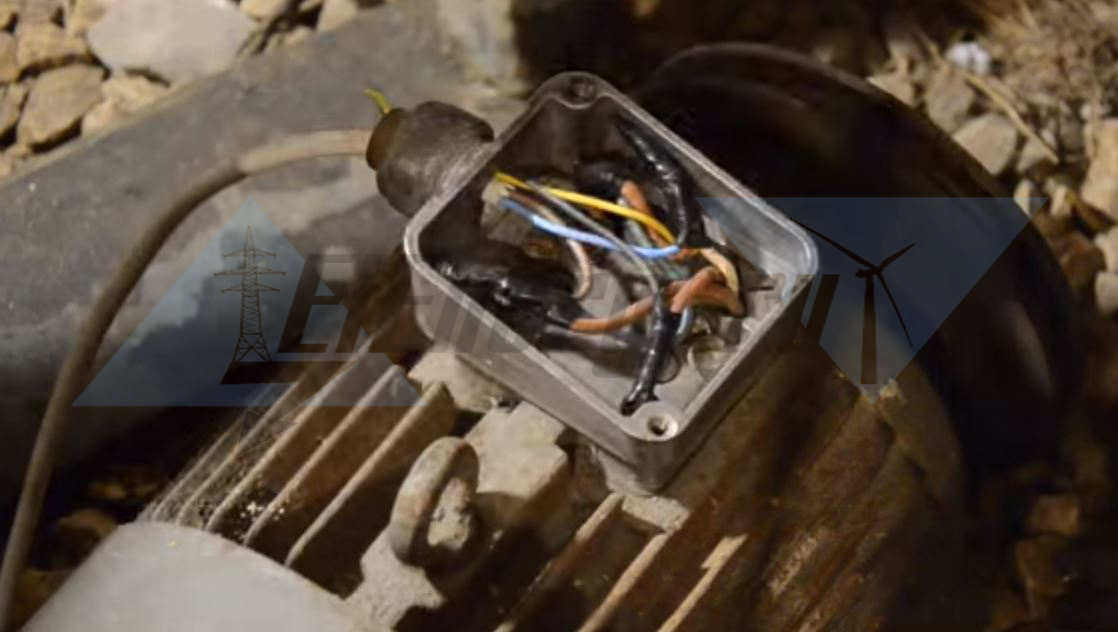

Принцип работы синхронного двигателя

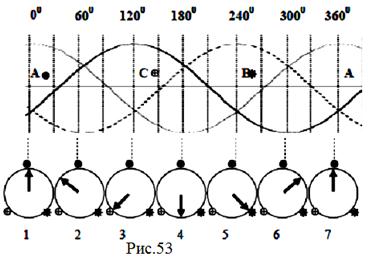

Трёхфазный ток статора создаёт вращающееся магнитное поле. Ротор с возбуждением как бы захватывается этим полем и вращается вместе с ним с той же скоростью. Отсюда название - синхронный.

Скорость двигателя определяется формулой n = 60f / p, где f - частота сети в герцах, p - число пар полюсов. При изменении нагрузки скорость не меняется, пока двигатель не вышел из синхронизма и не остановился.

Запуск и режимы работы

Синхронный двигатель сам не трогается: при подаче напряжения ротор не успевает догнать быстро вращающееся поле. Для пуска используют пусковую обмотку на роторе и разгоняют двигатель как асинхронный, после чего подают постоянный ток в обмотку возбуждения.

Кроме генератора и двигателя, существует режим синхронного компенсатора. Машина без нагрузки на валу вырабатывает или потребляет реактивную мощность и помогает держать напряжение в сети.

Где применяют и на что смотреть

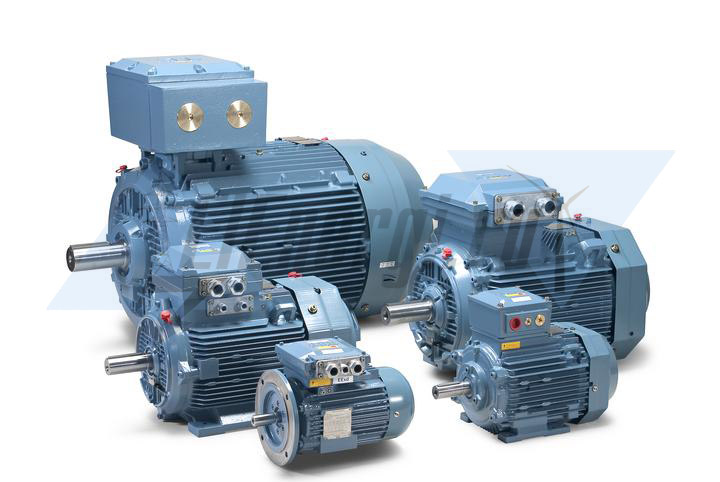

Синхронные генераторы - основа электростанций: тепловых, атомных и гидроэлектростанций. Двигатели ставят на мощные насосы, компрессоры, вентиляторы, где нужна постоянная скорость и высокая эффективность.

При выборе или обслуживании следите за состоянием щёток и контактных колец, изоляцией обмоток и системой возбуждения. Для небольших генераторов на даче подобрать нагрузку помогает расчёт мощности генератора.

Частые вопросы

Почему машина называется синхронной?

Потому что ротор вращается с той же скоростью, что и магнитное поле статора. Скорость жёстко связана с частотой сети.

Чем синхронная машина отличается от асинхронной?

У асинхронной ротор отстаёт от поля статора и питается индуктированными токами. У синхронной ротор питается постоянным током и вращается синхронно.

Может ли синхронный двигатель запуститься сам?

Нет, ему нужен пусковой механизм: чаще всего пусковая обмотка или частотный преобразователь.

Для чего нужен синхронный компенсатор?

Он регулирует реактивную мощность и помогает поддерживать нужное напряжение в электрической сети.
