Виды конденсаторов и их применение определяются прежде всего диэлектриком: от него зависят ёмкость, рабочее напряжение, стабильность и область использования. В электронике и электрике встречаются керамические, плёночные, электролитические, танталовые и другие типы. Разберём, чем они отличаются и что куда ставят.

Основные виды конденсаторов и их применение
Содержание
  1. Как устроен конденсатор
  2. Керамические конденсаторы
  3. Плёночные конденсаторы
  4. Электролитические конденсаторы
  5. Сравнение основных типов
  6. Пусковые, ионисторы и подстроечные
  7. Как выбрать конденсатор

Как устроен конденсатор

Конденсатор состоит из двух обкладок, между которыми находится диэлектрик. Он накапливает электрический заряд и пропускает переменный ток, но не пропускает постоянный. Главные параметры: ёмкость, номинальное напряжение, допуск по ёмкости, температурная стабильность и потери.

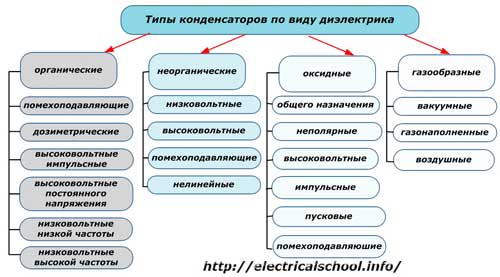

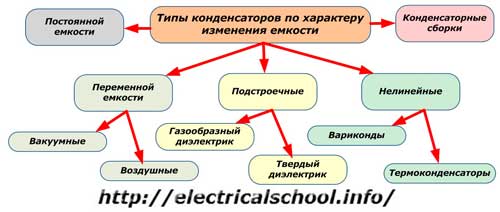

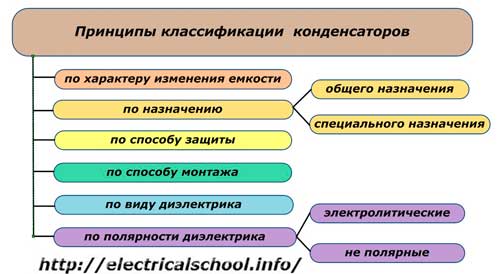

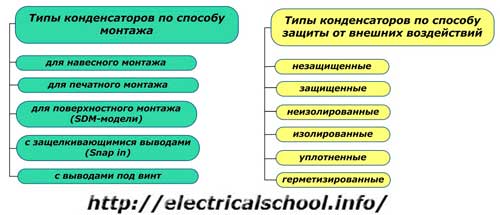

Классификация конденсаторов делится на постоянные, переменные и подстроечные, а по диэлектрику - на керамические, плёночные, электролитические, слюдяные, бумажные и другие.

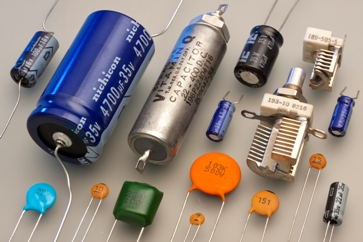

Керамические конденсаторы

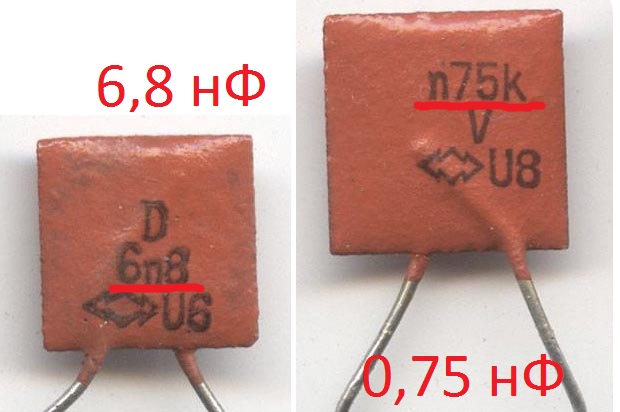

Керамические конденсаторы малы по размеру, дёшевы и хорошо работают на высоких частотах. Бывают с высокой стабильностью (малым температурным изменением ёмкости) и с большой ёмкостью, но худшей стабильностью. Первые ставят в контурах и генераторах, вторые - для фильтрации питания и развязки по цепям микросхем.

Плёночные конденсаторы

В плёночных конденсаторах диэлектриком служит полимерная плёнка: полиэстер, полипропилен и другие. Они стабильны, имеют низкие потери и выдерживают импульсные нагрузки. Их применяют в аудиотехнике, фильтрах, блоках питания, снабберных цепях и силовой электронике.

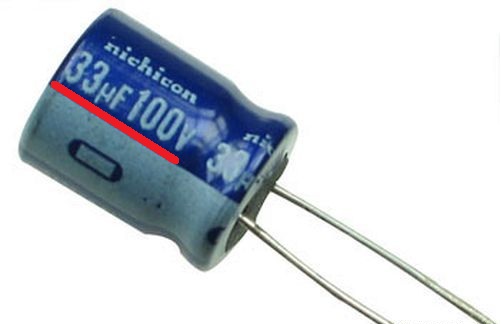

Электролитические конденсаторы

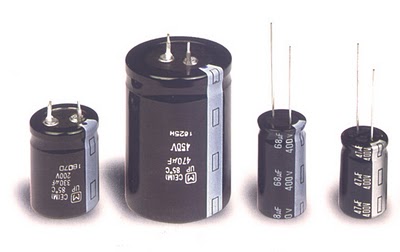

Электролитические конденсаторы дают большую ёмкость при небольших размерах, но имеют полярность и ограниченный срок службы. Неверное подключение или превышение напряжения может привести к вздутию и разрушению корпуса. Их ставят в сглаживающие фильтры выпрямителей, блоки питания, усилители.

Танталовые (оксидно-полупроводниковые) конденсаторы компактнее и стабильнее, но чувствительны к перенапряжению и броскам тока. Применяются в малогабаритной аппаратуре.

Сравнение основных типов

ТипСильные стороныСлабые стороныГде применяют
КерамическиеМалые размеры, высокие частотыЧасть типов нестабильна по температуреКонтуры, развязка по питанию
ПлёночныеСтабильность, низкие потериБольше по размерамФильтры, аудио, силовая техника
ЭлектролитическиеБольшая ёмкостьПолярность, старениеСглаживание питания
ТанталовыеМалые размеры, стабильностьБоятся перенапряженияКомпактная электроника
СлюдяныеВысокая точностьНебольшие ёмкостиВысокочастотные цепи

Пусковые, ионисторы и подстроечные

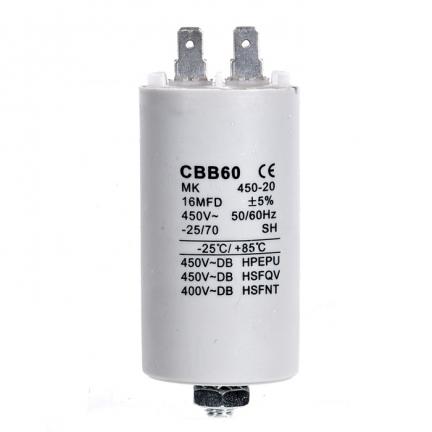

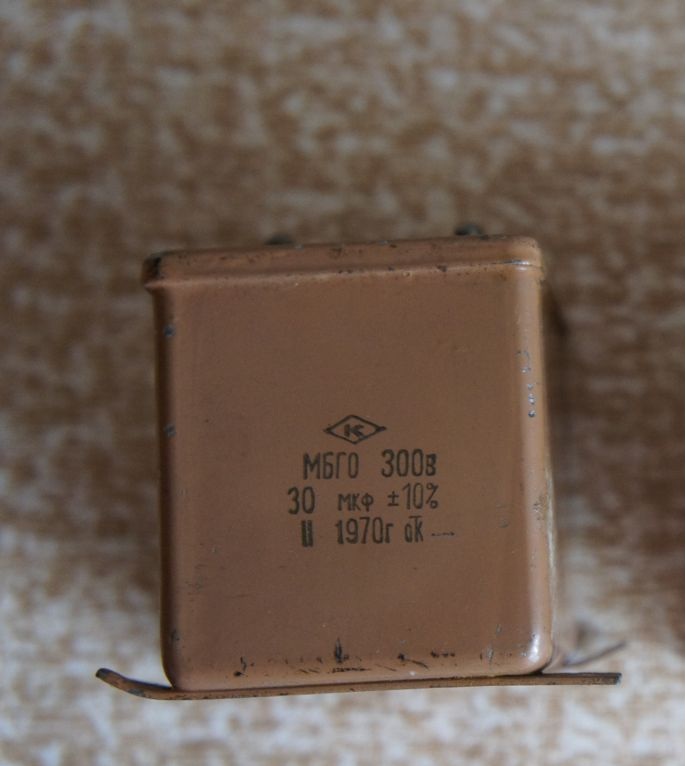

Пусковые и рабочие конденсаторы для электродвигателей - это плёночные или металлобумажные конденсаторы на сетевое напряжение. Они создают сдвиг фаз для однофазных асинхронных двигателей. Ионисторы (суперконденсаторы) накапливают заметный заряд и используются как резервное питание.

Подстроечные и переменные конденсаторы позволяют менять ёмкость вручную. Их применяют в радиоприёмниках и генераторах для настройки контуров.

Как выбрать конденсатор

  • Заменяйте конденсатор аналогичным по ёмкости и типу, а напряжение берите не ниже оригинального, лучше с запасом.
  • Для электролитов соблюдайте полярность.
  • Для высоких частот и контуров выбирайте керамические высокостабильные или слюдяные.
  • Для двигателей подбирайте конденсатор по паспорту двигателя.

Перед работой с конденсаторами в блоках питания разрядите их: в них может оставаться опасный заряд. Обозначения резисторов и цветовую маркировку можно проверить в калькуляторе маркировки резисторов.

Частые вопросы

Чем керамический конденсатор отличается от электролитического?

Керамический мал, неполярен и хорош на высоких частотах. Электролитический даёт большую ёмкость, но полярен и стареет.

Можно ли заменить конденсатор на другого типа?

Иногда можно, но зависит от цепи. В высокочастотных и фильтрующих схемах тип диэлектрика важен, поэтому лучше брать аналог.

Что будет, если неверно подключить электролит?

Конденсатор может перегреться, вздуться и выйти из строя, иногда с выбросом электролита.

Для чего нужен пусковой конденсатор?

Он создаёт сдвиг фаз и помогает запустить однофазный асинхронный двигатель.

Почему вздуваются конденсаторы?

Из-за старения, перегрева, перенапряжения или неверной полярности. Вздувшийся конденсатор нужно заменить.
