Схема распайки джека 3.5 мм с микрофоном: цоколевка и подключение

Схема распайки джека 3.5 с микрофоном нужна, когда оборвался провод гарнитуры, нужно собрать кабель своими руками или подключить микрофон к телефону. У четырёхконтактного штекера два основных стандарта, и если их перепутать, звук будет, а микрофон не заработает.

Схема распайки джека 3.5 мм с микрофоном: цоколевка и подключение
Содержание
  1. Как устроен четырёхконтактный джек
  2. Два стандарта цоколевки CTIA и OMTP
  3. Как определить провода гарнитуры
  4. Порядок пайки джека с микрофоном
  5. Подключение микрофона к джеку и питание
  6. Джек с кнопкой и разветвитель для ПК
  7. Частые ошибки и проверка результата

Как устроен четырёхконтактный джек

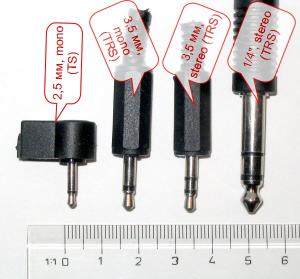

Штекер 3.5 мм для гарнитуры состоит из четырёх частей, разделённых изоляционными кольцами: кончик, два средних кольца и основание (гильза). Такой штекер называют TRRS. Три контакта нужны для звука и общего провода, четвёртый - для микрофона.

Первые два контакта всегда одинаковы: кончик - левый наушник, ближнее к нему кольцо - правый наушник. Различаются только два последних контакта: на одном из них общий провод (земля), на другом - микрофон. От того, как они расположены, зависит стандарт.

Два стандарта цоколевки CTIA и OMTP

CTIA (его ещё называют AHJ) используется в большинстве современных смартфонов. OMTP встречается в старых телефонах и части гарнитур. Внешне штекеры не отличить, поэтому гарнитура одного стандарта в разъёме другого даёт звук без микрофона или с искажением.

Пайка джека 3.5 с микрофоном
Пайка джека 3.5 с микрофоном
Часть штекераCTIAOMTP
Кончиклевый наушниклевый наушник
Первое кольцоправый наушникправый наушник
Второе кольцообщий проводмикрофон
Гильзамикрофонобщий провод

Если распаиваете штекер под конкретное устройство, уточните стандарт его разъёма в инструкции или на сайте производителя. Для ноутбуков и ПК с отдельными гнёздами микрофона и наушников используют раздельные трёхконтактные штекеры.

Как определить провода гарнитуры

В кабеле обычно четыре жилы в эмалевой изоляции разных цветов: две для наушников, одна общая и одна для микрофона. Цвета у разных производителей отличаются, поэтому полагаться на цвет нельзя.

Надёжнее всего прозвонить жилы мультиметром. Сначала зачистите концы, сняв эмаль нагревом паяльника с канифолью или осторожным скобленем. Затем проверьте сопротивление между жилами: наушники дают десятки Ом, микрофон при проверке покажет другое значение, а общий провод соединён с обоими наушниками. Левый и правый наушники определяйте на слух при подключении.

Порядок пайки джека с микрофоном

Для работы понадобятся паяльник небольшой мощности, флюс или канифоль, тонкий припой, термоусадка и корпус штекера. Пайка занимает несколько минут, если жилы заранее подготовлены.

  1. Наденьте корпус штекера и термоусадку на кабель до пайки.
  2. Залудите зачищенные концы жил и контактные лепестки штекера.
  3. Припаяйте жилы к лепесткам по выбранной схеме CTIA или OMTP.
  4. Проверьте мультиметром, что нет замыканий между соседними лепестками.
  5. Закрепите кабель зажимом корпуса, чтобы нагрузка не шла на пайку, и закройте штекер.

Не держите жало на лепестке дольше нескольких секунд: пластик штекера плавится, и контакты смещаются.

Подключение микрофона к джеку и питание

Если вы подключаете отдельный электретный микрофон, ему нужно напряжение смещения. Телефон или звуковая карта подают его на контакт микрофона через резистор, обычно порядка единиц вольт. Поэтому у капсюля важно соблюдать полярность: один вывод соединён с корпусом, это минус, другой - плюс. Его положение проверяйте по маркировке или прозвонкой на корпус.

Подключение к штекеру делайте по той же таблице: плюс капсюля идёт на контакт микрофона, минус - на общий провод. Напряжение смещения и сопротивление цепи у разных устройств отличаются, поэтому для точных значений смотрите инструкцию к устройству.

Джек с кнопкой и разветвитель для ПК

У гарнитур с кнопкой ответа на вызов кнопка просто замыкает цепь микрофона через резистор определённого номинала, и телефон распознаёт нажатие по изменению сопротивления. Поэтому при самостоятельной сборке такая кнопка включается последовательно или параллельно капсюлю по схеме производителя, а её номиналы сверяют с документацией устройства.

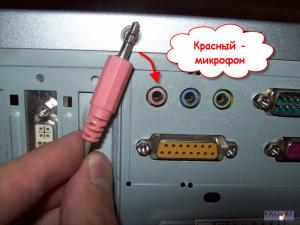

Если нужно подключить гарнитуру к компьютеру с двумя гнёздами, берут переходник-разветвитель: четырёхконтактный штекер на входе, два трёхконтактных на выходе. Внутри он делит контакты так, что левый и правый каналы идут на зелёное гнездо наушников, а микрофонная линия и общий провод на розовое гнездо микрофона. Собирать такой разветвитель проще по готовой схеме, чем придумывать самому.

Частые ошибки и проверка результата

Самая частая ошибка - перепутанный стандарт: наушники работают, микрофон молчит или звук звучит глухо. Достаточно поменять местами два последних контакта. Вторая причина - замыкание припоя между кольцами, из-за чего пропадает один из каналов.

После пайки проверьте гарнитуру в телефоне: воспроизведите музыку, затем запишите голос. Если звук тихий или шипит, посмотрите качество пайки и целостность жил у места изгиба кабеля.

Частые вопросы

Чем отличаются CTIA и OMTP?

Различие в расположении двух последних контактов: у CTIA общий провод на втором кольце, а микрофон на гильзе, у OMTP наоборот. Левый и правый наушники в обоих стандартах на кончике и первом кольце.

Почему в гарнитуре звук есть, а микрофон не работает?

Чаще всего стандарт штекера не совпадает со стандартом разъёма устройства. Также причиной бывает обрыв жилы микрофона или замыкание между кольцами.

Можно ли определить стандарт без инструкции?

Проще всего попробовать гарнитуру в нужном устройстве. Если микрофон не слышен, это признак другого стандарта, и на штекере нужно поменять местами два последних контакта.

Нужен ли микрофону отдельный источник питания?

Электретному микрофону нужно небольшое напряжение смещения, которое подаёт сам телефон или звуковая карта. Отдельная батарея обычно не требуется, а точные значения указаны в документации устройства.

Как проверить пайку джека?

Мультиметром в режиме прозвонки проверьте, что нет замыканий между лепестками и что каждая жила соединена с нужным контактом. Затем проверьте звук и запись голоса на устройстве.
