Ток разряда конденсатора: формула и процесс заряда и разряда

Ток разряда конденсатора через резистор уменьшается по экспоненте, а его формула выглядит как I = (U0 / R) * e^(-t / RC). Разберём, как идёт заряд и разряд, и что показывает постоянная времени RC.

Ток разряда конденсатора: формула и процесс заряда и разряда
Содержание
  1. Как конденсатор заряжается
  2. Формула тока разряда
  3. Постоянная времени RC
  4. Пример расчёта
  5. Практические советы и безопасность

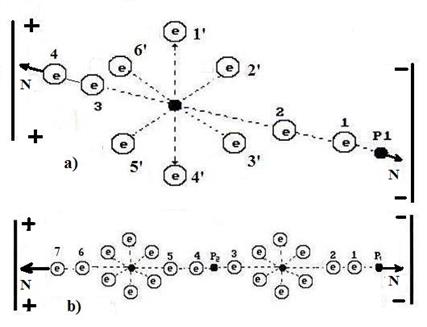

Как конденсатор заряжается

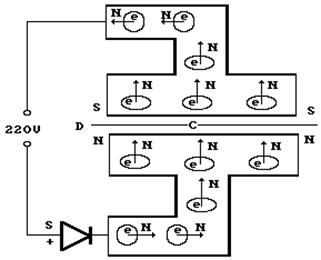

Если подключить пустой конденсатор через резистор к источнику напряжения, сначала ток максимален, а затем снижается. Напряжение на обкладках растёт, и разница между ним и источником уменьшается.

Заряд идёт по закону U(t) = U0 * (1 - e^(-t / RC)), где U0 - напряжение источника, R - сопротивление, C - ёмкость, t - время. Ток в этот момент равен I(t) = (U0 / R) * e^(-t / RC).

Формула тока разряда

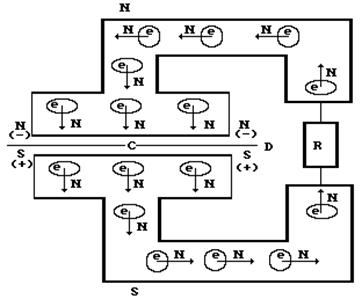

При разряде заряженный конденсатор замыкают на резистор. Начальный ток равен напряжению на конденсаторе, делённому на сопротивление: I0 = U0 / R. Со временем напряжение падает, и ток уменьшается.

  • Ток: I(t) = (U0 / R) * e^(-t / RC)
  • Напряжение: U(t) = U0 * e^(-t / RC)
  • Заряд: q(t) = C * U0 * e^(-t / RC)

Знак минус в экспоненте означает, что величины убывают. Ток течёт в противоположную сторону, чем при заряде.

Постоянная времени RC

Произведение R * C называют постоянной времени и обозначают греческой буквой тау. Если R в омах, а C в фарадах, тау получается в секундах. За время, равное одному тау, напряжение разряжается примерно до 37 процентов от начального, за три тау - примерно до 5 процентов, за пять тау - практически полностью.

ВремяОстаётся напряжения при разряде
1 тауоколо 37 %
2 тауоколо 14 %
3 тауоколо 5 %
5 тауменьше 1 %

Пример расчёта

Возьмём конденсатор 1000 мкФ и резистор 1 кОм. Тау равна 1000 Ом умножить на 0,001 Ф, то есть 1 секунде. При начальном напряжении 10 В начальный ток равен 10 мА, а через секунду он снижается примерно до 3,7 мА.

Если резистор увеличить вдвое, тау тоже станет вдвое больше, а начальный ток вдвое меньше. Именно на этом принципе работают задержки времени и фильтры.

Практические советы и безопасность

Заряженные конденсаторы в блоках питания, телевизорах и инверторах опасны даже после отключения от сети. Перед работой разрядите их через резистор подходящей мощности, а не замыкайте отвёрткой: искра и большой ток могут повредить элемент и человека.

Измерения лучше проводить мультиметром, проверяя остаточное напряжение. Для расчёта номинала резистора пользуйтесь цветовой маркировкой, например с помощью инструмента расшифровки резисторов. Не превышайте допустимое напряжение конденсатора, а электролитические подключайте с соблюдением полярности.

Частые вопросы

По какой формуле считают ток разряда конденсатора?

I(t) = (U0 / R) * e^(-t / RC), где U0 - начальное напряжение, R - сопротивление, C - ёмкость, t - время.

Что такое постоянная времени RC?

Это произведение сопротивления на ёмкость, показывающее скорость заряда и разряда. За одну такую единицу напряжение при разряде падает примерно до 37 процентов.

За какое время конденсатор разряжается полностью?

Теоретически разряд бесконечен, практически за пять постоянных времени остаётся менее одного процента напряжения.

Как безопасно разрядить конденсатор?

Через резистор подходящего номинала и мощности, а затем проверьте напряжение мультиметром. Замыкать выводы отвёрткой не стоит.
