Генераторы на диодах Ганна: принцип работы и применение

Диод Ганна принцип работы строит на особом свойстве арсенида галлия: при сильном электрическом поле ток через кристалл начинает падать, хотя напряжение растёт. Это даёт отрицательное дифференциальное сопротивление, а значит, из кристалла можно сделать генератор сверхвысоких частот без p-n перехода.

Генераторы на диодах Ганна: принцип работы и применение
Содержание
  1. Эффект Ганна простыми словами
  2. Устройство и принцип работы диода Ганна
  3. Генератор на диоде Ганна
  4. Режимы работы
  5. Где применяют диоды Ганна
  6. Плюсы и минусы

Эффект Ганна простыми словами

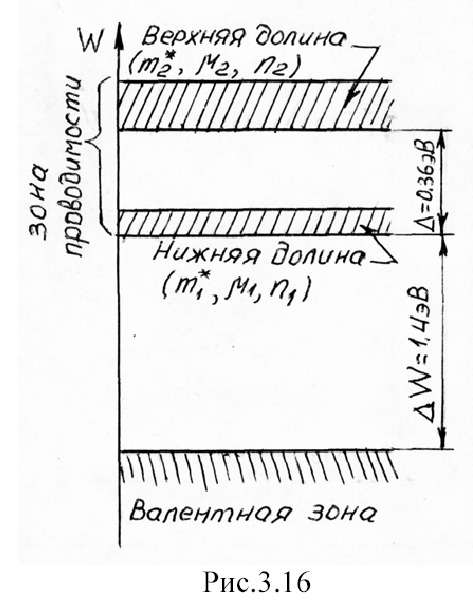

В арсениде галлия у электронов есть две энергетические долины: нижняя, где они лёгкие и подвижные, и верхняя, где они тяжёлые и медленные. При слабом поле электроны сидят в нижней долине, и ток растёт вместе с напряжением.

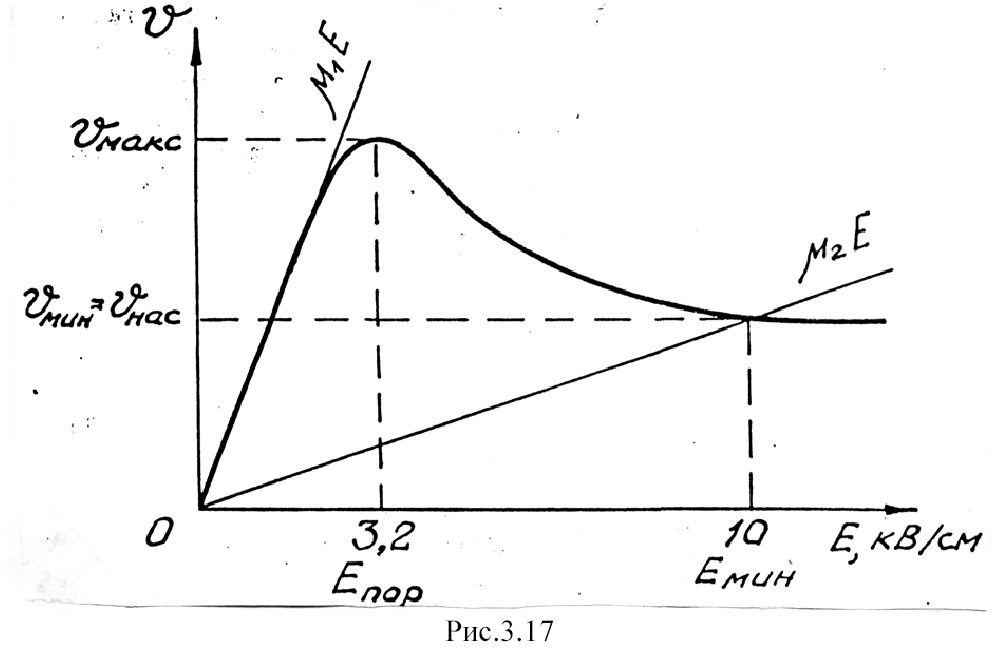

Когда напряжённость поля превышает порог, примерно несколько киловольт на сантиметр, часть электронов перескакивает в верхнюю долину. Подвижность падает, и ток через кристалл уменьшается. Так возникает участок вольт-амперной характеристики с отрицательным сопротивлением.

Устройство и принцип работы диода Ганна

Диод Ганна - это не диод в привычном смысле, а однородный кусок полупроводника n-типа с двумя омическими контактами. Выпрямляющего перехода в нём нет. Название прижилось из-за двух выводов.

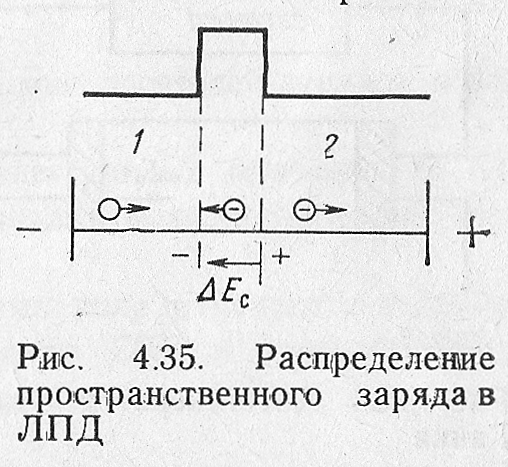

Если подать на кристалл постоянное напряжение выше порога, у катода возникает область сильного поля - домен. Он движется к аноду со скоростью порядка 100 км/с. Когда домен доходит до анода, ток резко возрастает, новый домен рождается у катода, и в цепи появляются импульсы тока. Их частота определяется длиной активной области: чем тоньше слой, тем выше частота.

Генератор на диоде Ганна

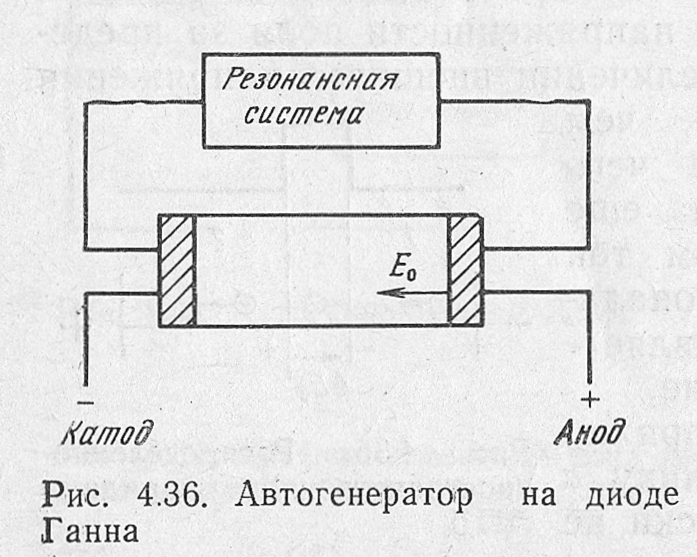

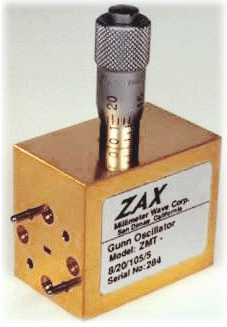

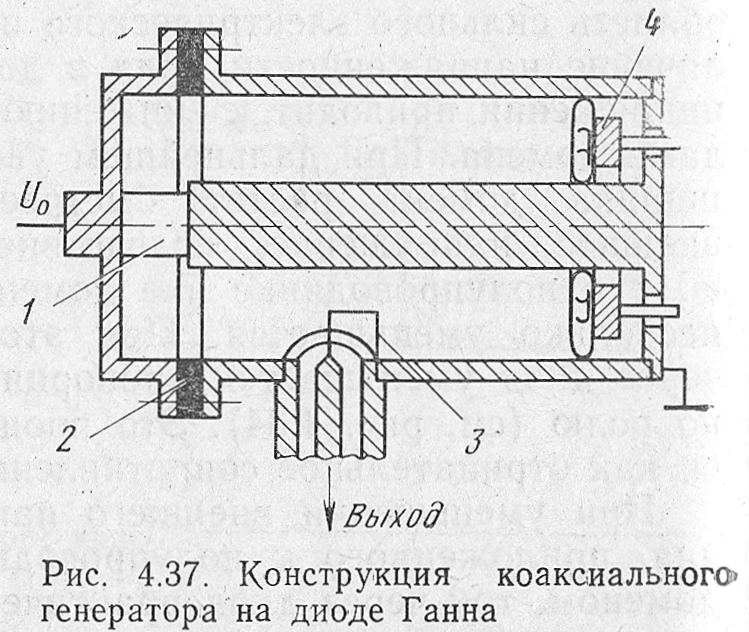

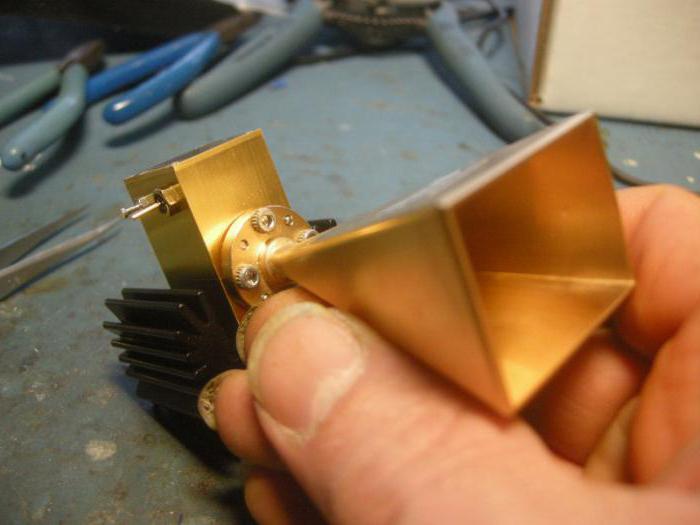

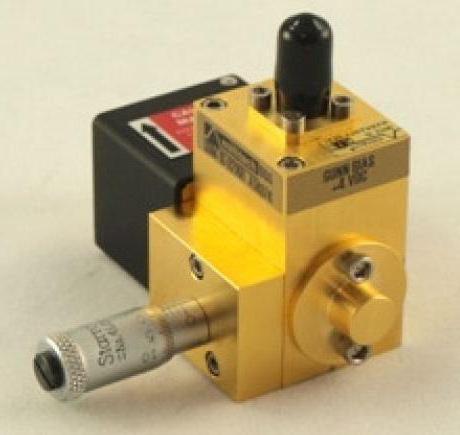

Чтобы получить колебания, диод ставят в резонатор: объёмный, волноводный или микрополосковый. Резонатор задаёт частоту, а диод пополняет в нём энергию. Питание подают постоянным током, а мощность снимают через петлю связи или волновод.

Типичные параметры: рабочие частоты от единиц гигагерц до десятков и даже сотен гигагерц в специальных конструкциях, выходная мощность от единиц до сотен милливатт, КПД несколько процентов. Частоту подстраивают механически (винт в резонаторе) или электрически, варикапом.

Режимы работы

  • Пролётный режим: частота определяется временем движения домена по кристаллу.
  • Режим с ограничением накопления объёмного заряда (ОНОЗ): частота задаётся резонатором, а КПД выше.
  • Гибридные режимы: домен не успевает полностью сформироваться.

Где применяют диоды Ганна

Диоды Ганна сверхвысоких частот остаются популярными там, где нужен недорогой источник СВЧ с малыми шумами. Эффект Ганна применение находит в нескольких областях:

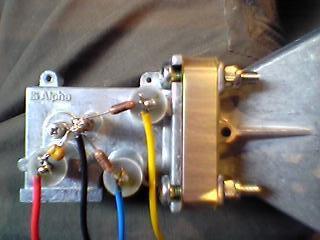

  • радары-спидометры для измерения скорости автомобилей и в датчиках движения;
  • автоматические двери и охранные датчики;
  • гетеродины в приёмниках спутникового и радиорелейного вещания;
  • доплеровские измерители скорости и бесконтактные уровнемеры.

Плюсы и минусы

К достоинствам относят простую конструкцию, низкие рабочие напряжения (единицы вольт), малые шумы и широкий диапазон частот. Недостатки: низкий КПД, чувствительность к перегреву и сильная зависимость частоты от температуры и напряжения питания.

Для самодельных конструкций нужно помнить о стабилизации питания и отводе тепла. Скачок напряжения или перегрев быстро выводят диод из строя, а работать со СВЧ-излучением лучше только с экранированием и защитой глаз и тела от излучения.

Частые вопросы

Из какого материала делают диод Ганна?

Чаще всего из арсенида галлия, а также из фосфида индия и нитрида галлия. Важно, чтобы у материала были две долины зоны проводимости с разной подвижностью электронов.

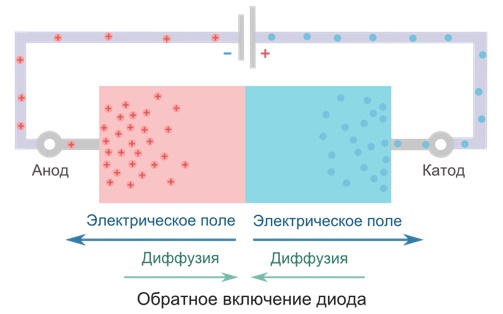

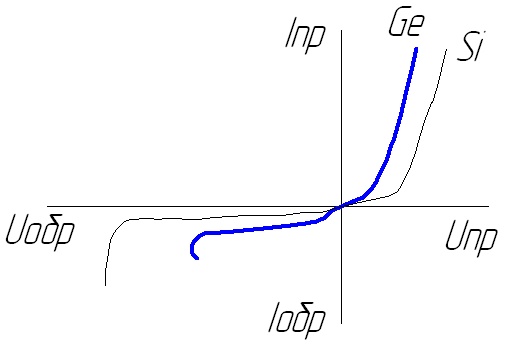

Чем диод Ганна отличается от обычного диода?

В нём нет p-n перехода, он не выпрямляет ток. Диод Ганна генерирует СВЧ колебания за счёт отрицательного сопротивления.

Какую частоту может давать генератор на диоде Ганна?

От единиц до десятков гигагерц у серийных приборов. В специальных конструкциях достигают сотен гигагерц, но мощность при этом падает.

Где чаще всего встречается диод Ганна?

В радарных датчиках скорости и движения, спутниковых конвертерах и измерительных приборах СВЧ.
