Как подключить реле-регулятор напряжения: устройство и принцип работы

Реле регулятор напряжения подключение требует внимания к полярности, иначе можно сжечь диоды генератора. Задача устройства проста: держать напряжение бортовой сети около одного уровня при любых оборотах двигателя. Ниже разобраны устройство, принцип работы, типовая схема и проверка.

Как подключить реле-регулятор напряжения: устройство и принцип работы
Содержание
  1. Для чего нужен реле-регулятор
  2. Принцип работы реле регулятора напряжения
  3. Схема реле регулятора и подключение
  4. Как проверить реле регулятор генератора
  5. Что делать и чего избегать

Для чего нужен реле-регулятор

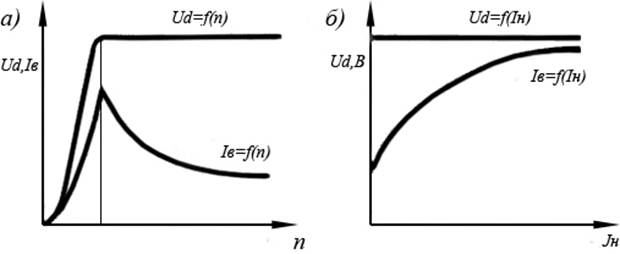

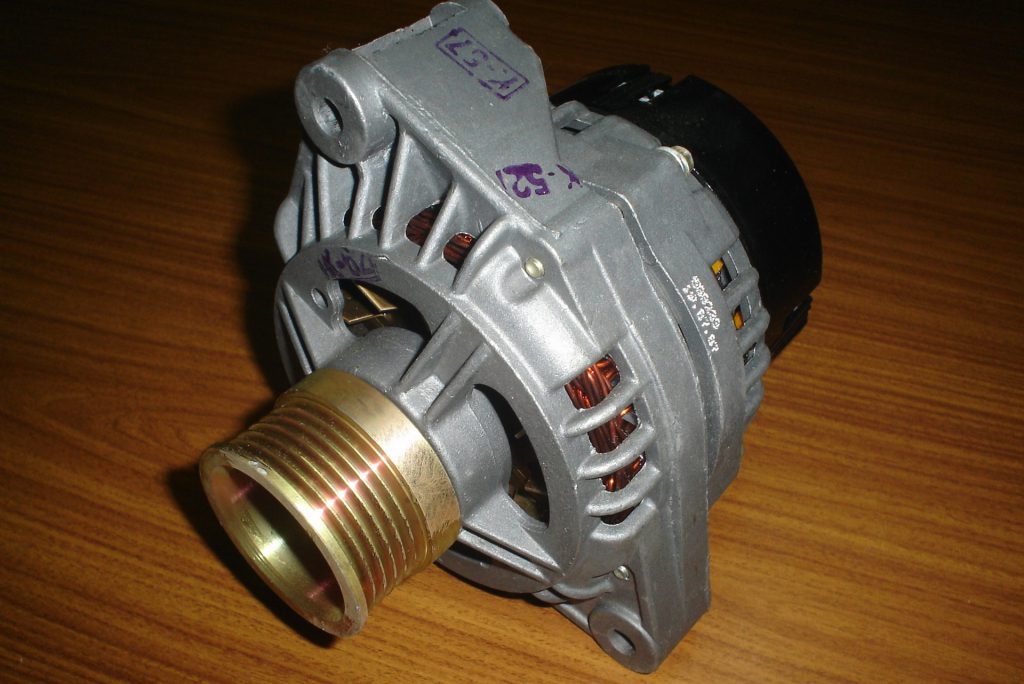

Напряжение, которое вырабатывает генератор, растёт с оборотами. Без регулятора на высоких оборотах аккумулятор перезаряжался бы и закипал, а лампы перегорали. Регулятор следит за напряжением и меняет ток в обмотке возбуждения ротора, поэтому на выходе остаётся примерно 13,5-14,7 В для 12-вольтовой сети.

Регулятор не управляет выходным напряжением напрямую. Он ослабляет или усиливает магнитное поле ротора, а уже от него зависит напряжение на выходе.

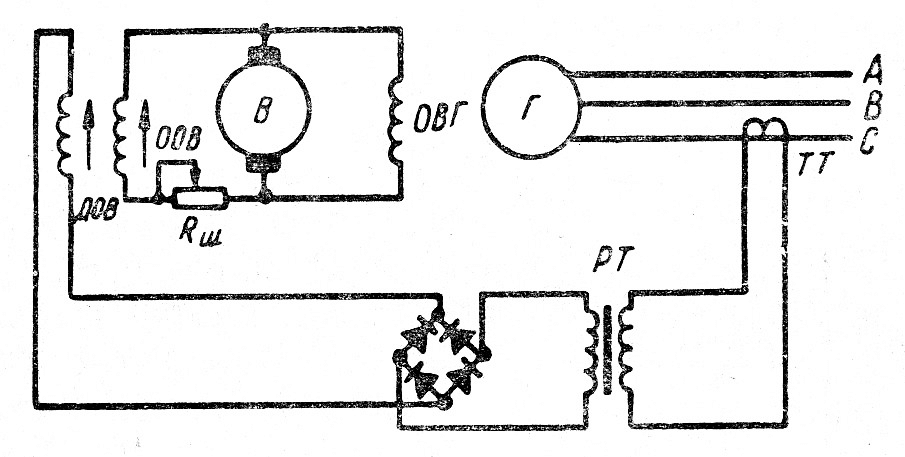

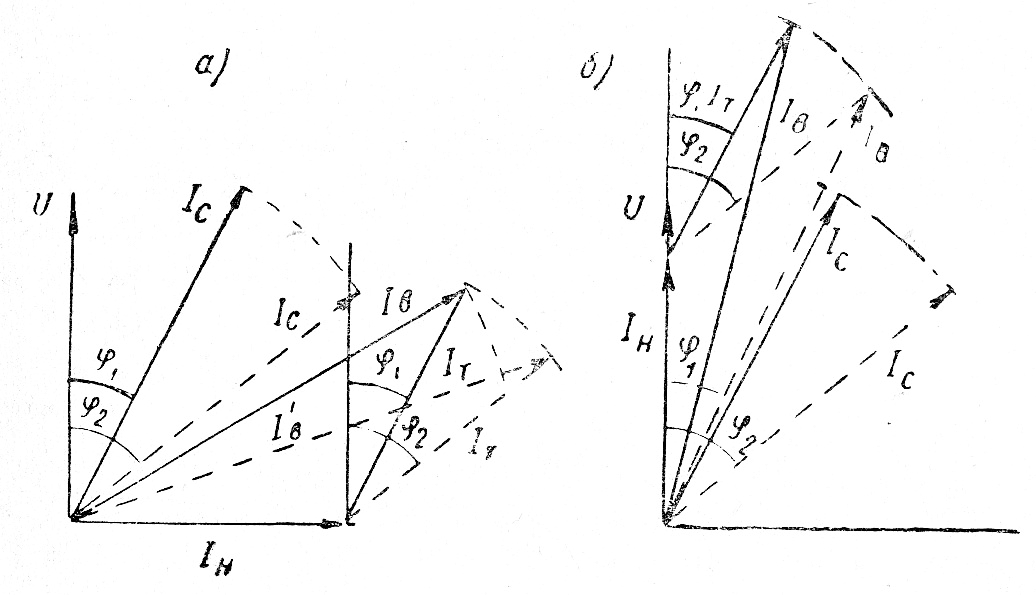

Принцип работы реле регулятора напряжения

В старых электромеханических реле работала пара контактов. Когда напряжение поднималось выше нормы, контакты размыкались и в обмотку возбуждения ток шёл через дополнительный резистор. Напряжение падало, контакты замыкались снова, и цикл повторялся много раз в секунду. Настройку делали натяжением пружины.

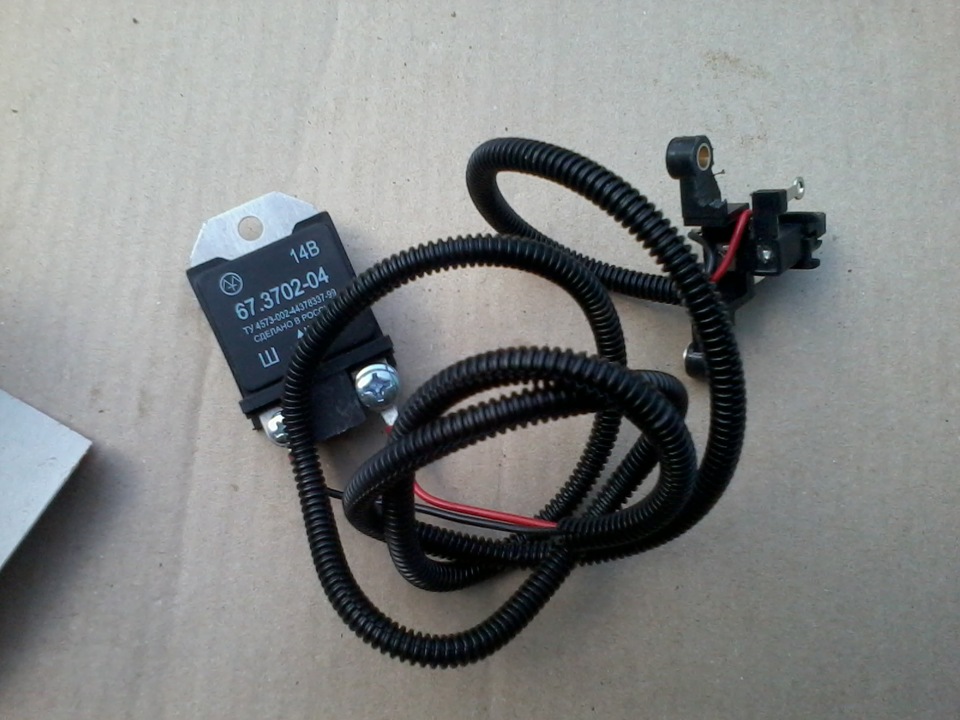

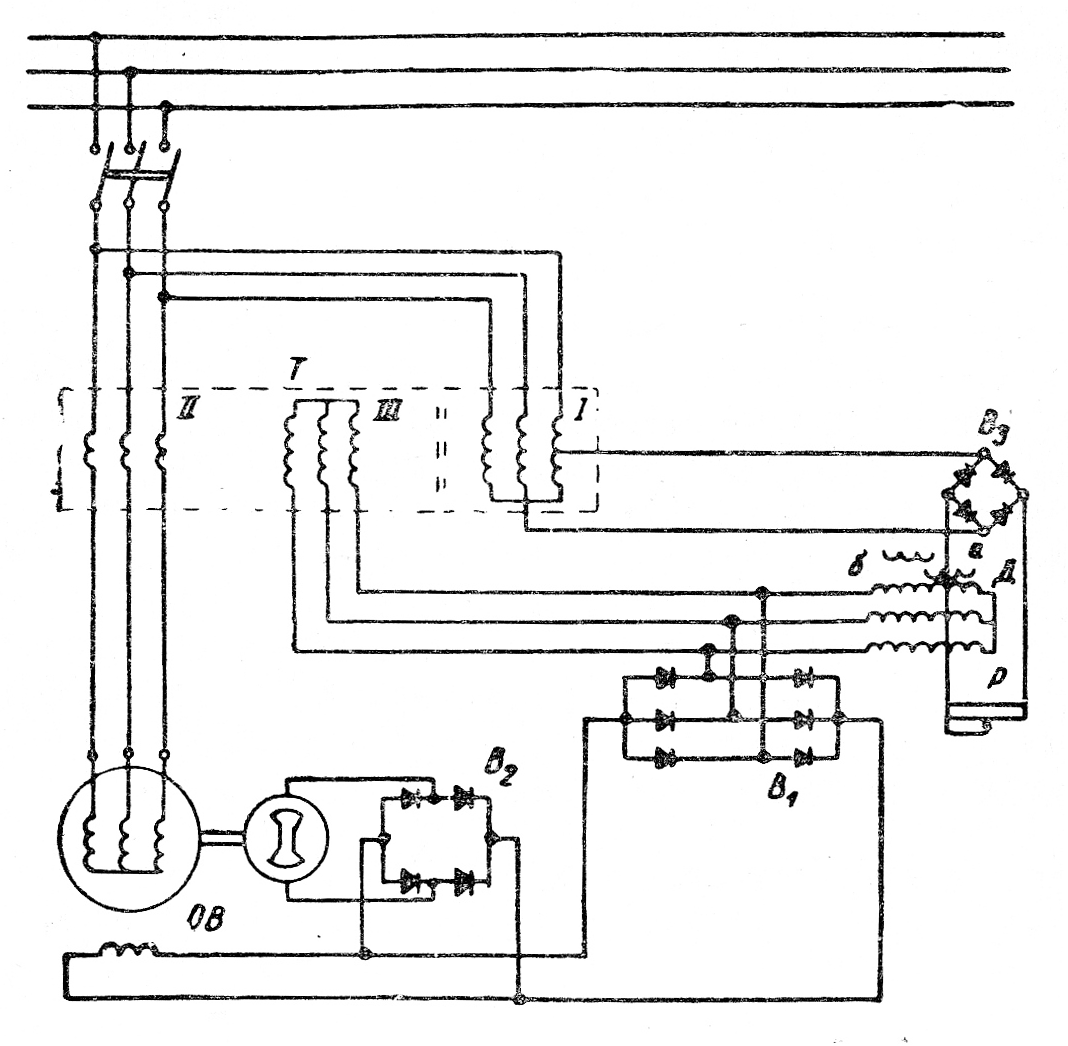

Подключение регулятора генератора
Подключение регулятора генератора

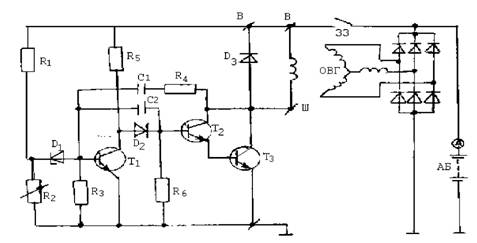

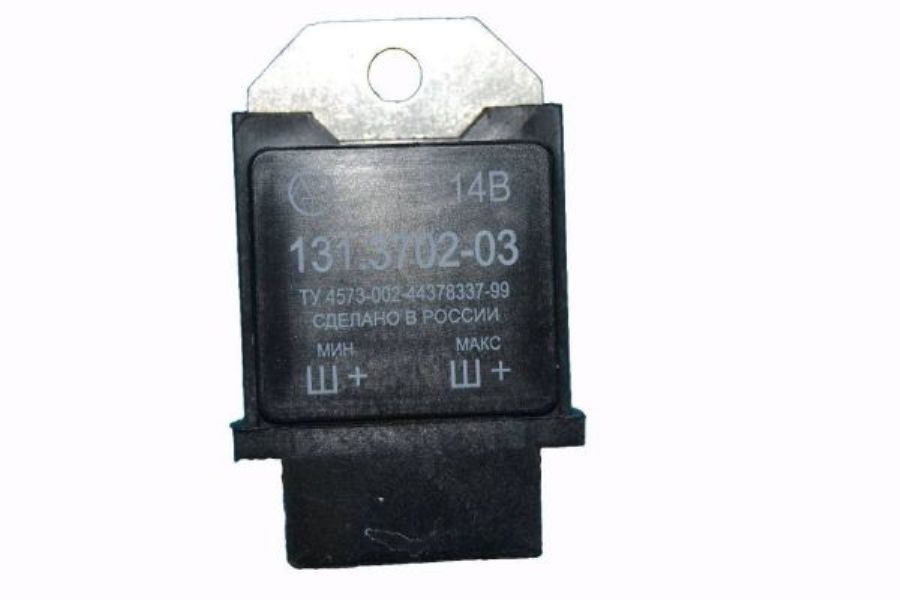

В современных регуляторах контакты заменены транзисторами и микросхемой. Принцип тот же, но работает он тише, точнее и без износа. Часто регулятор встроен в щёточный узел генератора, и отдельных проводов к нему нет.

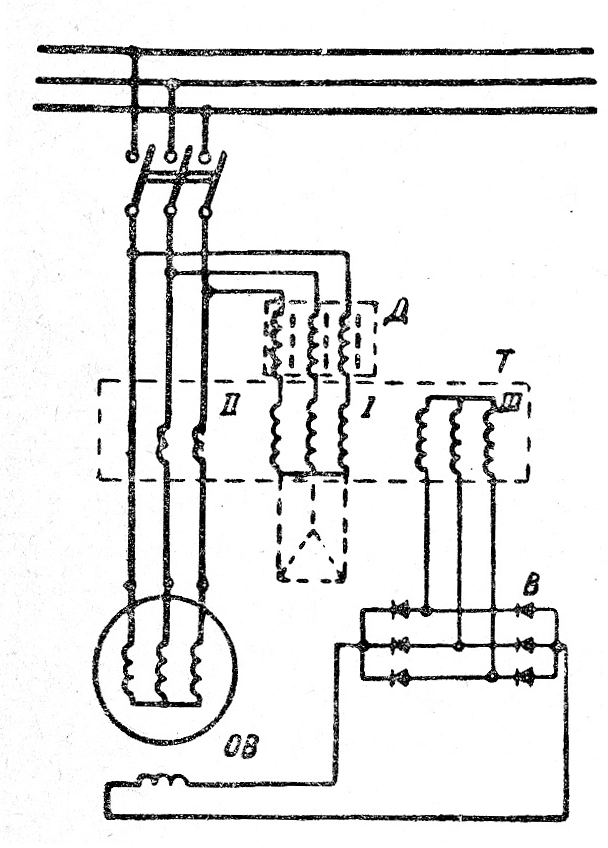

Схема реле регулятора и подключение

Схема зависит от модели генератора и автомобиля, поэтому точные номера выводов нужно брать из документации на вашу машину. Общий принцип одинаков.

  • Регулятор получает питание после включения зажигания.

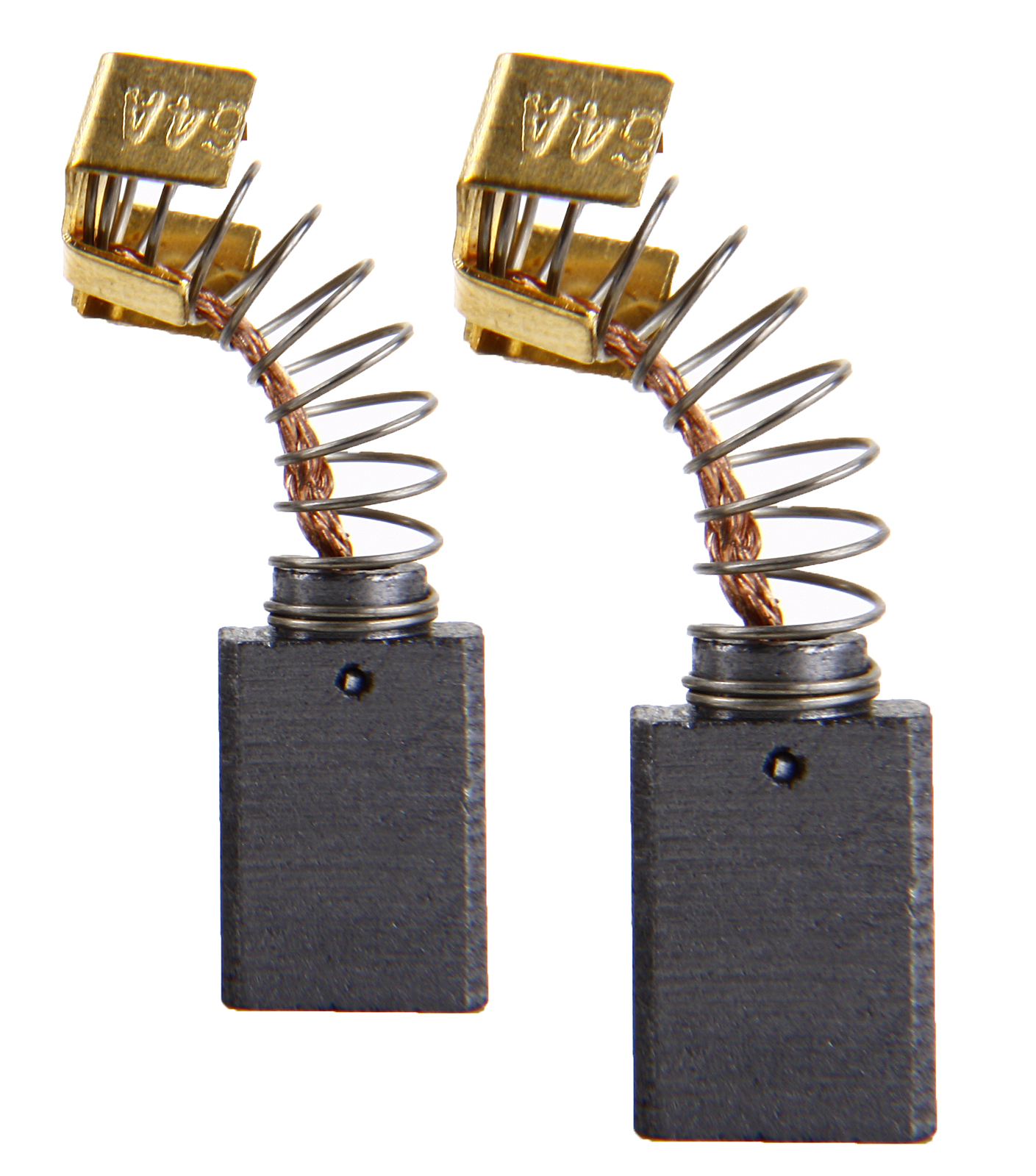

  • Он подключён к щёткам, через которые идёт ток в обмотку возбуждения.
  • Контрольная лампа заряда выведена на отдельный контакт регулятора или генератора.
  • Корпус регулятора должен иметь надёжную массу.

Подключение генератора с реле регулятором напряжения начинают при отключённой клемме аккумулятора. Перед затяжкой проверяют, что плюс и минус не перепутаны: обратная полярность пробивает выпрямительные диоды. Нельзя также снимать клемму аккумулятора на работающем двигателе, скачок напряжения выводит из строя электронику.

Как проверить реле регулятор генератора

Для начала нужен мультиметр и заряженный аккумулятор. Измерения занимают пять минут.

  1. Замерьте напряжение на клеммах аккумулятора при заглушенном двигателе: обычно 12-12,8 В.
  2. Запустите двигатель, поднимите обороты до средних и снова замерьте напряжение.
  3. Включите фары и обогрев, проверьте, что напряжение не падает ниже нормы.

Если напряжение держится в диапазоне 13,5-14,7 В, регулятор в порядке. Выше нормы - регулятор не ограничивает напряжение, аккумулятор будет перезаряжаться. Ниже нормы - возможен износ щёток, ремня, плохой контакт или неисправный регулятор. Сначала проверьте контакты, массу и натяжение ремня, а уже потом меняйте деталь.

Что делать и чего избегать

Если напряжение скачет, но контакты чистые, меняйте регулятор в сборе со щёточным узлом: цена такой детали невысока. Новая деталь должна подходить именно к вашему генератору, по типу и разъёму.

Не проверяйте заряд "на искру" и не отключайте аккумулятор при работающем моторе. Лампа заряда не показывает реальное напряжение, поэтому ориентируйтесь на показания мультиметра. Для стационарных генераторов и электростанций принцип тот же, но схему и допустимые значения берите из паспорта изделия.

Частые вопросы

Для чего нужен реле регулятор напряжения?

Он поддерживает стабильное напряжение бортовой сети при любых оборотах двигателя и не даёт аккумулятору перезаряжаться.

Какое напряжение должно быть при работающем двигателе?

Обычно около 13,5-14,7 В на клеммах аккумулятора. Выход за этот диапазон говорит о неисправности.

Можно ли отключать аккумулятор при работающем двигателе?

Нет. Скачок напряжения выводит из строя диоды генератора и регулятор.

Как понять, что регулятор неисправен?

Напряжение при работе двигателя заметно выше или ниже нормы, аккумулятор кипит или не заряжается, лампа заряда горит.
