Как работает генератор: принцип действия и устройство

Принцип работы генератора основан на электромагнитной индукции: когда проводник движется в магнитном поле, в нём возникает электрический ток. Это справедливо для любого генератора, от автомобильного до бензинового и промышленного. Ниже разобраны устройство, виды и отличия основных типов.

Как работает генератор: принцип действия и устройство
Содержание
  1. Принцип электромагнитной индукции
  2. Из чего состоит генератор
  3. Основные виды генераторов
  4. Бензиновый генератор
  5. Инверторный генератор
  6. Автомобильный генератор
  7. Как использовать эти знания

Принцип электромагнитной индукции

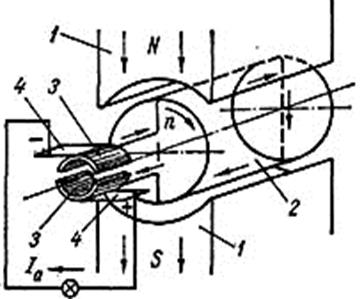

Если рамка из проводника вращается в магнитном поле, магнитный поток через неё меняется, и в ней наводится ЭДС. При замыкании цепи по ней идёт ток. Чем быстрее вращение и сильнее поле, тем выше напряжение. Так вращательная механическая энергия превращается в электрическую.

Источником вращения может быть двигатель внутреннего сгорания, ремень, турбина или вручную. Именно от привода зависит тип и назначение генератора.

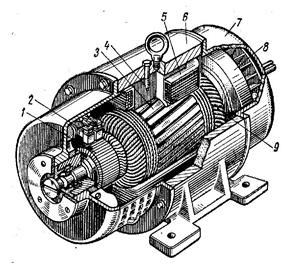

Из чего состоит генератор

  • Ротор - вращающаяся часть, создающая магнитное поле (постоянным магнитом или обмоткой возбуждения).
  • Статор - неподвижная часть с обмотками, в которых наводится ток.
  • Щётки и контактные кольца в тех моделях, где ток подаётся на вращающуюся обмотку.
  • Регулятор напряжения, удерживающий выходное напряжение.
  • Корпус, подшипники и система охлаждения.

Основные виды генераторов

ВидВыходГде применяют
Генератор переменного токаПеременный токЭлектростанции, автономное питание дома
СинхронныйПеременный ток со стабильной частотойЭлектростанции, бензиновые и дизельные генераторы
АсинхронныйПеременный токБытовые станции, ветроустановки
Генератор постоянного токаПостоянный ток через коллекторСпециальное оборудование, старая техника
Автомобильный генераторВыпрямленный постоянный токЗаряд аккумулятора и питание бортовой сети

Бензиновый генератор

В бензиновой электростанции двигатель внутреннего сгорания вращает ротор генератора. Частота вращения связана с частотой тока: чтобы получить 50 Гц, двигатель должен держать стабильные обороты, и эту работу выполняет регулятор. При росте нагрузки двигатель получает больше топлива, обороты поддерживаются, а напряжение удерживается.

Как генератор вырабатывает ток
Как генератор вырабатывает ток

Подобрать мощность станции под нагрузку поможет подбор мощности генератора.

Инверторный генератор

Инверторный генератор сначала вырабатывает переменный ток переменной частоты, выпрямляет его, а затем электронный инвертор формирует стабильный синусоидальный ток 230 В. Обороты двигателя меняются в зависимости от нагрузки, поэтому расход топлива ниже, а работа тише. Такое напряжение безопаснее для электроники.

Обычный (неинверторный) генератор проще и дешевле, но выдаёт напряжение с менее стабильными параметрами и работает на постоянных оборотах.

Автомобильный генератор

В автомобильном генераторе ротор вращается ремнём от двигателя. Переменный ток выпрямляется диодным мостом, а регулятор напряжения держит около 14 вольт для зарядки аккумулятора и питания бортовой сети. При неисправности регулятора или диодного моста падает или повышается напряжение, и аккумулятор перестаёт заряжаться.

Как использовать эти знания

Понимание принципа помогает выбирать технику и находить причину неполадок. Если напряжение падает при нагрузке, проверяют обороты двигателя и перегрузку. Для автономной работы дома нужны правильный подбор мощности, заземление и подключение через ввод с переключателем, который исключает попадание тока в сеть.

Подключение генератора к домовой проводке выполняйте только специалист: неверное подключение опасно для жизни, в том числе для электриков, работающих на линии.

Частые вопросы

На каком принципе работает генератор?

На электромагнитной индукции: при движении проводника в магнитном поле в нём возникает ЭДС и ток.

Чем инверторный генератор отличается от обычного?

Инверторный выдаёт стабильный синусоидальный ток через электронный преобразователь и экономичнее на малой нагрузке. Обычный проще, но менее стабилен по напряжению.

Как работает автомобильный генератор?

Ротор вращается от двигателя, переменный ток выпрямляется диодным мостом, а регулятор держит напряжение для зарядки аккумулятора.

Чем отличается синхронный генератор от асинхронного?

У синхронного частота вращения ротора совпадает с частотой поля, ток получают со стабильной частотой. Асинхронный работает с небольшим скольжением.

Можно ли подключать генератор к домовой сети самостоятельно?

Нельзя без специалиста. Подключение должно исключать подачу тока в общую сеть, поэтому его выполняет электрик.
