Схема высокочастотного генератора: простой широкополосный генератор сигналов

Схема высокочастотного генератора для начинающего радиолюбителя может состоять из одного транзистора, катушки и пары конденсаторов. Ниже разобрано, как устроен такой автогенератор, как рассчитать его частоту и что учесть при сборке и настройке.

Схема высокочастотного генератора: простой широкополосный генератор сигналов
Содержание
  1. Как устроен транзисторный ВЧ-генератор
  2. Популярные схемы автогенераторов
  3. Расчёт частоты
  4. Порядок сборки простого генератора
  5. Как получить широкий диапазон
  6. Практические советы и ограничения

Как устроен транзисторный ВЧ-генератор

Генератор состоит из усилительного каскада на транзисторе и колебательного контура. Контур задаёт частоту, а положительная обратная связь возвращает часть выходного сигнала на вход, поддерживая незатухающие колебания. Если усиления хватает для компенсации потерь, схема самовозбуждается без внешнего сигнала.

Для высоких частот выбирают быстрые транзисторы: подойдут отечественные КТ315, КТ3102 или аналогичные импортные, например 2N2222.

Популярные схемы автогенераторов

СхемаОсобенности
Колпитца (ёмкостная трёхточка)Обратная связь через ёмкостный делитель, простая настройка
Хартли (индуктивная трёхточка)Отвод от катушки вместо конденсаторов
КлаппаУлучшенная стабильность частоты
RC-генератор, мост ВинаДля звуковых частот

Расчёт частоты

В генераторе Колпитца частота определяется по формуле: единица, делённая на два пи на корень из произведения индуктивности на эквивалентную ёмкость. Эквивалентная ёмкость равна произведению двух конденсаторов контура, делённому на их сумму.

Для ориентира: катушка в несколько микрогенри и конденсаторы в десятки-сотни пикофарад дают частоты в единицы и десятки мегагерц. Точный результат зависит от монтажа и паразитных ёмкостей, поэтому генератор настраивают опытным путём.

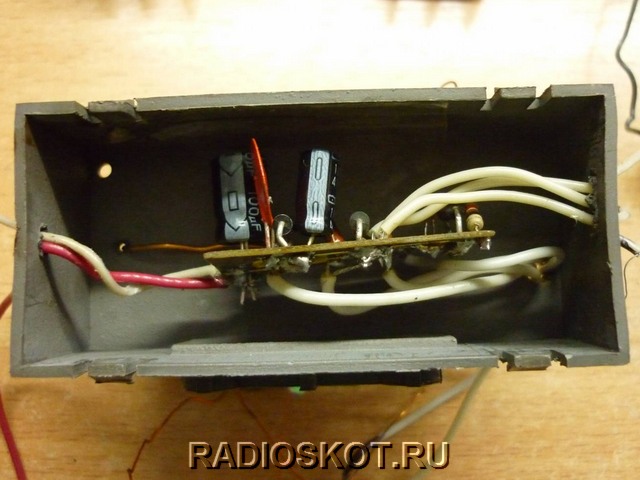

Порядок сборки простого генератора

  1. Соберите схему на макетной плате или впаяйте элементы коротким монтажом.
  2. Подайте питание 9-12 В от аккумулятора или блока питания.
  3. Подключите осциллограф или частотомер к выходу через небольшой конденсатор.

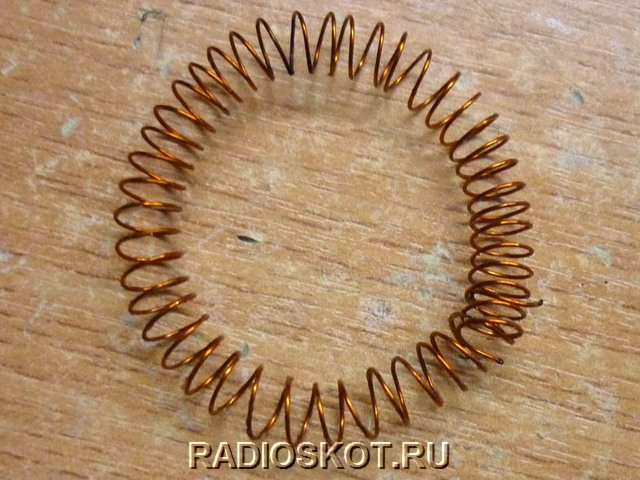

  4. Подстройте частоту переменным конденсатором или подбором катушки.
  5. Добавьте буферный каскад, например эмиттерный повторитель, чтобы нагрузка не сдвигала частоту.

Как получить широкий диапазон

Для широкополосного генератора ставят переменный конденсатор и переключатель катушек, чтобы перекрывать несколько диапазонов по очереди. На выходе удобен делитель напряжения для регулировки уровня. Для чистоты сигнала подключают фильтр по питанию и экранируют корпус.

Практические советы и ограничения

Держите выводы элементов как можно короче: на высоких частотах длинные провода превращаются в катушки и антенны. Сигнал при работе на антенну излучается в эфир, а излучение передатчиков регулируется законом, поэтому для проверок используйте минимальный уровень и экранированный выход. Генератор для измерений лучше проверять частотомером, а не полагаться на шкалу, нарисованную по расчёту.

Частые вопросы

Какой транзистор подойдёт для ВЧ-генератора?

Подходят быстрые маломощные транзисторы вроде КТ315, КТ3102 и 2N2222, если рабочая частота не слишком велика.

Как рассчитать частоту?

Для схемы Колпитца используйте формулу с индуктивностью катушки и эквивалентной ёмкостью двух конденсаторов контура, а затем уточните опытным путём.

Зачем нужен буферный каскад?

Он защищает генератор от влияния нагрузки, и частота не сдвигается при подключении кабеля или прибора.

Можно ли излучать сигнал в эфир?

Передача в эфир регулируется законодательством. Для проверок используйте экранированный выход и минимальный уровень.
