Высокочастотный генератор, схема которого содержит колебательный контур, усилительный элемент и цепь обратной связи, нужен радиолюбителю для настройки контуров, фильтров и приёмников. Собрать простой ВЧ генератор своими руками можно на одном транзисторе. Ниже разобраны принцип работы, основные схемы и порядок настройки.

Высокочастотный генератор для настройки колебательных контуров: схемы ВЧ генераторов
Содержание
  1. Как работает ВЧ генератор
  2. Основные схемы автогенераторов
  3. Простая схема на транзисторе
  4. Детали и конструкция
  5. Настройка и проверка частоты
  6. Выбор диапазона и расчёт контура
  7. Кварцевая стабилизация и модуляция
  8. Типичные неполадки при сборке
  9. Готовые приборы и практические советы

Как работает ВЧ генератор

Основа любого генератора - колебательный контур из катушки и конденсатора. Он сам по себе даёт затухающие колебания, потому что часть энергии теряется. Чтобы колебания не затухали, к контуру подключают усилительный элемент (транзистор или лампу) и подают часть выходного сигнала обратно на вход в нужной фазе.

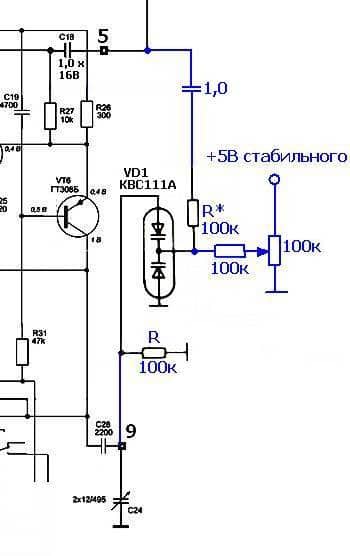

Частота определяется ёмкостью и индуктивностью контура: чем меньше любая из них, тем выше частота. Отсюда возможность плавной перестройки: меняют ёмкость переменным конденсатором или варикапом.

Основные схемы автогенераторов

Для простых задач чаще всего используют три классические схемы. Они отличаются способом организации обратной связи.

СхемаОбратная связьОсобенности
МейсснераЧерез катушку связиПростая, требует аккуратной намотки катушек
ХартлиОтвод от катушки контураУдобна для перестройки конденсатором
КолпитцаЁмкостный делительХорошая стабильность, широко используется на высоких частотах
КлаппаКолпитц с дополнительным конденсаторомЕщё выше стабильность частоты

Простая схема на транзисторе

Для начала подойдёт генератор по схеме ёмкостной трёхточки на одном высокочастотном транзисторе. Нужны контур из катушки и переменного конденсатора, два конденсатора делителя, резисторы смещения в цепи базы и эмиттера, развязывающий конденсатор по питанию и блокировочный на выходе.

Транзистор подбирайте с запасом по граничной частоте: она должна быть в несколько раз выше рабочей. Питание берут от батареи или стабилизированного источника небольшого напряжения, ведь шумы питания переходят в сигнал.

Детали и конструкция

  • Катушку наматывают на каркасе из пластика или керамики, витки укладывают плотно, провод выбирают с запасом по диаметру.
  • Конденсаторы контура применяют с малым температурным дрейфом: слюдяные, стеклянные, керамические группы с малым ТКЕ.
  • Монтаж делают короткими проводами и на общую шину массы: на высоких частотах длинные проводники работают как катушки.
  • Генератор помещают в металлический экран, иначе он наводит сигнал на соседние цепи.

Настройка и проверка частоты

Частоту проверяют частотомером или осциллографом. Если частотомера нет, сигнал принимают на радиоприёмник с известной шкалой и ориентируются по принятому диапазону. Проверьте, что генератор запускается стабильно при изменении напряжения питания и не срывается при перестройке.

Для настройки контура другого устройства выход генератора связывают с ним слабой связью, например небольшим витком или малой ёмкостью. Сильная связь утянет частоту и исказит результат. По максимуму отклика находят резонанс.

Выбор диапазона и расчёт контура

Частоту контура приближённо находят по формуле Томсона: f = 1 / (2π√(LC)), где L - индуктивность катушки, C - ёмкость контура. Для ориентира можно взять катушку нужной индуктивности и подобрать конденсатор, а затем подстроить на практике, потому что монтажные ёмкости и ёмкость транзистора смещают частоту.

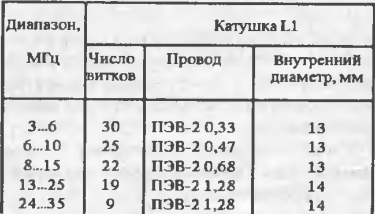

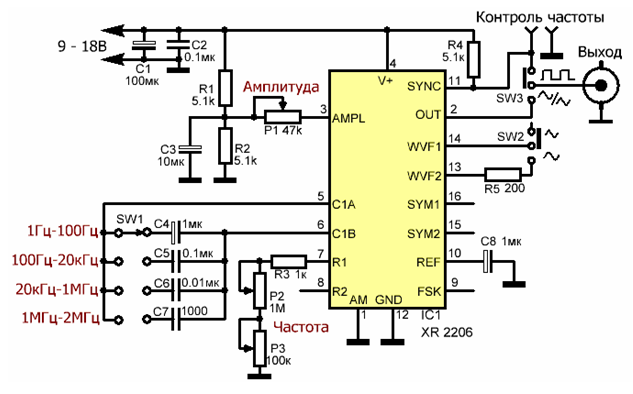

Если нужен диапазон, например для настройки контуров приёмника, делают несколько катушек и переключают их. Один диапазон не стоит делать слишком широким: перекрытие по частоте в пределах двух-трёх раз сохраняет стабильную амплитуду по всему диапазону.

Кварцевая стабилизация и модуляция

Когда нужна высокая точность, вместо контура ставят кварцевый резонатор. Частота такого генератора определяется кварцем и меняется очень слабо. Для настройки контуров с амплитудной модуляцией на выход добавляют низкочастотный сигнал, который меняет режим транзистора. Тогда отклик контура удобно слушать на слух в приёмнике.

Типичные неполадки при сборке

Если генератор не запускается, проверьте режим транзистора по постоянному току: напряжение на коллекторе должно быть заметно ниже питания, а на базе близко к рабочему смещению. Убедитесь, что катушка намотана без короткозамкнутых витков и что отвод сделан в нужном месте.

Если частота плывёт, ищите источник нестабильности: нагрев деталей, дрожание проводов, питание от неустойчивого источника. Помогают жёсткий монтаж, термостабильные конденсаторы и отдельный стабилизатор напряжения на самом генераторе.

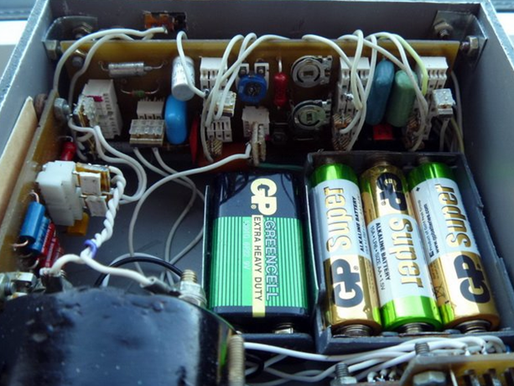

Готовые приборы и практические советы

Готовые измерительные генераторы сигналов (например, класса Г4) имеют калиброванную шкалу, аттенюатор и модуляцию. Для разовой настройки самодельный прибор подойдёт, а для точных работ лучше использовать калиброванный.

Частые ошибки: слишком сильная обратная связь, из-за чего форма сигнала искажается; плохой экран и длинные провода; нестабильное питание. Работайте с низким напряжением от батареи, а при питании от сети соблюдайте правила электробезопасности: не подключайте самодельные схемы к 230 В без гальванической развязки и защитного корпуса.

Частые вопросы

Какой транзистор подходит для ВЧ генератора?

Высокочастотный, у которого граничная частота заметно выше рабочей. Точный тип подбирают под нужный диапазон по справочнику.

Как изменить частоту генератора?

Меняют ёмкость или индуктивность контура: поворотом переменного конденсатора, подстройкой сердечника катушки или варикапом.

Чем измерить частоту самодельного генератора?

Частотомером или осциллографом. Приблизительно можно оценить по приёму сигнала на радиоприёмник с известной шкалой.

Почему генератор не запускается?

Чаще всего слабая или неверная по фазе обратная связь, неправильный режим транзистора по постоянному току или ошибка в монтаже.

Нужен ли экран для генератора?

Желателен: он уменьшает наводки на соседние цепи и повышает стабильность частоты.
