Схемы мощных генераторов на одном транзисторе: генератор высокого напряжения

Генератор высокого напряжения на транзисторе в простейшем виде - это блокинг-генератор: один транзистор, трансформатор с обратной связью и небольшой набор деталей. Схема дает импульсы повышенного напряжения, но требует аккуратности: высокое напряжение опасно, а конденсаторы долго хранят заряд.

Схемы мощных генераторов на одном транзисторе: генератор высокого напряжения
Содержание
  1. Как работает блокинг-генератор
  2. Из чего собирается схема
  3. Выбор транзистора и трансформатора
  4. Другие простые генераторы
  5. Меры безопасности
  6. Частые проблемы

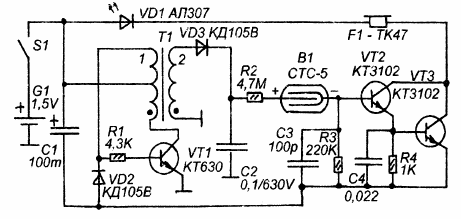

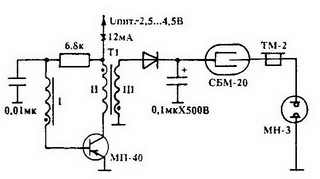

Как работает блокинг-генератор

В блокинг-генераторе транзистор включен последовательно с первичной обмоткой трансформатора. Вторая обмотка подает часть сигнала на базу и создает положительную обратную связь. Когда ток в коллекторе нарастает, он индуцирует напряжение в обмотке обратной связи, и транзистор открывается сильнее, пока сердечник не насытится.

После насыщения связь пропадает, транзистор закрывается, а энергия, накопленная в трансформаторе, отдается во вторичную обмотку коротким импульсом. Процесс повторяется, и на выходе появляется последовательность импульсов с высокой амплитудой.

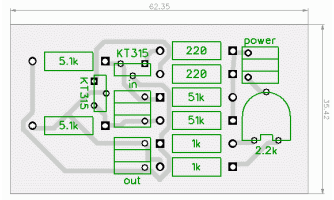

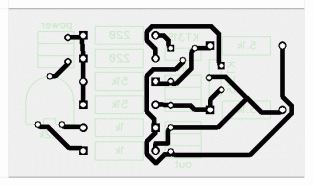

Из чего собирается схема

  • Транзистор структуры npn или pnp, рассчитанный на нужный ток и напряжение.
  • Трансформатор с первичной, базовой и вторичной обмотками на ферритовом сердечнике.
  • Резистор в цепи базы, задающий ток запуска.
  • Источник питания низкого напряжения.
  • Выпрямительный диод и конденсатор на выходе, если нужно постоянное напряжение.

Количество витков определяет выходное напряжение и частоту. Для опытов подходят самодельные или готовые трансформаторы от старой электроники, но параметры придется подбирать экспериментально.

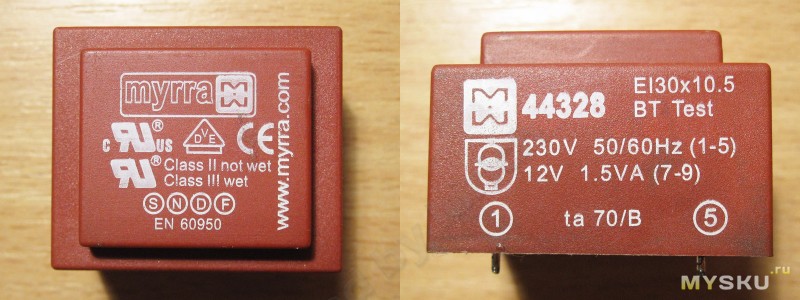

Выбор транзистора и трансформатора

Транзистор должен выдерживать напряжение коллектор-эмиттер с запасом, потому что на нем возникают выбросы. Для мощных вариантов используют более серьезные транзисторы с радиатором. Для слабых экспериментов подойдут маломощные кремниевые.

Сердечник должен быть ферритовым: на стальном потери велики. Провод обмоток подбирают по току, а вторичную обмотку делают тонким проводом с большим числом витков и надежной изоляцией между слоями.

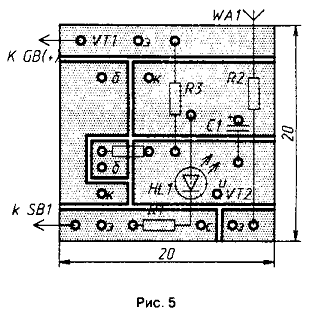

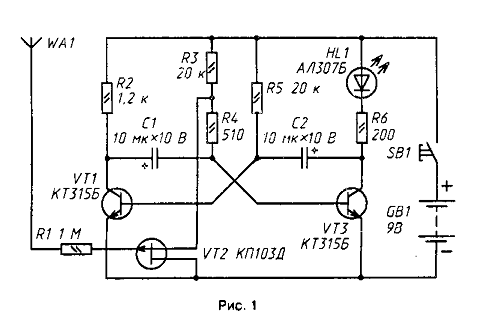

Другие простые генераторы

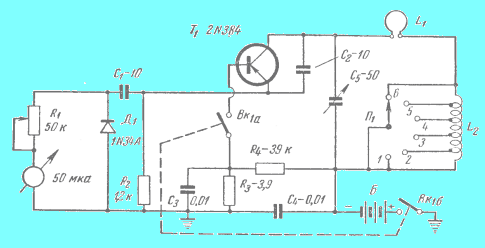

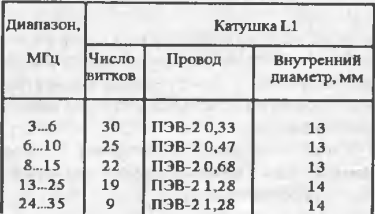

Кроме блокинг-генератора, на одном транзисторе можно построить LC-генератор, в котором частоту задает колебательный контур из катушки и конденсатора. RC-генераторы используют цепочки из резисторов и конденсаторов и подходят для синусоидальных сигналов низкой частоты.

ТипНазначение
Блокинг-генераторИмпульсы повышенного напряжения
LC-генераторВысокочастотные синусоидальные колебания
RC-генераторНизкочастотные сигналы, звук

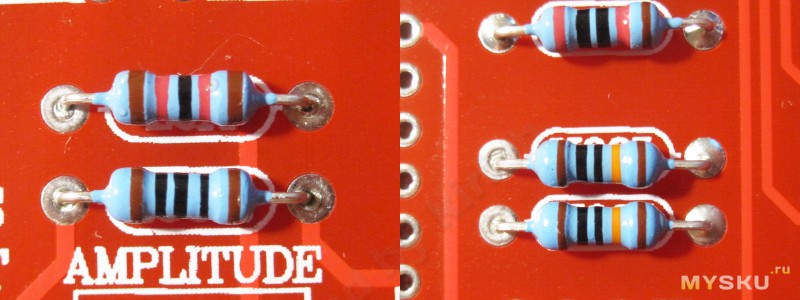

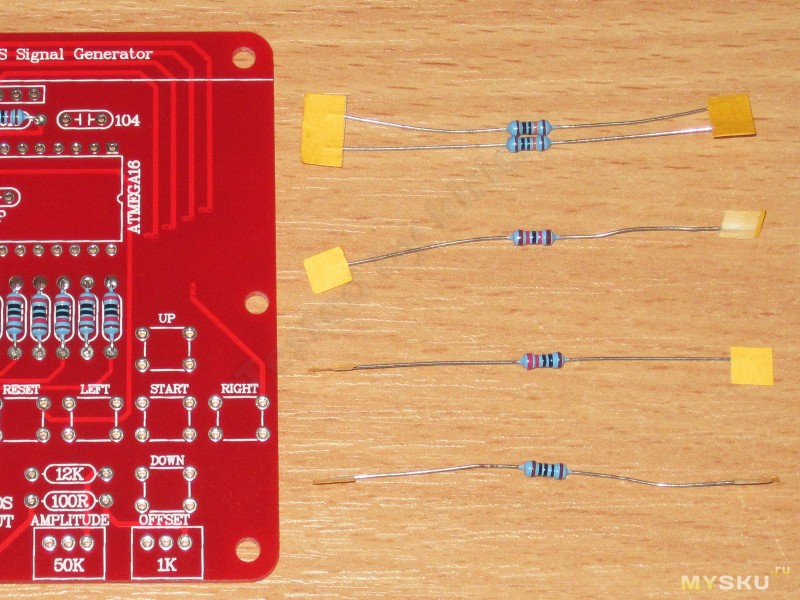

Номиналы резисторов маркируют цветными кольцами, расшифровать их удобно в таблице маркировки резисторов.

Меры безопасности

Высокое напряжение может вызвать ожог и поражение током. Работайте только с изолированными инструментами, не касайтесь схемы под напряжением, держите одну руку в стороне и не экспериментируйте в одиночку.

  • Разряжайте конденсаторы специальным резистором перед работой.
  • Собирайте схему на изолирующей поверхности.
  • Закрывайте высоковольтные участки корпусом.
  • Не оставляйте включенную схему без присмотра.

Не подключайте самодельный генератор к бытовой сети напрямую: для опытов используйте батарейное питание.

Частые проблемы

Если схема не запускается, чаще всего перепутаны начало и конец обмотки обратной связи. Поменяйте выводы местами, и генерация начнется. Если транзистор сильно греется, уменьшите ток базы, увеличьте количество витков или поставьте радиатор.

Слабый выход обычно связан с недостаточным напряжением питания, плохим сердечником или малым количеством витков вторичной обмотки. Меняйте параметры по одному и записывайте результаты.

Частые вопросы

Что такое блокинг-генератор?

Это релаксационный генератор импульсов на одном транзисторе с трансформатором, который создает положительную обратную связь.

Почему схема не запускается?

Чаще всего неправильно подключена обмотка обратной связи. Поменяйте ее выводы местами и проверьте резистор в цепи базы.

Можно ли питать такую схему от розетки?

Для опытов используйте низковольтное батарейное питание. Прямое подключение к сети опасно и не нужно новичкам.

Чем опасен генератор высокого напряжения?

Он может вызвать ожог и поражение током, а конденсаторы сохраняют заряд после отключения питания. Соблюдайте правила безопасности.
