Схема подключения распределительной коробки

Схема подключения распределительной коробки показывает, куда в ней идут фаза, ноль и земля с каждой линии освещения и розеток. Если знать принцип, разобраться можно за вечер, и не нужно гадать по цветам проводов. Ниже - основная логика, типовые схемы и ошибки.

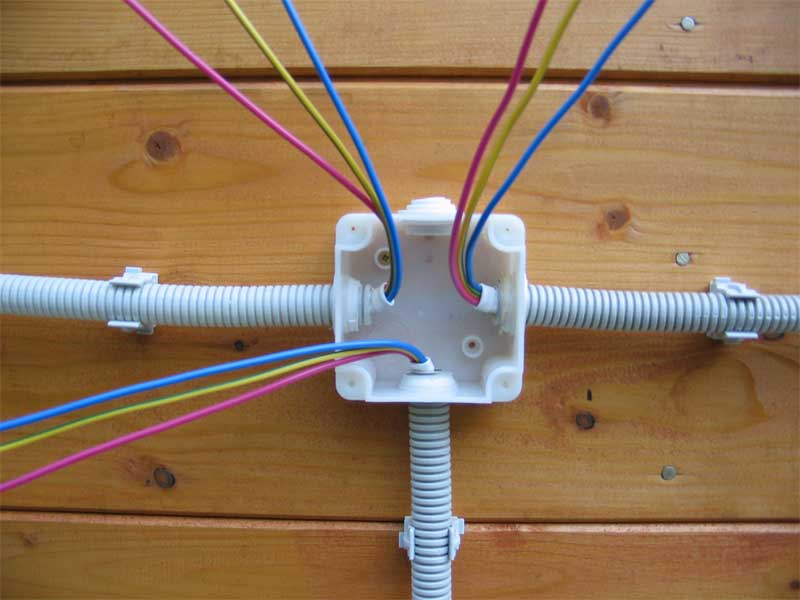

Схема подключения распределительной коробки
Содержание
  1. Для чего нужна распределительная коробка
  2. Цвета и назначение проводов
  3. Схема подключения одноклавишного выключателя
  4. Схема подключения двухклавишного выключателя
  5. Розетки и общая сборка
  6. Порядок монтажа

Для чего нужна распределительная коробка

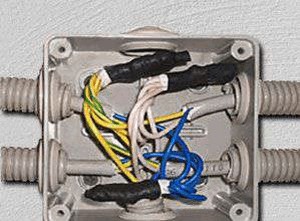

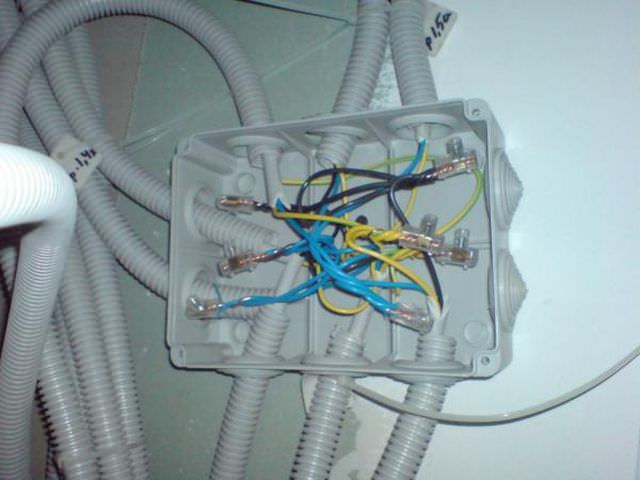

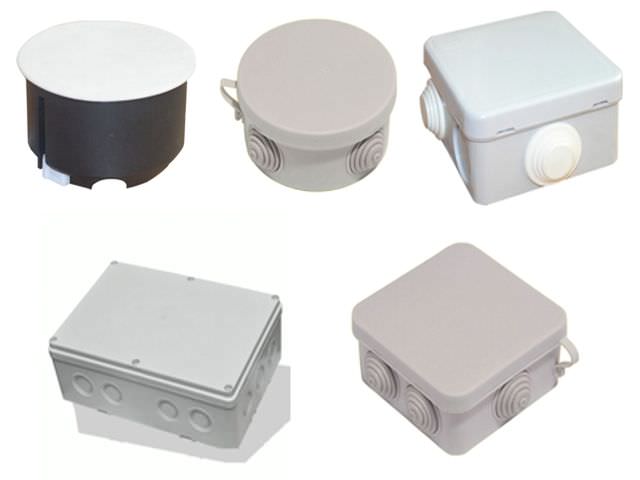

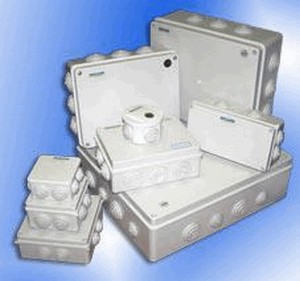

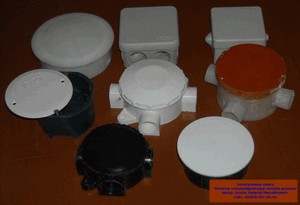

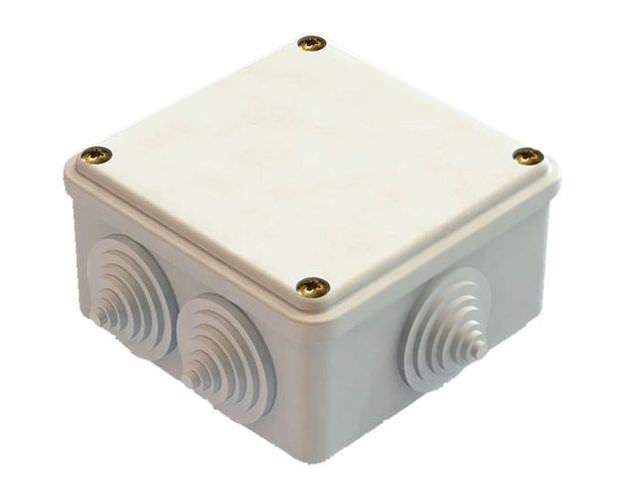

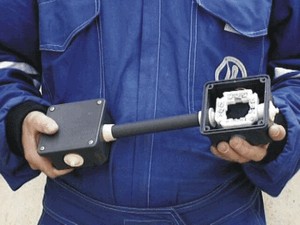

Распаячная коробка собирает в одном месте соединения проводов и разводит линии по комнатам. Ее ставят под потолком или на стене рядом с потолком, так до соединений можно добраться без вскрытия отделки. Автоматов внутри коробки нет: защита стоит в щите, а в коробке только соединения.

Перед любыми действиями отключите автомат на нужную линию и проверьте индикатором отсутствие напряжения на всех жилах. Работы в самом щите и на вводе лучше поручить электрику.

Цвета и назначение проводов

Для кабеля с тремя жилами действует единая маркировка, она облегчает схему. Фазу чаще делают коричневой, черной или белой, ноль - синим, защитную землю - желто-зеленой. Не полагайтесь на цвет вслепую и проверяйте жилы индикатором или мультиметром.

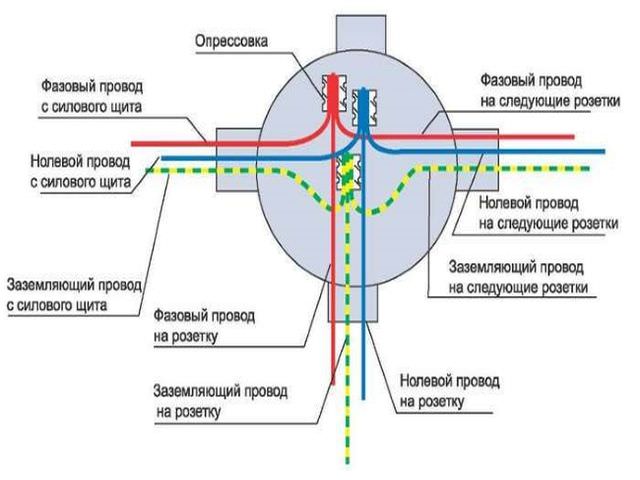

Подключение распределительной коробки
Подключение распределительной коробки
ЖилаЦветКуда идет
Фаза (L)Коричневый, черный, белыйНа выключатель, затем на лампу
Ноль (N)СинийНапрямую на лампу и розетки
Земля (PE)Желто-зеленыйНа корпус светильника и розетки

Схема подключения одноклавишного выключателя

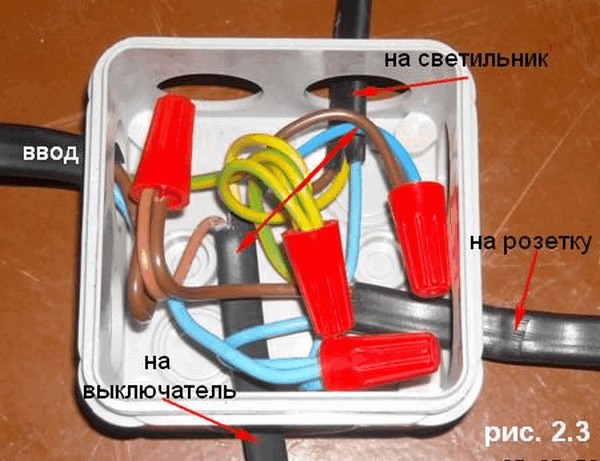

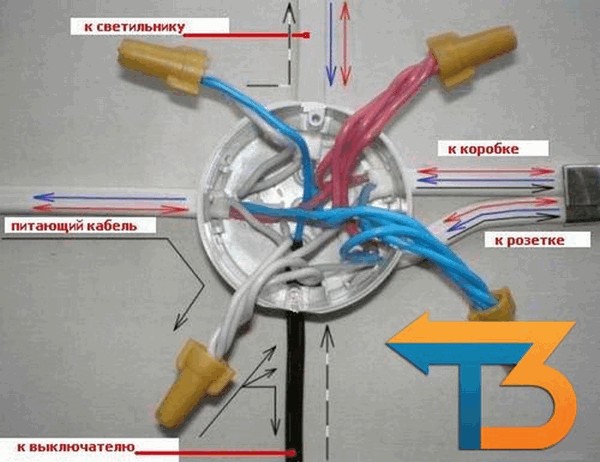

В коробку приходит питающий кабель из щита. Ноль и землю с ввода соединяют с нулем и землей кабеля, который уходит на светильник. Фазу с ввода направляют кабелем на выключатель, а возврат с выключателя соединяют с фазной жилой светильника.

Так выключатель разрывает только фазу, и на лампе при выключенном свете напряжение отсутствует. Такая схема считается правильной для безопасной замены лампы.

Схема подключения двухклавишного выключателя

Здесь на выключатель идет трехжильный кабель: одна жила - фаза с ввода, две другие - возвраты на каждую группу ламп. В коробке фазу ввода присоединяют к жиле питания выключателя, а возвраты - к фазным жилам двух линий светильников. Ноль и земля идут на обе линии общими соединениями.

Если у люстры несколько ламп, можно развести их на две клавиши, как предусмотрено конструкцией люстры. Следите, чтобы возвраты не перепутались, иначе клавиши будут включать не те группы.

Розетки и общая сборка

Розетки в комнате подключают к отдельной линии, кабель берут сечением 2,5 мм2 для медных жил, а для освещения хватает 1,5 мм2. Подобрать сечение по нагрузке помогает калькулятор сечения кабеля.

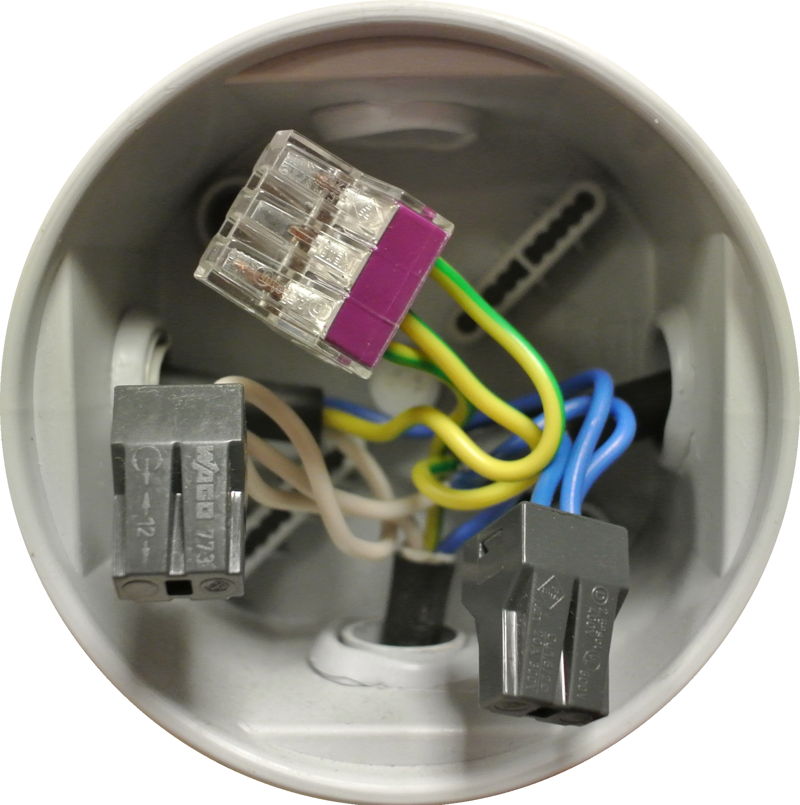

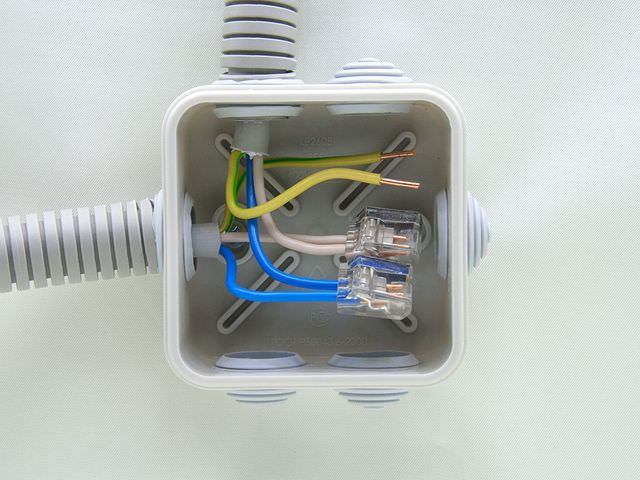

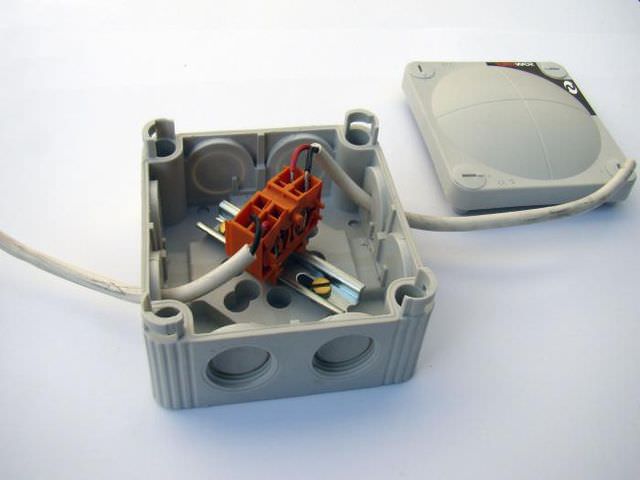

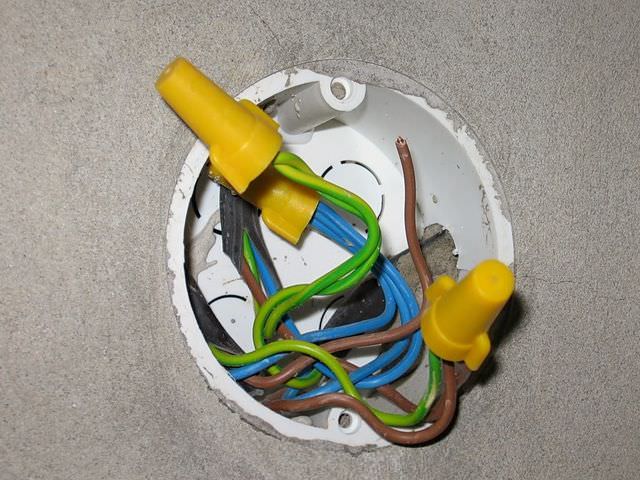

Соединять провода лучше пружинными клеммами для коробок с рычажками или сжимом, а не простой скруткой. Контакт получается надежнее, и вскрыть его при ремонте легче. Алюминий с медью напрямую не соединяют, нужны специальные клеммы.

Порядок монтажа

  1. Обесточьте линию и проверьте отсутствие напряжения.

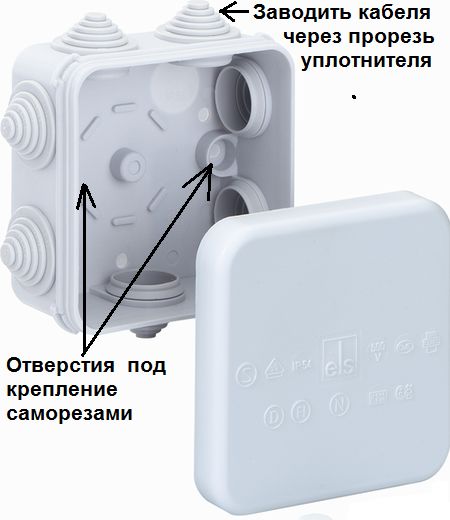

  2. Закрепите коробку и заведите кабели через сальники или заглушки.

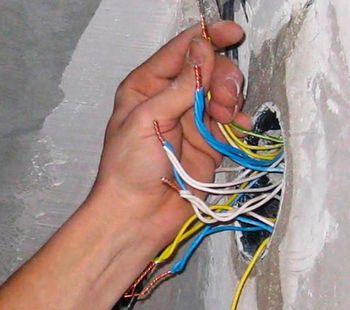

  3. Оставьте запас жил 10-15 см и зачистите изоляцию.
  4. Соедините фазы, нули и земли по схеме, подпишите кабели.

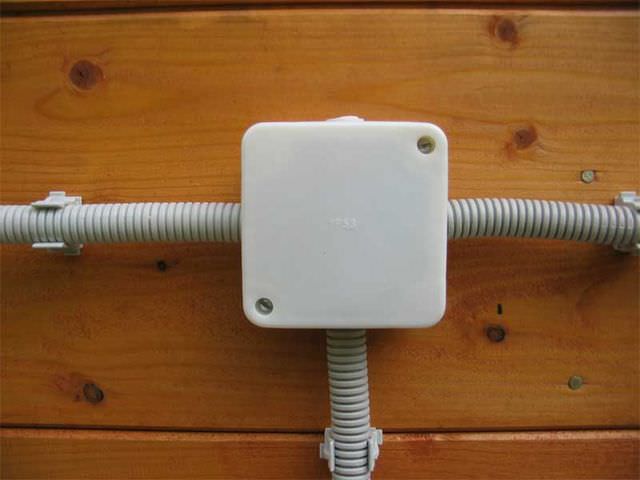

  5. Уложите соединения без натяжения, закройте крышку.
  6. Включите автомат и проверьте работу света и розеток.

Частые ошибки: фаза на лампе без разрыва, перепутанные возвраты, ноль через выключатель, слабая затяжка контактов и закрытая навсегда коробка без доступа. Все это ведет к нагреву и неисправностям.

Частые вопросы

Как подключить выключатель через распределительную коробку?

Фаза с ввода идет на выключатель, возврат с него соединяется с фазной жилой лампы. Ноль и землю с ввода сразу направляют на светильник.

Можно ли подключить выключатель без распределительной коробки?

Технически можно, но тогда соединения придется прятать в стене или потолке. Коробка делает проводку доступной и безопасной для ремонта.

Чем соединять провода в коробке?

Лучше пружинными клеммами или сжимами с подходящим сечением. Простая скрутка в современных схемах не рекомендуется.

Какого сечения кабель нужен для освещения и розеток?

Для освещения обычно хватает 1,5 мм2 по меди, для розеток берут 2,5 мм2. Точное значение зависит от нагрузки и длины линии.
