Предусилитель для усилителя схема - это небольшое устройство, которое подготавливает сигнал источника перед усилителем мощности: поднимает уровень, регулирует громкость и тембр. От качества этого узла зависит чистота звука всей системы. Ниже принципы построения предусилителя, таблица каскадов и рекомендации по питанию и заземлению для самостоятельной сборки.

Предусилитель для качественного усилителя: схема Наталии
Содержание
  1. Зачем нужен предусилитель
  2. Основные блоки предусилителя
  3. Транзисторные и ламповые каскады
  4. Питание и фон
  5. Заземление и монтаж
  6. Подключение к усилителю и настройка
  7. Регулятор громкости и тембр
  8. Частые ошибки

Зачем нужен предусилитель

Источник звука вроде проигрывателя, ЦАП или радиотюнера выдаёт небольшой сигнал, а усилителю мощности нужен определённый уровень входного напряжения. Предусилитель согласует их, обеспечивает регулировку громкости, выбор входов и иногда тембр. Для виниловых проигрывателей нужен ещё и корректор, который восстанавливает частотную характеристику.

Хороший предусилитель имеет низкий уровень шума и искажений, высокое входное и низкое выходное сопротивление. Он не должен окрашивать звук, если нужна нейтральная подача, или может делать это сознательно, если любитель собирает ламповый вариант с характерным звучанием.

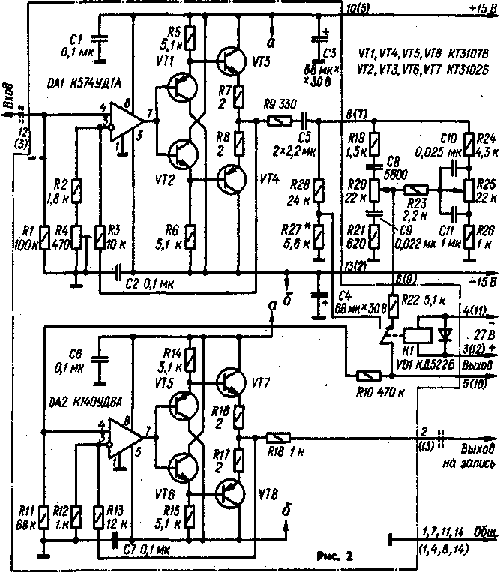

Схема, известная любителям под названием Наталия, ходит в разных вариантах. Точные номиналы и типы деталей смотрите по оригинальному описанию автора, а ниже описаны общие принципы, на которых строятся предусилители подобного класса.

Основные блоки предусилителя

Входной блок содержит переключатель входов и регулятор уровня. Далее идёт усилительный каскад, затем выходной буфер. Питание подаётся от отдельного стабилизированного блока, а входные цепи экранируются.

БлокНазначениеНа что обратить внимание
Входной переключательВыбор источникаКачественные контакты, экран
Регулятор громкостиУстановка уровняХороший потенциометр или переключаемый аттенюатор
Усилительный каскадПодъём уровня сигналаМалошумящие элементы, режим по току
Выходной буферНизкое выходное сопротивлениеСогласование с усилителем мощности
Блок питанияЧистое стабильное питаниеФильтры и стабилизаторы

Транзисторные и ламповые каскады

Транзисторные предусилители дают низкие искажения и малый шум при небольшом числе деталей. Часто используют каскады с общим эмиттером или операционные усилители с хорошими параметрами. Ламповые предусилители создают мягкое звучание и подходят любителям, но требуют высокого напряжения и аккуратного монтажа.

Выбор определяется вкусом и опытом. Для первого проекта проще транзисторная или операционная схема на низком напряжении: она безопаснее, а настройка не требует опыта работы с высоким напряжением. Ламповые схемы осваивайте после того, как изучите правила безопасности.

Питание и фон

Большая часть проблем звука в предусилителе связана с питанием. Используйте отдельный трансформатор или внешний блок, стабилизаторы с малым шумом и фильтрующие конденсаторы. Пульсации питания проходят в сигнал и слышны как фон.

Разместите блок питания подальше от входных цепей и экранируйте трансформатор. Сигнальные провода делайте экранированными и короткими, а силовые и сигнальные цепи разводите перпендикулярно друг другу, чтобы наводки не попадали в тракт.

Заземление и монтаж

Правильное заземление - основа низкого фона. Применяйте схему звезды: все земли сходятся в одной точке. Не пускайте токи питания по общей земле сигнальных цепей. Разъёмы входов и выходов берите качественные, с хорошим контактом.

Печатная плата должна быть разведена так, чтобы сигнальные дорожки были короткими, а земляной полигон не создавал петель. Корпус лучше сделать металлическим, соединив его с точкой заземления, чтобы он экранировал внутренние цепи.

Подключение к усилителю и настройка

Соедините выход предусилителя со входом усилителя мощности коротким экранированным кабелем. Перед первым включением убедитесь, что громкость стоит на минимуме. Подайте питание, измерьте напряжения в контрольных точках и сравните их с расчётными.

Затем подключите источник и послушайте звук на малой громкости, прислушиваясь к фону и шуму. Если слышен гул, проверьте заземление и положение блока питания. Если шипит, проверьте входные каскады и номиналы деталей. После настройки закройте корпус и проверьте результат ещё раз.

Регулятор громкости и тембр

Регулятор громкости - самый ответственный элемент на входе. Качественный потенциометр с хорошей парностью каналов сохраняет баланс на малой громкости. Переключаемый резисторный аттенюатор дороже, но даёт точность и долговечность. Дешёвые потенциометры со временем шуршат и создают дисбаланс каналов.

Тембрблок нужен не всем. Многие любители обходятся без него, чтобы сигнал проходил по короткому пути. Если регулировка тембра нужна, делайте её отключаемой кнопкой обхода, чтобы при необходимости получить прямой тракт.

Частые ошибки

Самая частая ошибка - экономия на питании. Второй просчёт - длинные неэкранированные провода, из-за которых прослушивается фон. Третий - неудачная разводка земли. Перед сборкой нарисуйте схему и разводку, продумайте корпус и компоновку, чтобы не перерабатывать устройство после запуска.

Работать с питанием от сети 230 В нужно с большой осторожностью: отключайте устройство от розетки перед любыми действиями внутри и не касайтесь токоведущих частей.

Частые вопросы

Для чего нужен предусилитель?

Он поднимает слабый сигнал источника до нужного уровня, регулирует громкость и выбор входа. Это повышает чистоту звука всей системы.

Можно ли собрать предусилитель самому?

Можно, выбрав проверенную схему и соблюдая правила монтажа и безопасности. Для первого проекта лучше взять простую низковольтную схему.

Почему в усилителе слышен фон?

Чаще всего причина в питании или заземлении. Проверьте блок питания, схему земли и экранирование сигнальных проводов.

Какое питание нужно предусилителю?

Чистое стабилизированное питание с малым уровнем пульсаций, лучше от отдельного блока. Это снижает фон и шум.

Где найти точную схему Наталии?

Ищите её по оригинальному описанию автора с номиналами деталей. Здесь изложены общие принципы построения предусилителей подобного класса.
