Усилитель на 6П3С - один из самых популярных ламповых проектов для самостоятельной сборки: лампа доступна, хорошо изучена и даёт приятный звук. Выходной каскад на 6П3С строят по однотактной или двухтактной схеме, и от выбора зависит мощность, сложность и качество. Ниже разобраны оба варианта, режим лампы и порядок настройки.

Выходной каскад на лампе 6П3С: схемы ламповых усилителей
Содержание
  1. Что за лампа 6П3С
  2. Однотактный усилитель
  3. Двухтактный усилитель
  4. Выходной трансформатор и питание
  5. Настройка и частые ошибки

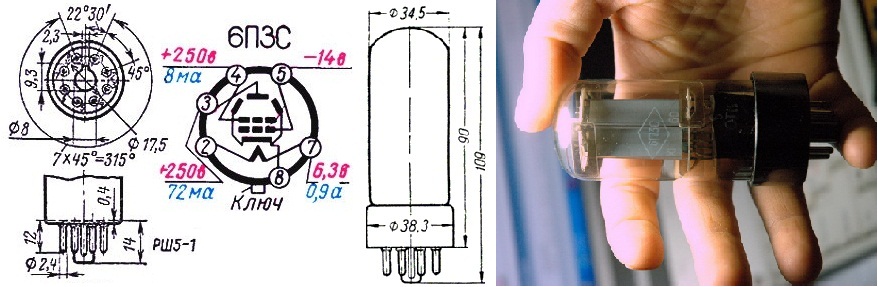

Что за лампа 6П3С

6П3С - мощный лучевой тетрод с октальным цоколем, созданный для выходных каскадов низкой частоты. В радиолюбительской практике его используют как выходную лампу в однотактных усилителях и в двухтактных парах. Точные паспортные параметры (напряжения на анодах и экранной сетке, допустимую рассеиваемую мощность, ток) берите из справочника: они определяют все расчёты.

Лампу можно включать триодом, соединив экранную сетку с анодом через резистор. Звук получается мягче, но мощность падает. Многие сборщики выбирают именно такой режим ради тембра.

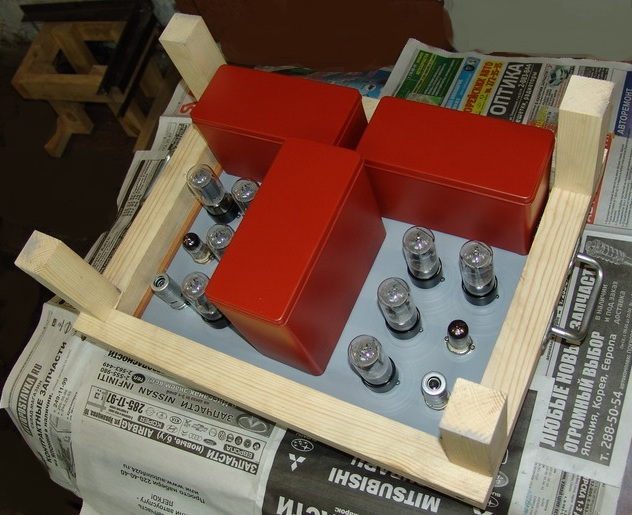

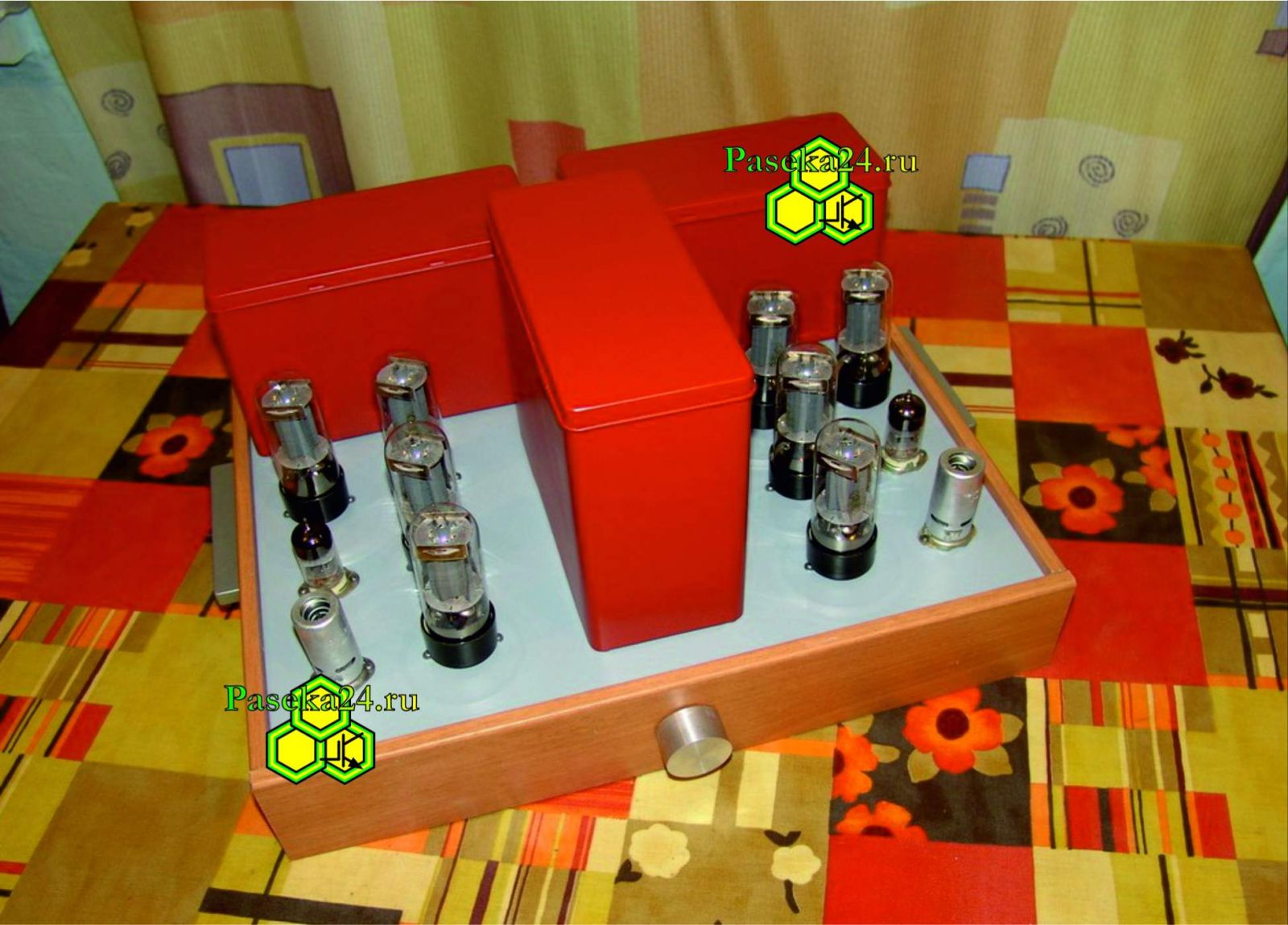

Однотактный усилитель

В однотактной схеме одна лампа работает в классе А: ток через неё течёт всё время. Вход подаётся на управляющую сетку, в анодной цепи стоит выходной трансформатор, а смещение создаёт резистор в цепи катода, зашунтированный конденсатором большой ёмкости.

Плюсы такой схемы: простота, мало деталей, характерный лампово-мягкий звук. Минусы: небольшая мощность на выходе, большие искажения при предельной нагрузке и сильное требование к трансформатору, в сердечнике которого течёт постоянная составляющая тока. Для постоянной составляющей в сердечнике делают зазор.

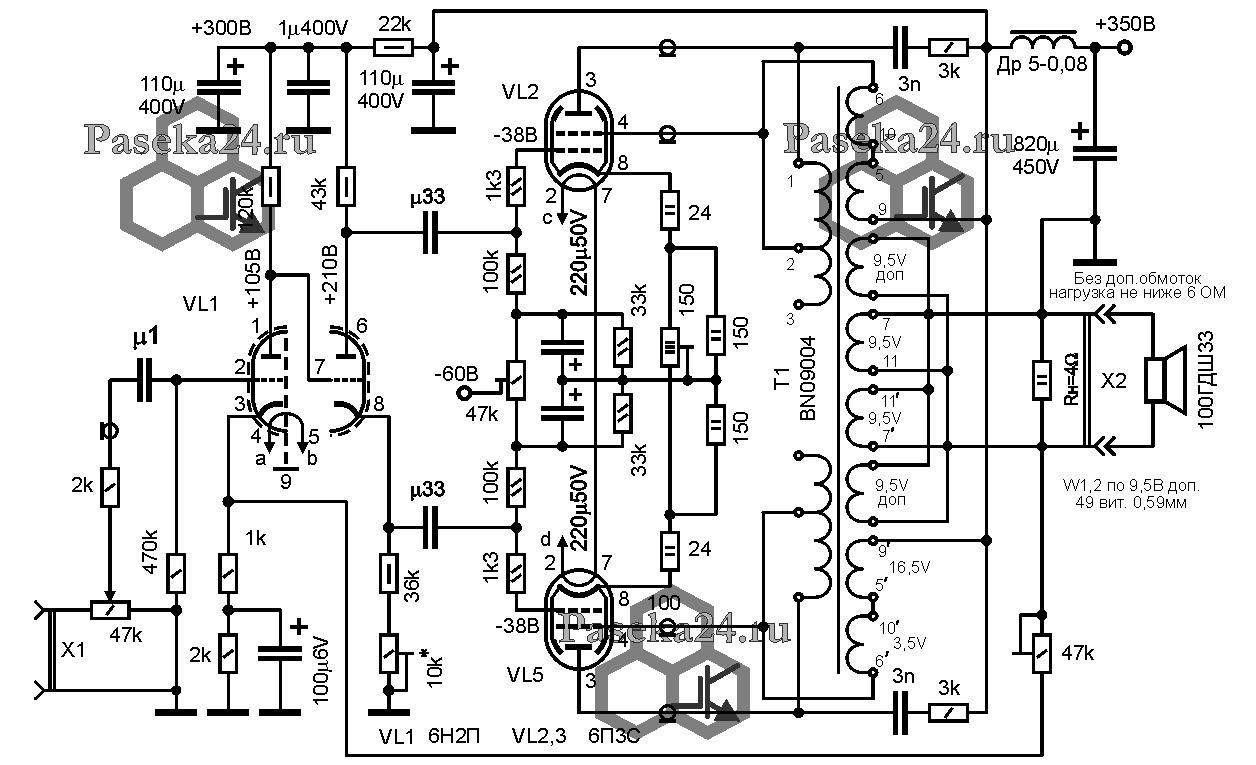

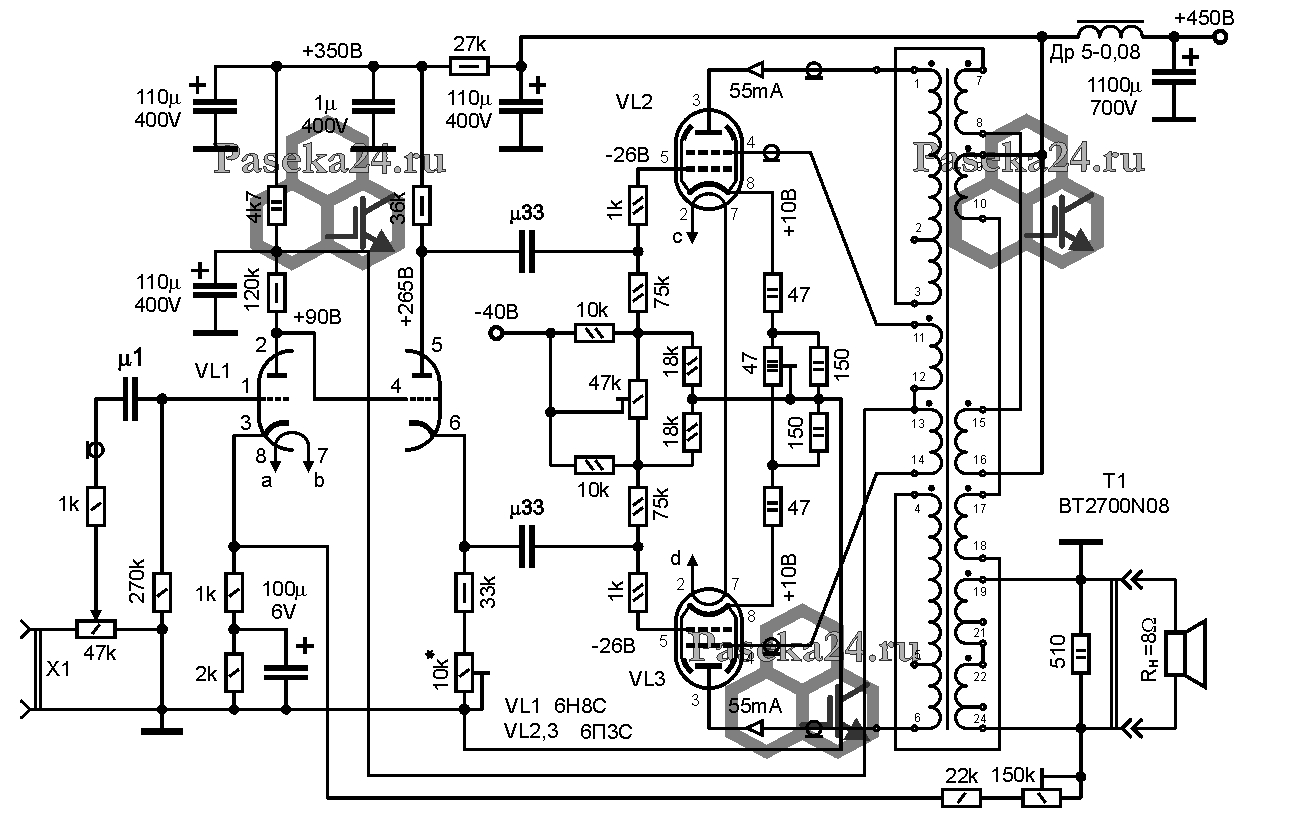

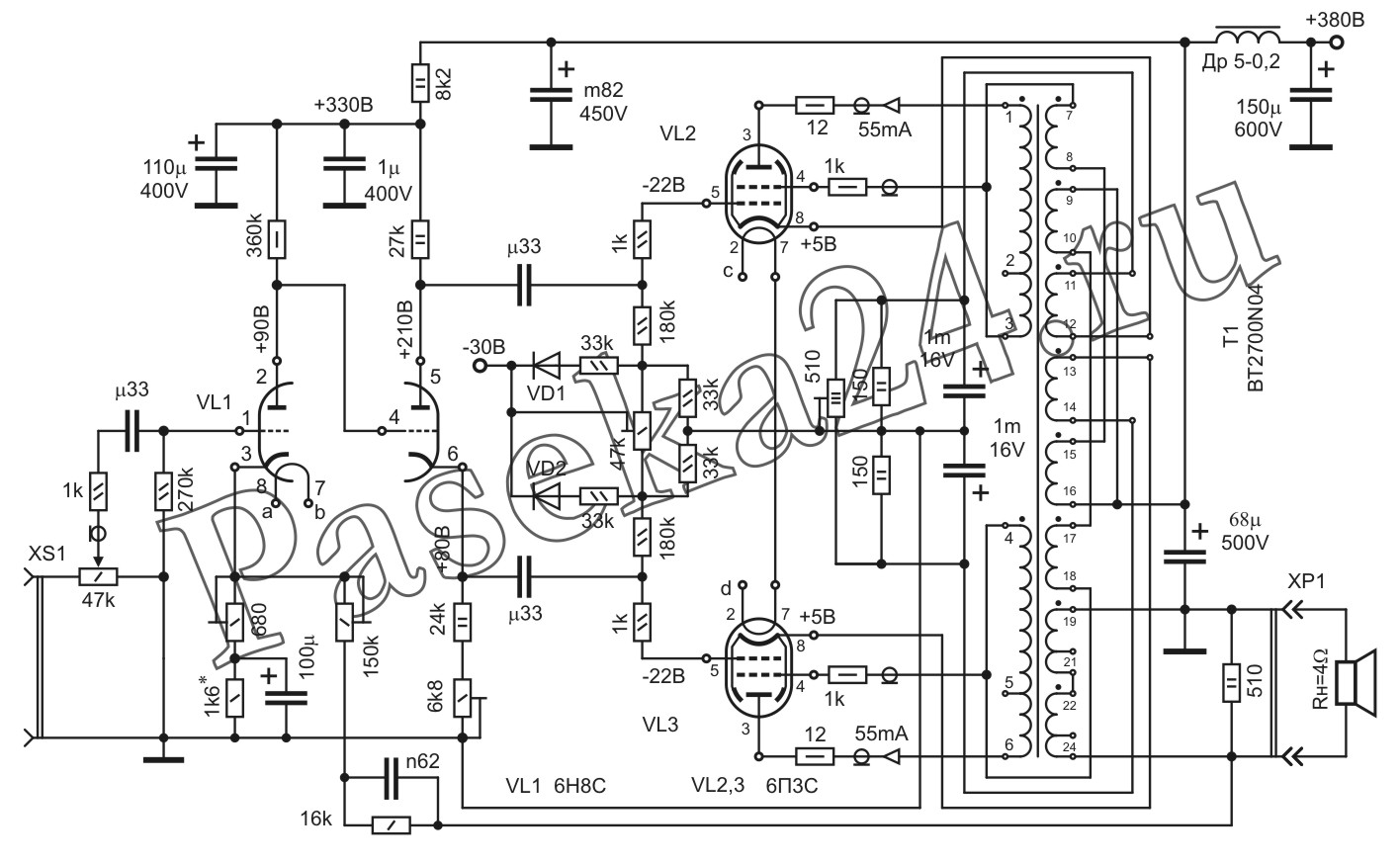

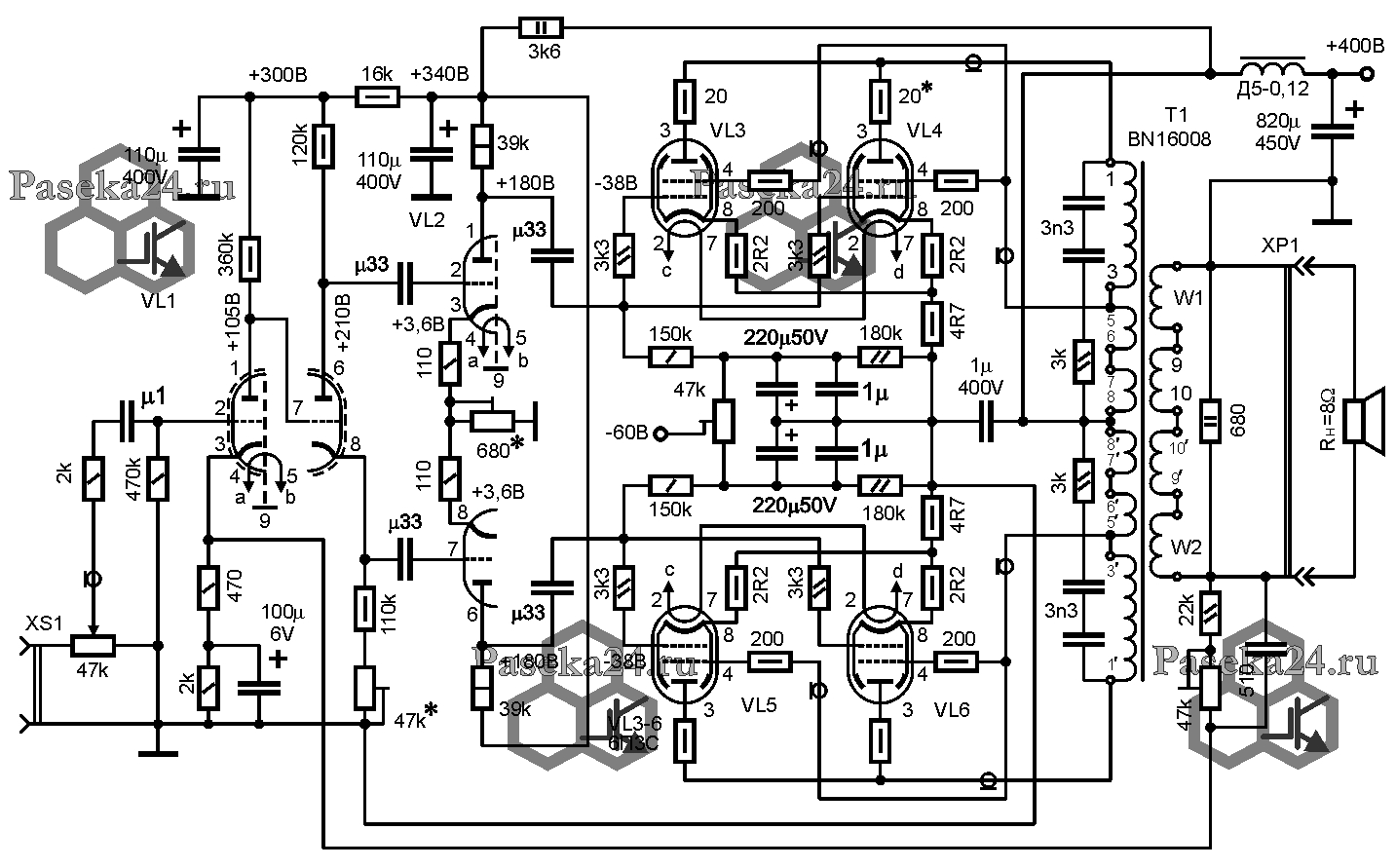

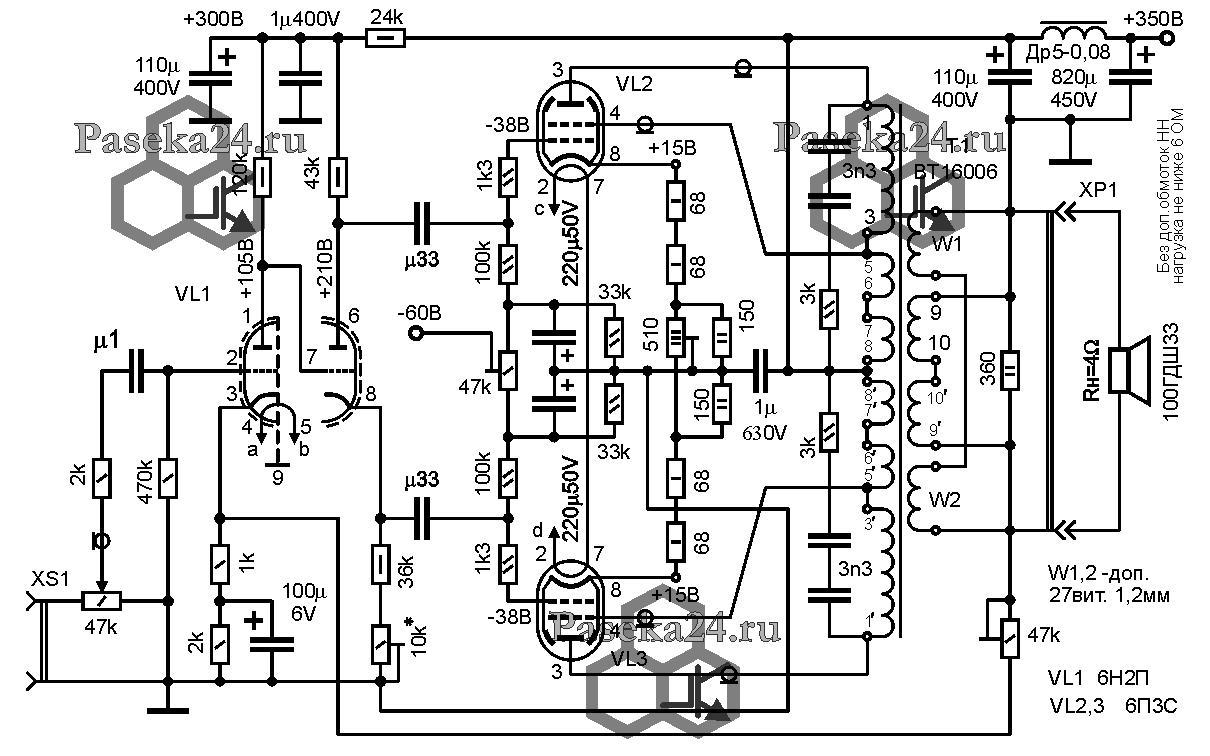

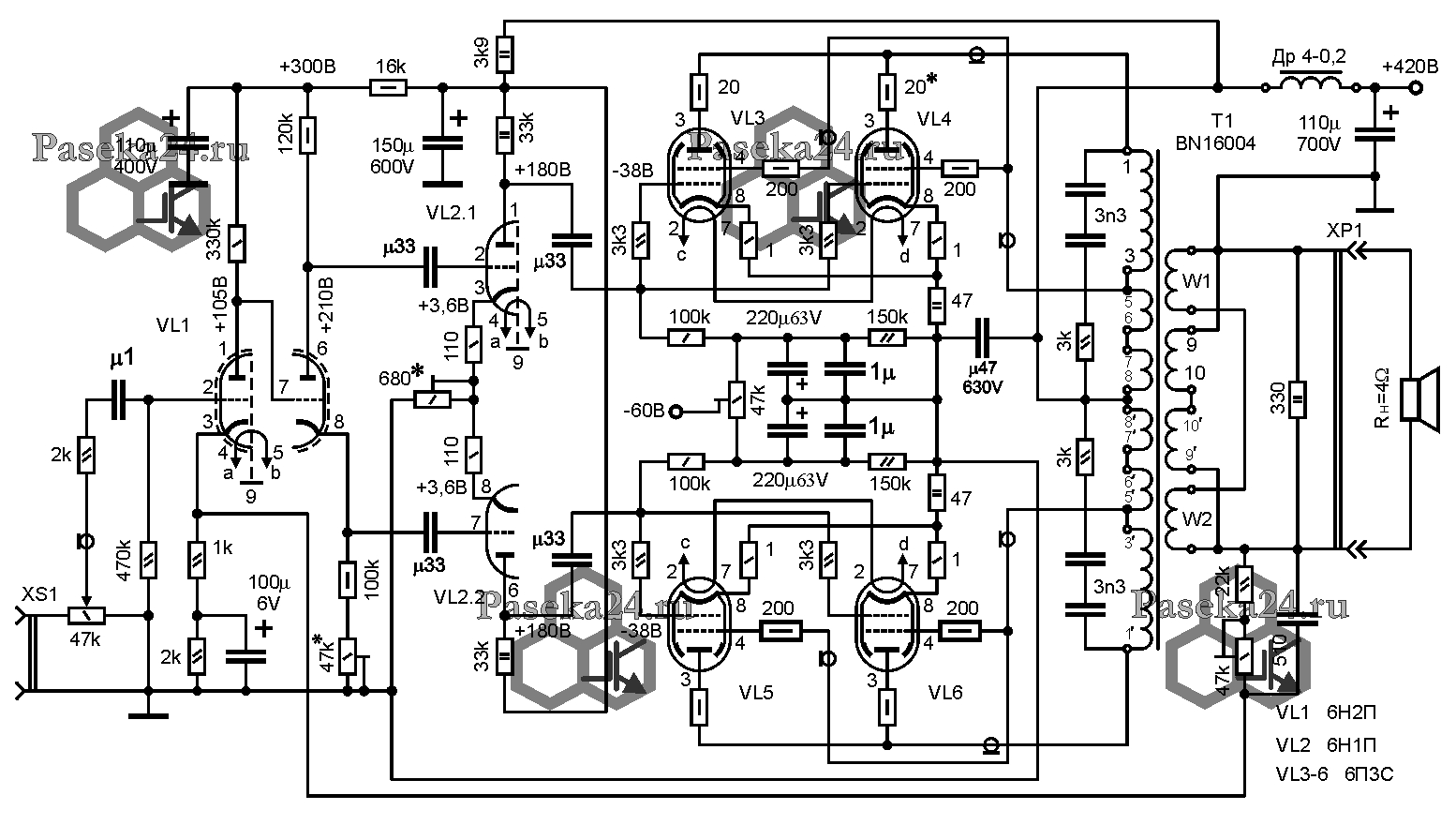

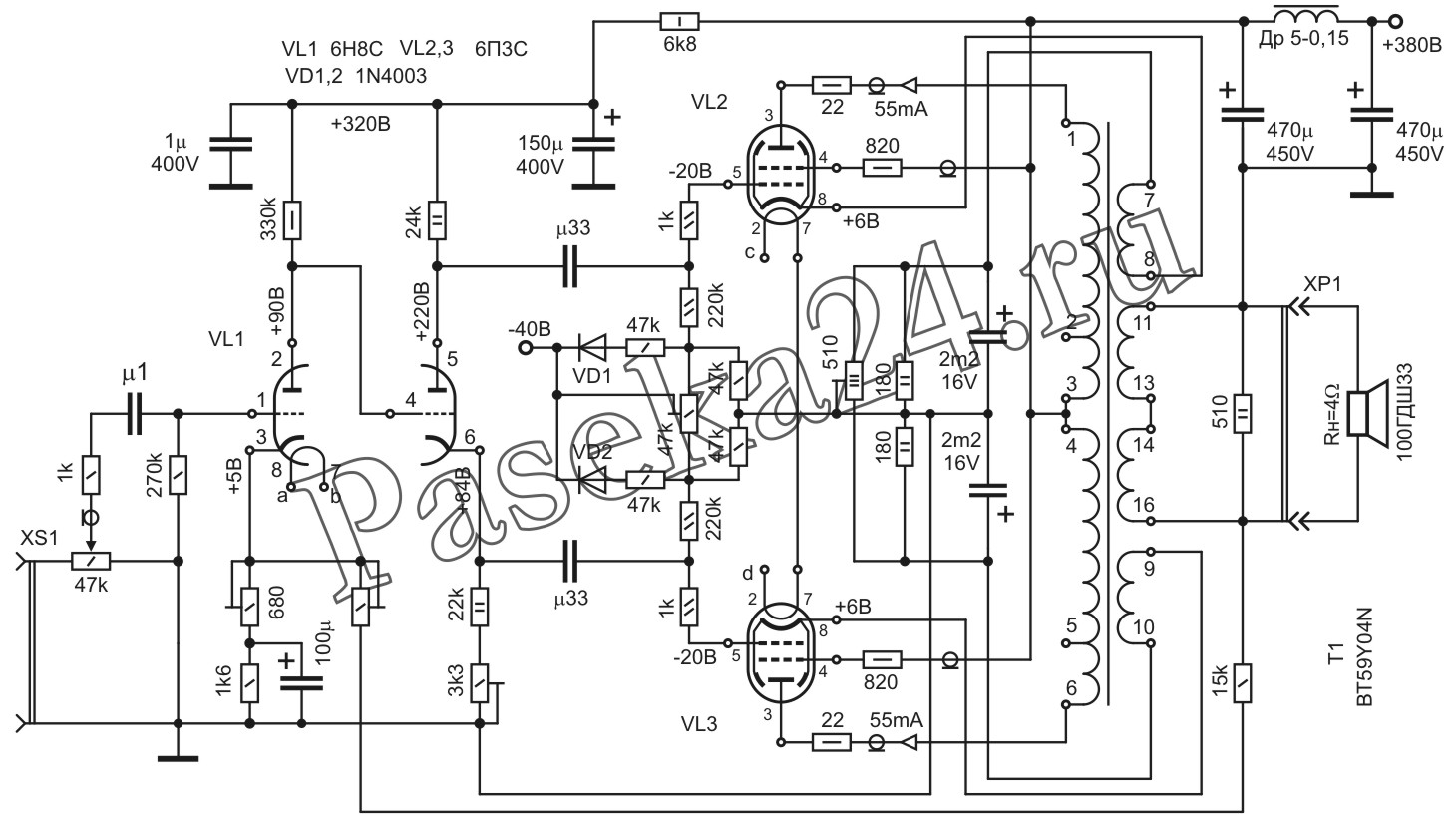

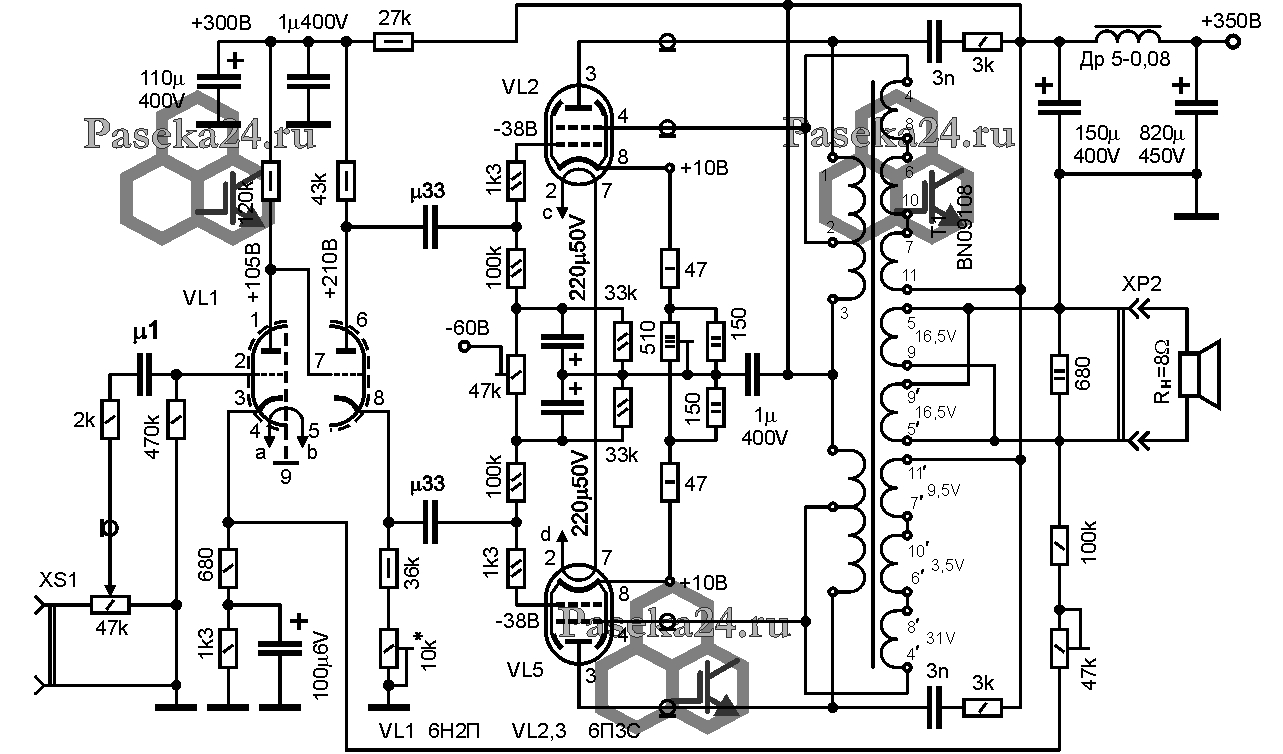

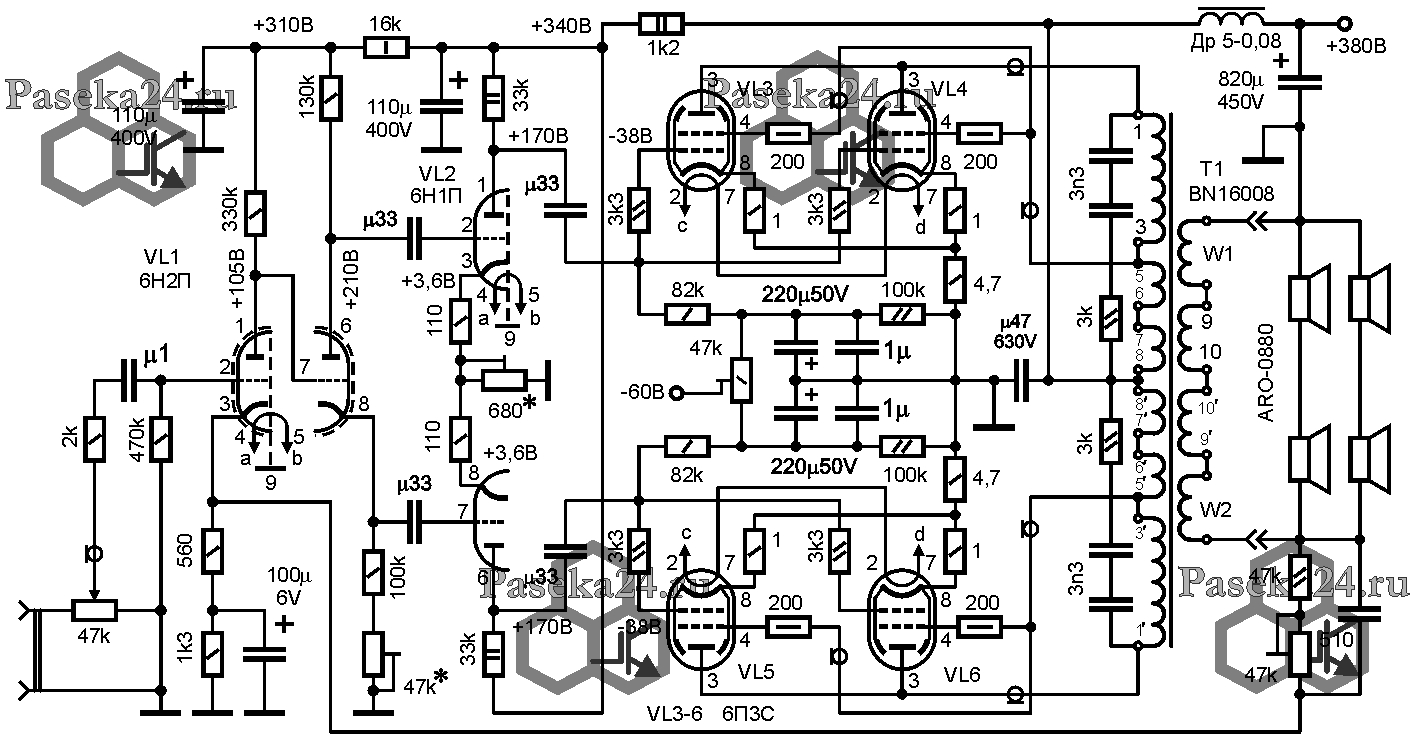

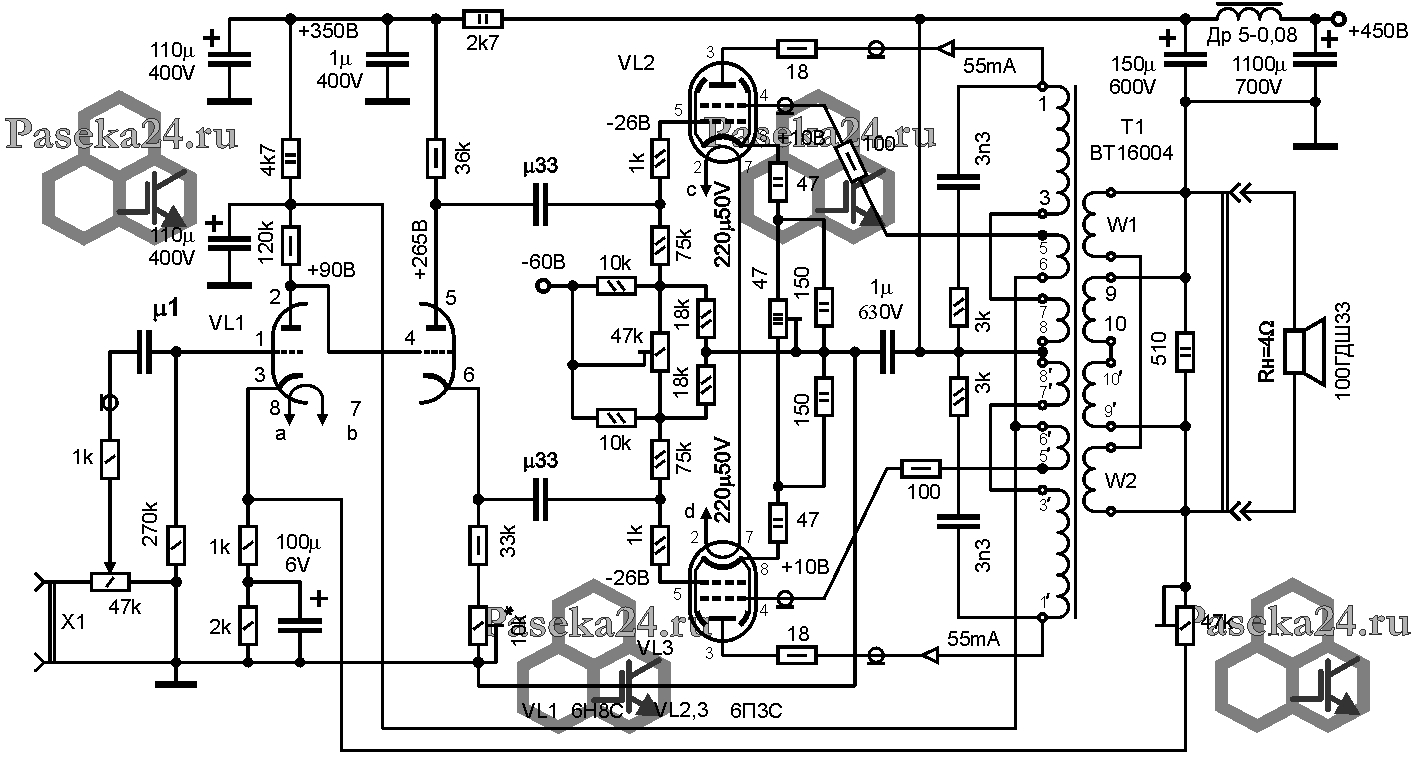

Двухтактный усилитель

Двухтактная схема использует две лампы, работающие в противофазе. Постоянные токи в сердечнике трансформатора компенсируются, поэтому он может быть меньше, а искажения чётных гармоник заметно снижаются. Мощность при тех же лампах значительно больше.

Для двухтактного каскада нужен фазоинвертор, то есть предварительный каскад, дающий два противофазных сигнала. Подбор ламп в пару по токам и крутизне обязателен: неравные лампы дают разбаланс и фон.

ПараметрОднотактныйДвухтактный
Количество ламп на каналОднаДве
МощностьНебольшаяЗаметно выше
ПростотаВышеНиже, нужен фазоинвертор
ТрансформаторС зазором, крупнееБез постоянной составляющей, компактнее
ИскаженияБольше чётных гармоникМеньше, при подобранных лампах

Выходной трансформатор и питание

Выходной трансформатор определяет качество усилителя не меньше, чем лампа. Его первичная обмотка должна иметь сопротивление нагрузки анода, указанное в справочнике для выбранного режима, а вторичная - соответствовать сопротивлению акустики. Самодельные трансформаторы мотают с чередованием секций, чтобы уменьшить паразитную индуктивность рассеяния.

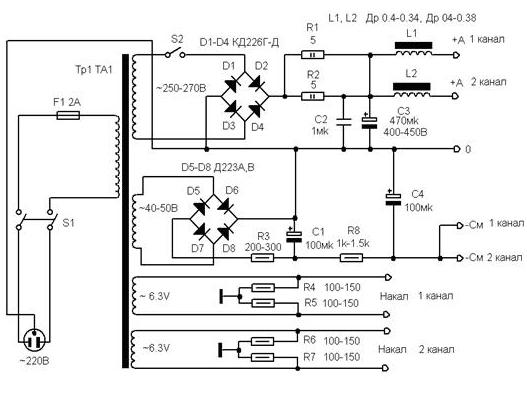

Питание строят на силовом трансформаторе с кенотронным или диодным выпрямителем и фильтром из дросселя и конденсаторов. Анодные напряжения в ламповых усилителях опасны для жизни: после выключения конденсаторы остаются заряженными, поэтому предусмотрите разрядные резисторы и не лезьте в шасси под напряжением.

Настройка и частые ошибки

  1. Сначала проверьте накал и анодные напряжения без ламп или с ними, но при отключённом выходном каскаде.
  2. Выставьте ток покоя лампы по справочнику, контролируя падение напряжения на катодном резисторе.
  3. Подайте синусоидальный сигнал и проверьте форму на осциллографе при нагрузочном резисторе вместо акустики.
  4. Только после этого подключайте колонки.

Главные ошибки: включение без нагрузки на выходе, превышение рассеиваемой мощности анода, плохая земля с фоном, перегретый резистор в катоде. Следите за тем, чтобы лампа не краснела, и собирайте схему на жёсткой монтажной плате.

Частые вопросы

Какой усилитель на 6П3С лучше: однотактный или двухтактный?

Однотактный проще и мягче по звуку, двухтактный мощнее и с меньшими искажениями. Выбор зависит от задачи и опыта сборщика.

Можно ли включить 6П3С триодом?

Да, для этого экранную сетку соединяют с анодом через резистор. Мощность падает, а звук обычно становится мягче.

Нужно ли подбирать лампы в пару?

Для двухтактной схемы да: лампы должны быть близки по токам и крутизне, иначе возникают фон и искажения.

Можно ли включать ламповый усилитель без нагрузки?

Нельзя. Без нагрузки на выходе в трансформаторе растут напряжения, это опасно для лампы и самого трансформатора.

Опасно ли собирать ламповый усилитель?

В нём присутствуют высокие напряжения. Работать нужно при отключённом питании, разряженных конденсаторах и с соблюдением правил электробезопасности.
