Медно-цинковые и медно-фосфорные припои: виды составов для пайки меди

Медно фосфорный припой - твердый припой для соединения медных деталей, например трубок кондиционеров и холодильников. Фосфор в составе работает как раскислитель, поэтому для пайки меди с медью флюс обычно не нужен. Разберем виды припоев для меди и порядок пайки.

Медно-цинковые и медно-фосфорные припои: виды составов для пайки меди
Содержание
  1. Что такое твердые припои для меди
  2. Медно-фосфорный припой и его марки
  3. Флюс: нужен или нет
  4. Сравнение припоев для пайки меди
  5. Как паять медно фосфорным припоем
  6. Ограничения и ошибки

Что такое твердые припои для меди

Твердая пайка, или пайка тугоплавкими припоями, выполняется при температуре выше 450 градусов. Шов получается прочным и герметичным, поэтому ее применяют для трубопроводов хладагента, водопроводов и отопления. Мягкие оловянные припои плавятся при более низкой температуре и дают менее прочное соединение.

Для меди чаще всего применяют три группы: медно-фосфорные, медно-фосфорные с серебром и серебряные припои. Медно-цинковые чаще используют для латуни и стали.

Медно-фосфорный припой и его марки

Основа припоя - медь с добавкой фосфора, а в более дорогих марках еще и серебра, от нескольких процентов и выше. Серебро делает припой текучим, пластичным и снижает рабочую температуру. Рабочая температура таких припоев обычно лежит в диапазоне примерно 700-800 градусов, а у серебросодержащих марок она ниже.

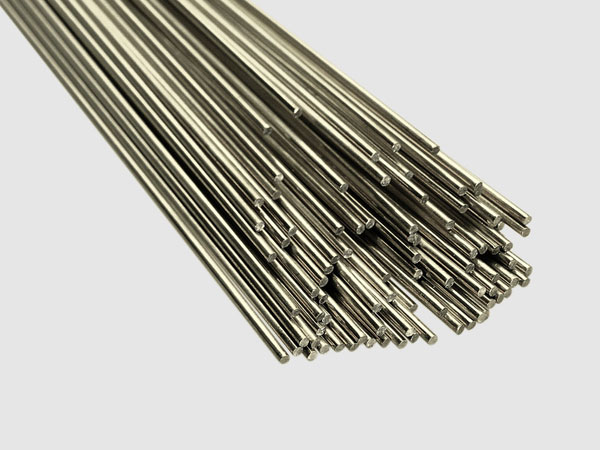

Точные значения зависят от марки: температура плавления медно фосфорного припоя указана в техпаспорте производителя. Известные бренды выпускают прутки и сварочные стержни, например Harris, Castolin и другие.

Флюс: нужен или нет

Для пайки меди с медью медно-фосфорным припоем флюс обычно не требуется: фосфор сам раскисляет поверхность. Для пайки латуни, бронзы и других сплавов, а также серебряными припоями флюс необходим, потому что фосфор образует хрупкое соединение с цинком, железом и никелем.

Если припой с высоким содержанием серебра и нужен флюс, берите состав, подходящий по температуре, и читайте указания на упаковке.

Сравнение припоев для пайки меди

ПрипойДля чегоФлюс
Медно-фосфорныйМедь с медьюНе нужен
Медно-фосфорный с серебромМедь, трубопроводы, чуть выше требованияДля медь-медь не нужен
Медно-цинковый (латунный)Сталь, чугун, латуньНужен
СеребряныйМедь, латунь, ответственные узлыНужен

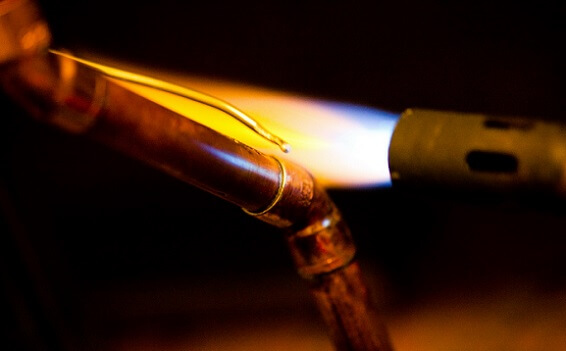

Как паять медно фосфорным припоем

Нужна горелка пропан-кислород или пропан-воздух достаточной мощности, прутки припоя, наждачная шкурка или щетка.

  1. Зачистите концы трубок и обезжирьте их.
  2. Соберите стык с небольшим равномерным зазором, примерно в десятые доли миллиметра.

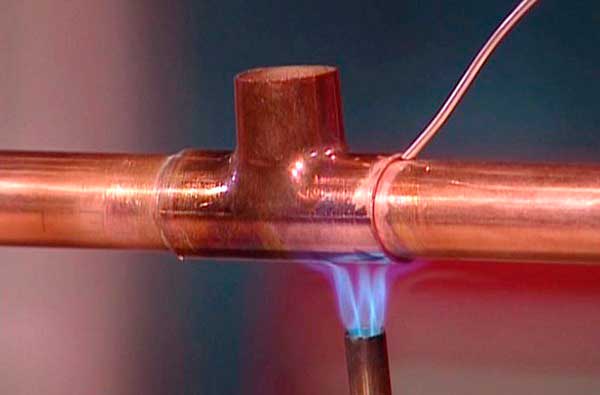

  3. Прогрейте детали горелкой равномерно, а не припой.
  4. Когда медь нагреется до темно-вишневого цвета, прикоснитесь прутком к стыку.
  5. Припой сам втянется в зазор капиллярным эффектом.
  6. Дайте шву остыть естественно, не поливайте водой.

Хладагент в трубках перед пайкой должен быть удален, а система продута азотом, чтобы внутри не образовывалась окалина.

Ограничения и ошибки

Фосфор делает шов более хрупким при ударных и вибрационных нагрузках, поэтому для узлов с вибрацией лучше серебряный припой. Не применяйте медно-фосфорные припои для стали и никелевых сплавов.

  • Нагрев не по детали, а по припою.
  • Грязные, окисленные концы трубок.
  • Слишком большой зазор.
  • Перегрев и пережог металла.
  • Пайка без защитной атмосферы или продувки при ответственных работах.

Работайте в очках, перчатках и в проветриваемом месте: пары флюсов и припоев вредны. Для газового оборудования привлекайте специалистов.

Частые вопросы

Нужен ли флюс для медно фосфорного припоя?

Для пайки меди с медью обычно не нужен, фосфор раскисляет поверхность. Для латуни и бронзы флюс нужен.

Какая температура у медно-фосфорного припоя?

Рабочая температура обычно около 700-800 градусов, у серебросодержащих марок ниже. Точное значение смотрите в техпаспорте.

Можно ли паять сталь медно-фосфорным припоем?

Нет, шов получится хрупким. Для стали используют латунные или серебряные припои с флюсом.

Чем медно-цинковый припой отличается от медно-фосфорного?

Медно-цинковый (латунный) требует флюса и подходит для стали и латуни, а медно-фосфорный - для меди без флюса.
