Маркировка импортных конденсаторов: кодовая и цветовая расшифровка

Маркировка импортных конденсаторов чаще всего состоит из трёх цифр и буквы допуска, а на старых деталях встречаются цветные полосы. Разобраться в ней несложно, если знать несколько правил расшифровки.

Маркировка импортных конденсаторов: кодовая и цветовая расшифровка
Содержание
  1. Как читается трёхзначный код
  2. Буквы допуска и напряжения
  3. Цветовая маркировка конденсаторов
  4. Маркировка SMD и электролитов
  5. Как проверить значение на практике

Как читается трёхзначный код

В кодовой маркировке первые две цифры - значение, третья - множитель в виде степени десяти. Результат получается в пикофарадах. Например, код 104 означает 10 x 10 000 пФ, то есть 100 нФ или 0,1 мкФ.

КодЁмкость
101100 пФ
1021 нФ
10310 нФ
104100 нФ (0,1 мкФ)
1051 мкФ
10610 мкФ

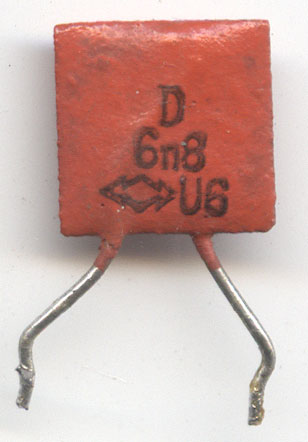

Если цифр две или в коде есть буква R, значение читается напрямую. Запись 4R7 значит 4,7 пФ, а буква n или p в середине обозначает запятую: 4n7 - это 4,7 нФ.

Буквы допуска и напряжения

Буква после цифр показывает допуск ёмкости. Часто встречаются такие обозначения:

  • B - плюс-минус 0,1 пФ или 0,1 процента, в зависимости от диапазона;
  • J - 5 процентов;
  • K - 10 процентов;
  • M - 20 процентов;
  • Z - от минус 20 до плюс 80 процентов.

Рабочее напряжение указывают прямо в вольтах, например 50V, или кодом. Тип диэлектрика обозначают буквенно-цифровой группой вроде X7R, Y5V, C0G. Эти параметры влияют на стабильность ёмкости при нагреве, поэтому при замене диэлектрик лучше сохранить.

Цветовая маркировка конденсаторов

Цветовые полосы и точки встречаются на старых и некоторых импортных выводных деталях. Принцип тот же, что у резисторов: первые цветные метки дают цифры, следующая - множитель, потом идут допуск и напряжение. Результат читается в пикофарадах.

ЦветЦифраМножитель
Чёрный01
Коричневый110
Красный2100
Оранжевый31000
Жёлтый410 000
Зелёный5100 000
Синий61 000 000

Порядок и число меток зависят от производителя, поэтому для точного ответа нужна документация на серию. Похожий подход применяют к резисторам, и для них есть онлайн-расшифровка цветовой маркировки резисторов.

Маркировка SMD и электролитов

У электролитических конденсаторов на корпусе напечатаны ёмкость в микрофарадах и рабочее напряжение. Полярность отмечена полосой на стороне минусового вывода. У SMD-электролитов маркировка короче, например 10 мкФ 16 В записывают как 106 и 16V.

Керамические SMD-конденсаторы часто не имеют маркировки вообще. Если надписи нет, ёмкость узнают измерением мультиметром с функцией ёмкости или по документации к плате.

Как проверить значение на практике

Когда код неоднозначен, измерьте ёмкость прибором: допуск у керамики и плёнки обычно не больше 20 процентов, у электролитов он шире. Ёмкость, заметно отличающаяся от маркировки, говорит о неисправности детали.

Не путайте ёмкость и напряжение: замена на деталь с меньшим напряжением приведёт к пробою. Напряжение всегда берите не ниже исходного, а габариты проверьте по посадочному месту на плате.

Частые вопросы

Что означает 104 на конденсаторе?

Код 104 значит 10 x 10 000 пФ, то есть 100 нФ или 0,1 мкФ.

Как узнать ёмкость, если маркировки нет?

Измерьте её мультиметром с режимом ёмкости или найдите значение в схеме платы.

Что означает буква K после цифр?

Буква K обозначает допуск ёмкости плюс-минус 10 процентов.

Можно ли ставить конденсатор с большим напряжением?

Можно, если ёмкость и габариты подходят. Меньшее напряжение недопустимо, деталь может пробиться.
