Расшифровка конденсаторов онлайн или вручную сводится к чтению цифр и букв на корпусе. Три цифры показывают ёмкость в пикофарадах, а буква после них - допуск. Ниже разобраны самые частые коды и правила, как не ошибиться с номиналом.

Расшифровка маркировки конденсаторов онлайн: виды и описание кодов
Содержание
  1. Как читать трёхзначный код
  2. Маркировка с буквами R и p
  3. Буква допуска
  4. Напряжение и тип диэлектрика
  5. Электролитические конденсаторы
  6. Онлайн-расшифровка и практические советы

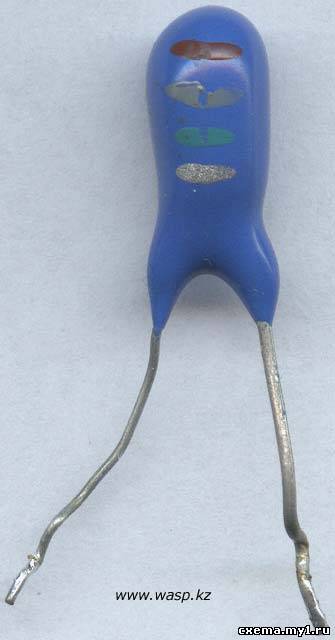

Как читать трёхзначный код

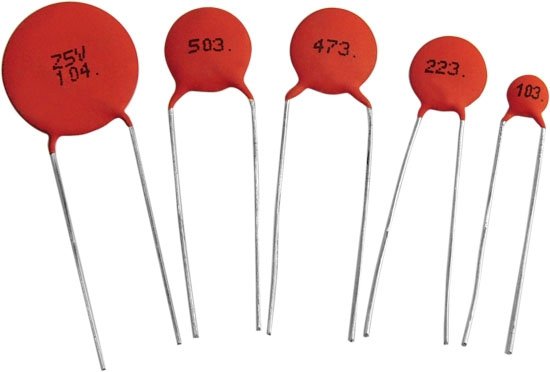

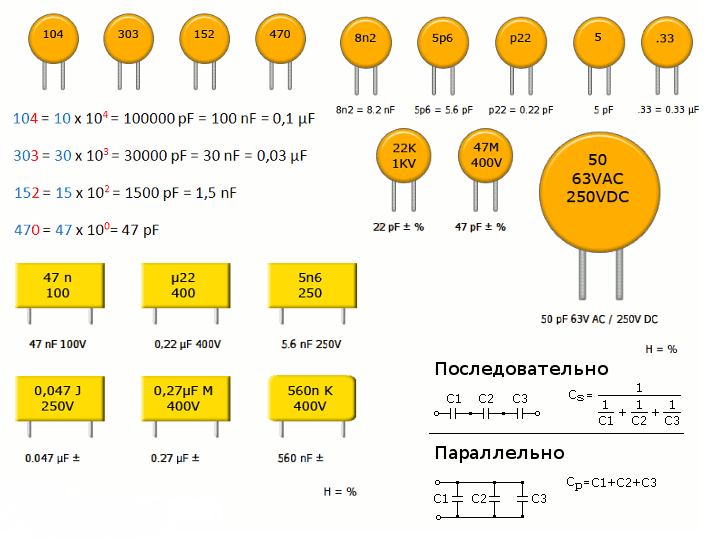

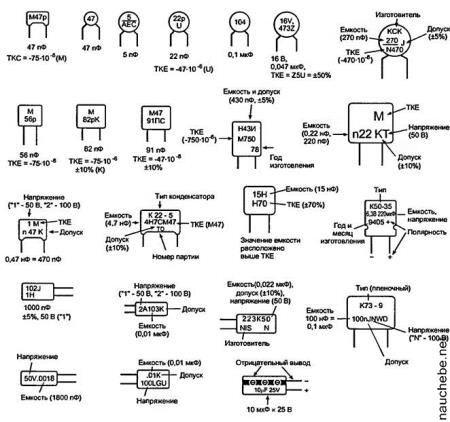

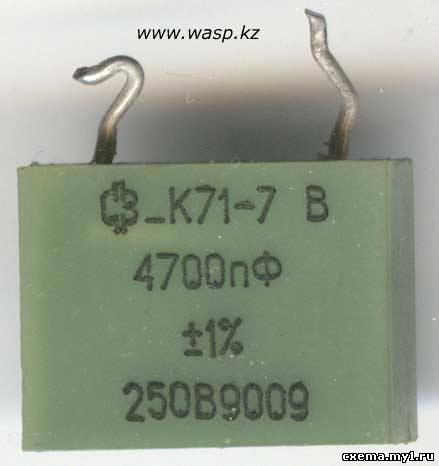

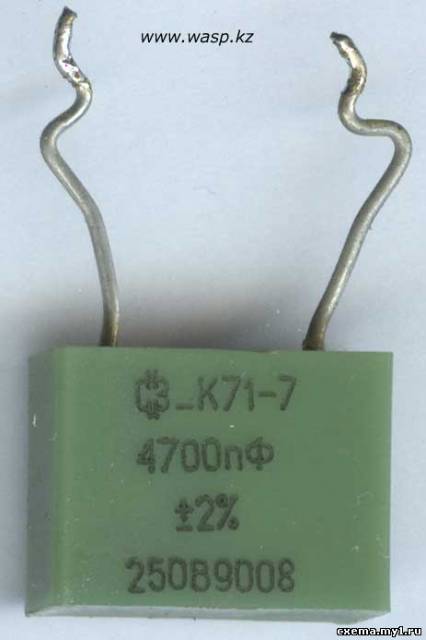

На керамических и плёночных конденсаторах чаще всего стоит код из трёх цифр. Первые две цифры - значение, третья - количество нулей, а результат получается в пикофарадах. Например, код 104 означает 10 и четыре нуля, то есть 100 000 пФ, это 100 нФ или 0,1 мкФ.

КодЁмкость в пФЁмкость
10210001 нФ
10310 00010 нФ
104100 000100 нФ (0,1 мкФ)
224220 000220 нФ
47347 00047 нФ

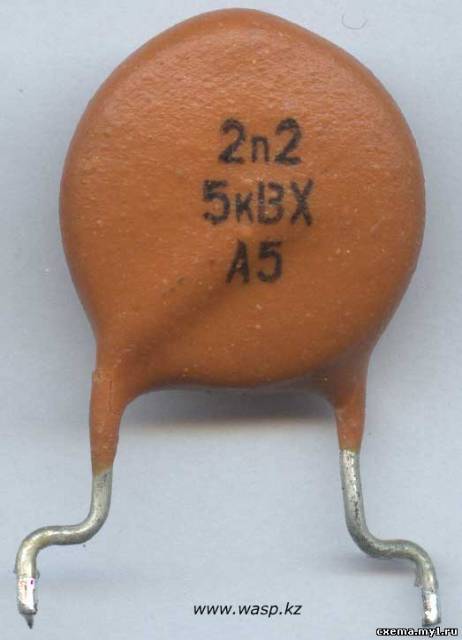

Маркировка с буквами R и p

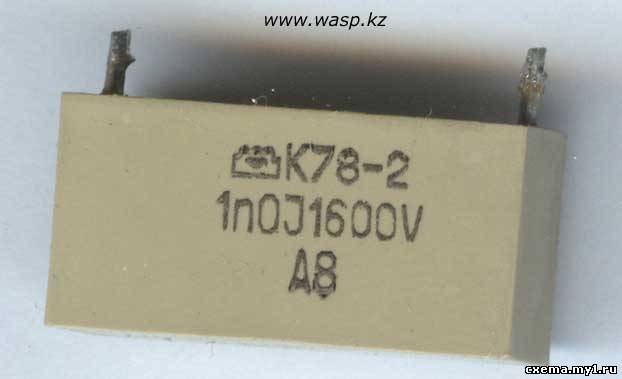

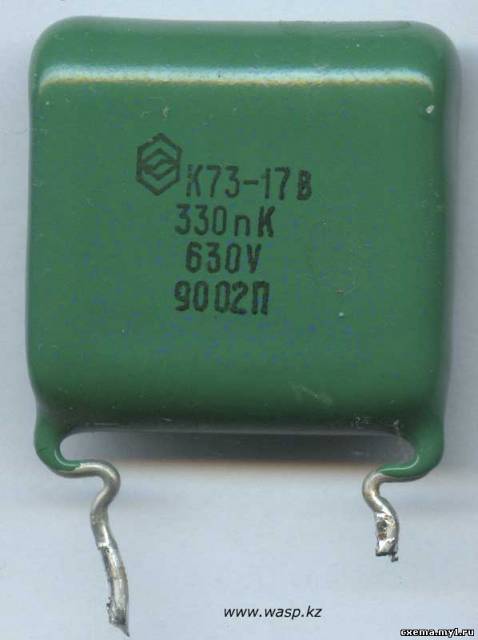

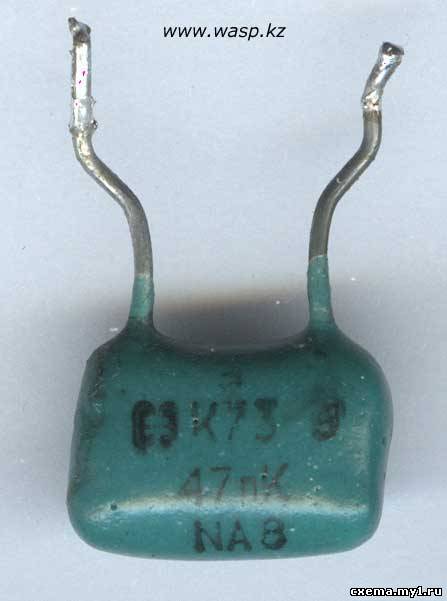

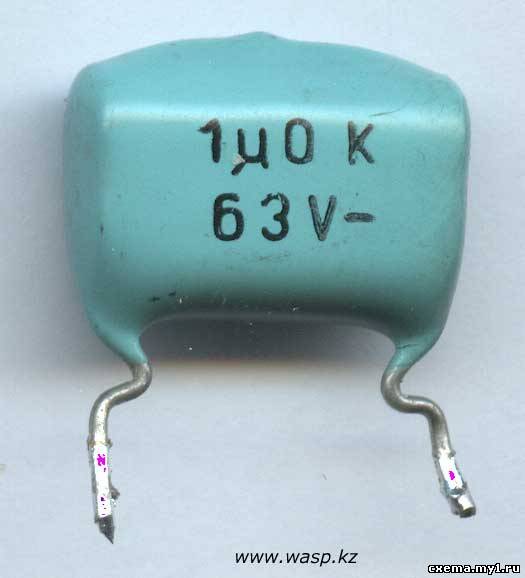

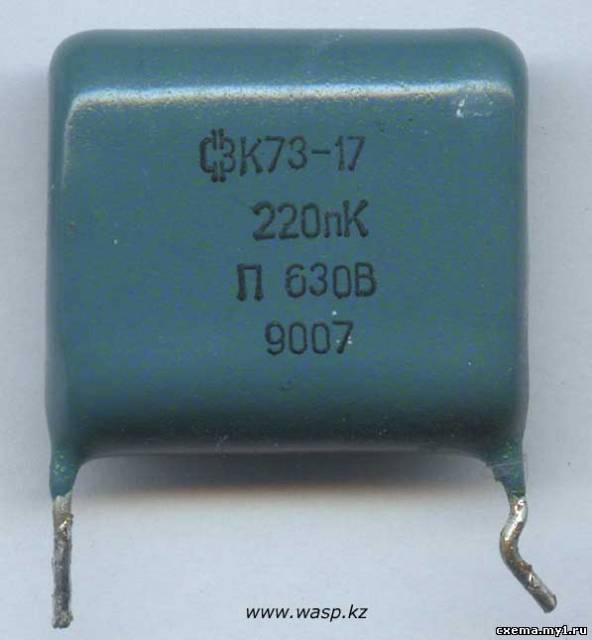

Если на корпусе есть буква R или p, она заменяет десятичную запятую. Код 4R7 означает 4,7, а 2p2 - 2,2 пФ. Единицы измерения при этом определяются типом конденсатора и документацией. Для малых значений код может состоять из одной-двух цифр и означать ёмкость в пикофарадах.

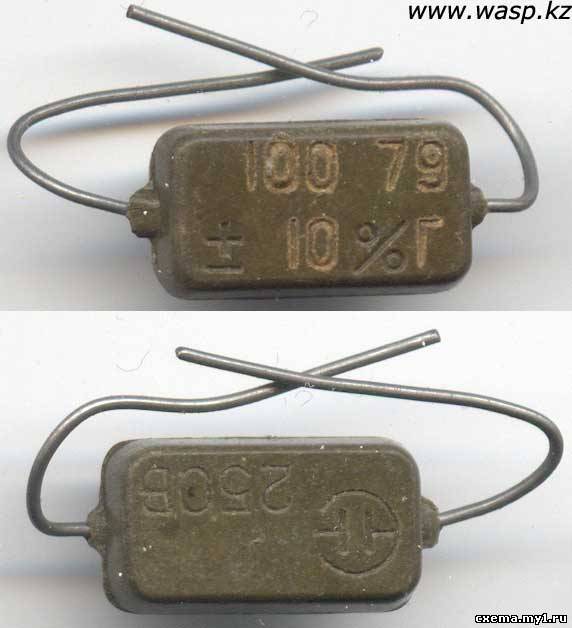

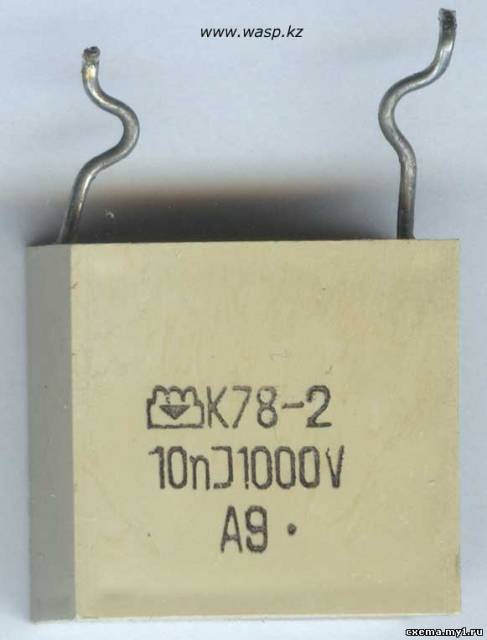

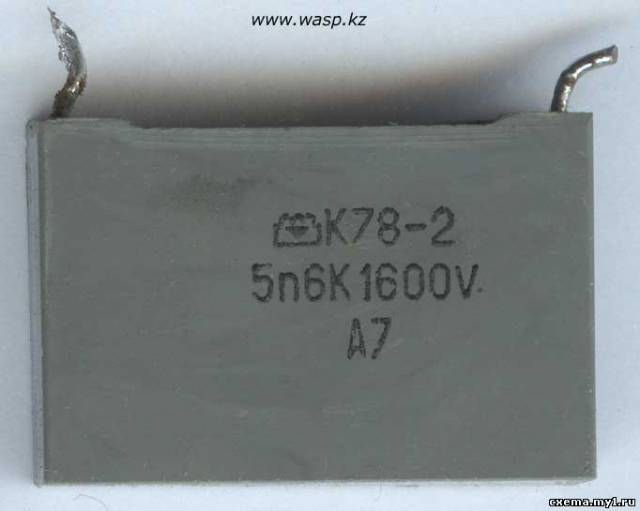

Буква допуска

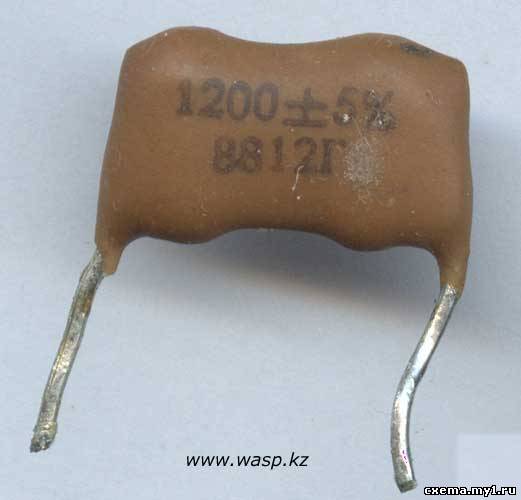

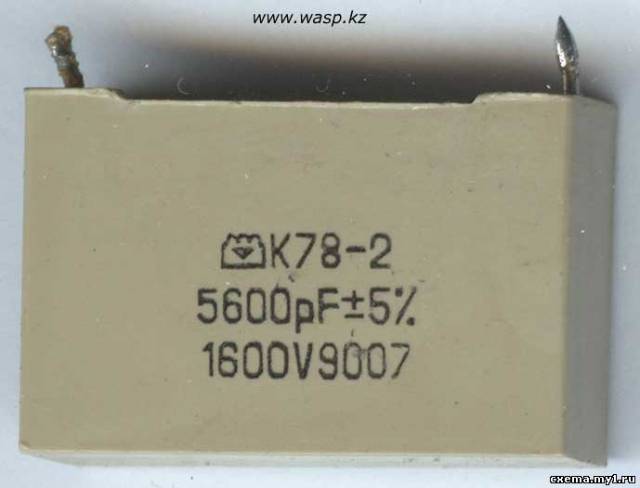

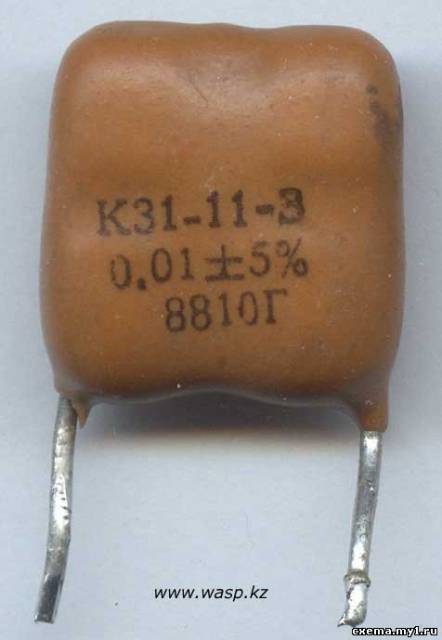

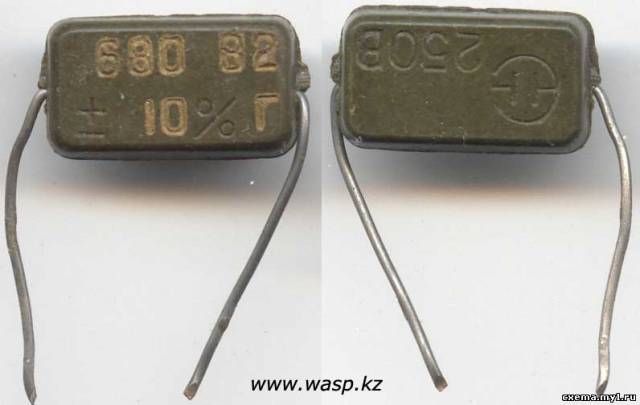

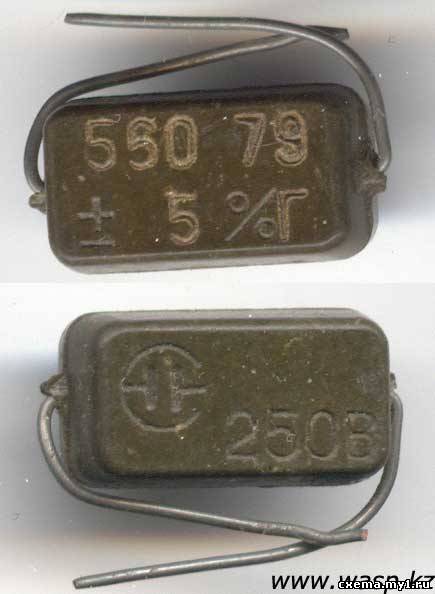

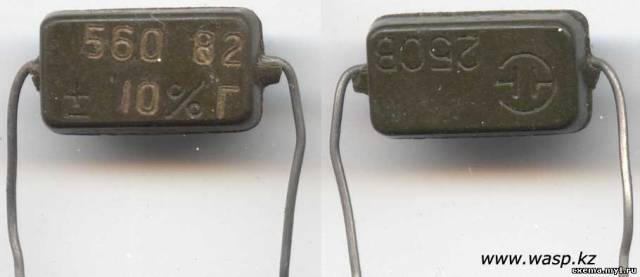

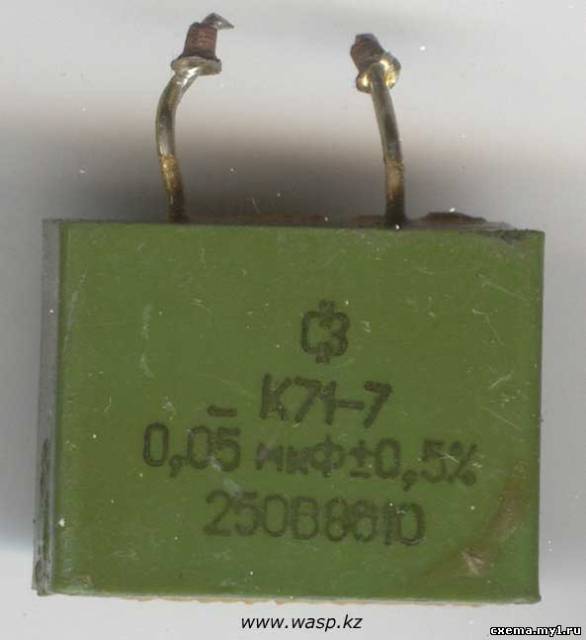

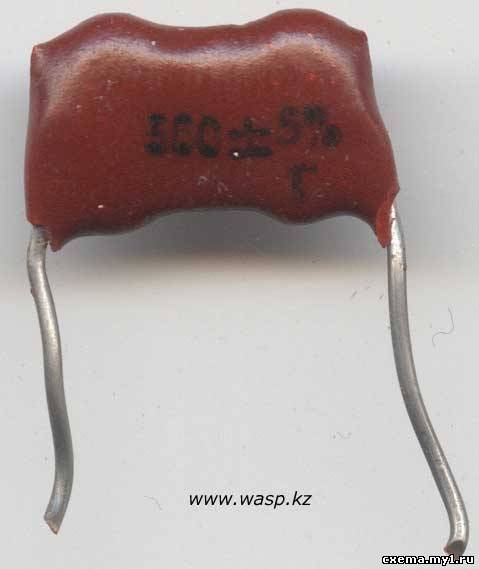

Буква после цифр показывает допустимое отклонение номинала.

  • J - плюс-минус 5 процентов;
  • K - плюс-минус 10 процентов;
  • M - плюс-минус 20 процентов;
  • Z - от минус 20 до плюс 80 процентов.

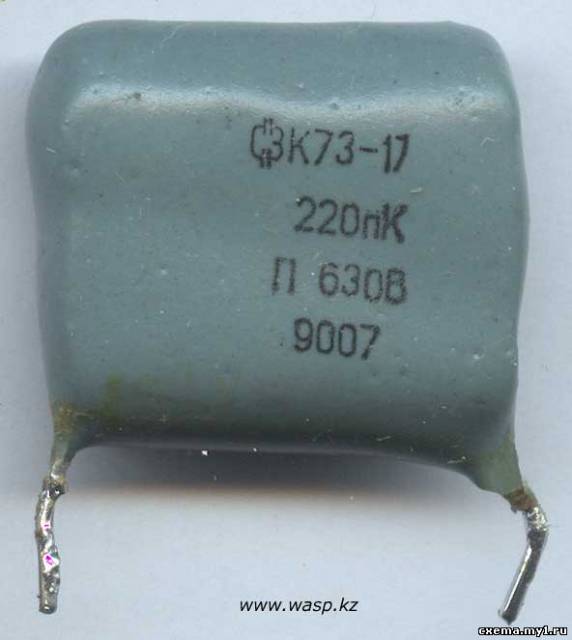

Буква допуска стоит сразу за цифровым кодом, например 104K означает 100 нФ с допуском плюс-минус 10 процентов.

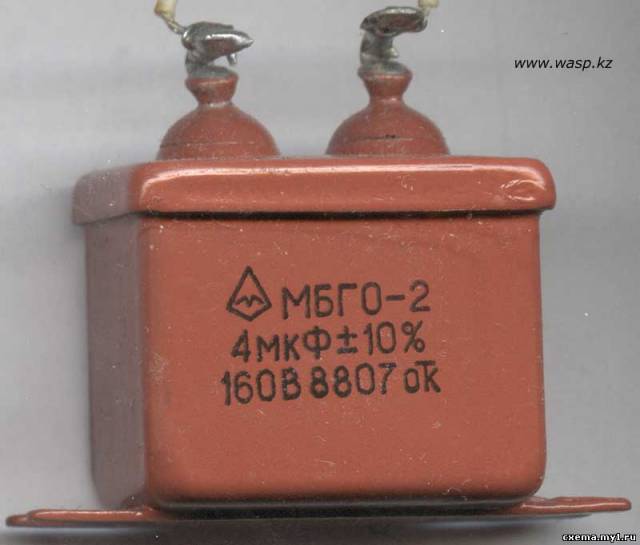

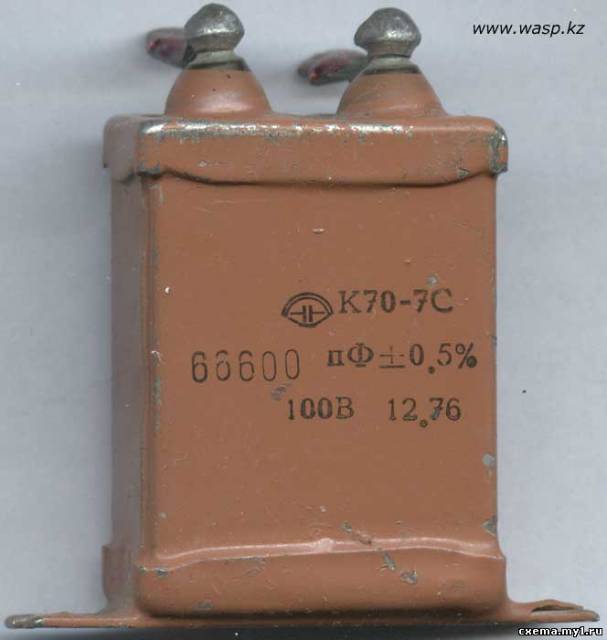

Напряжение и тип диэлектрика

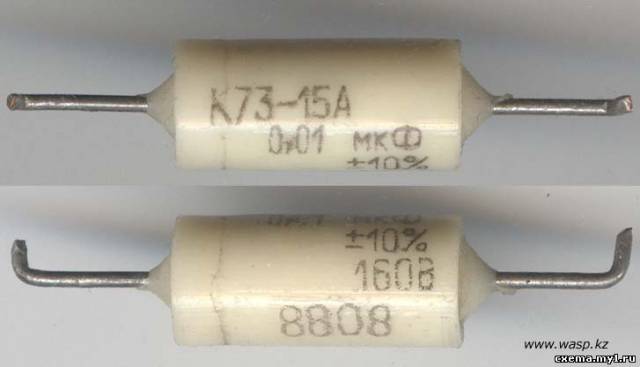

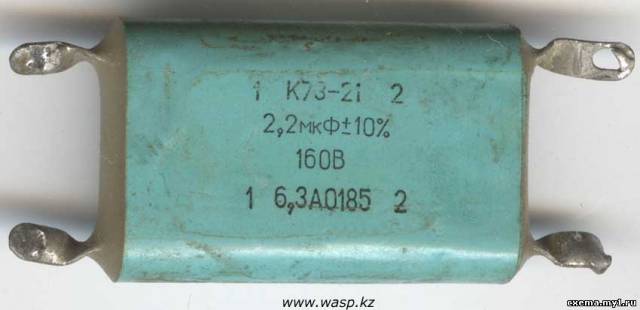

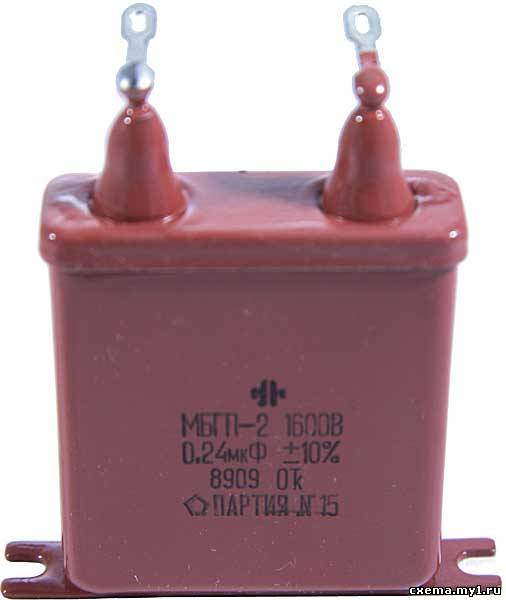

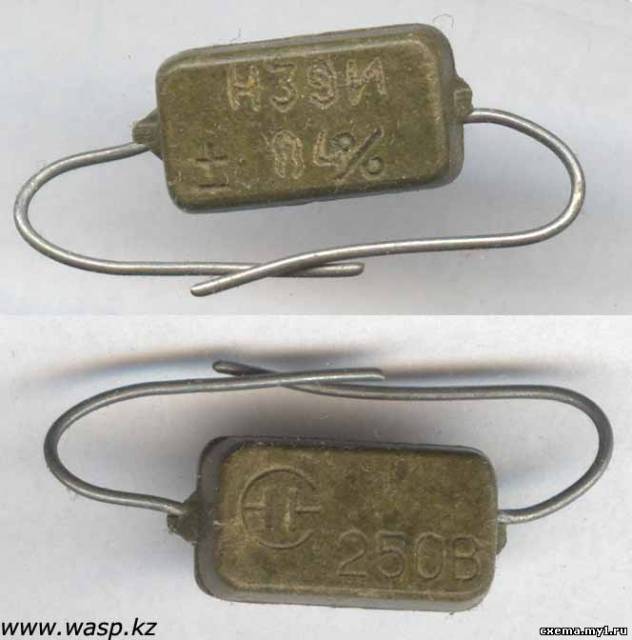

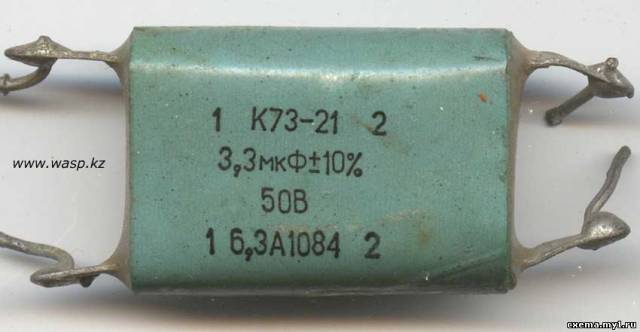

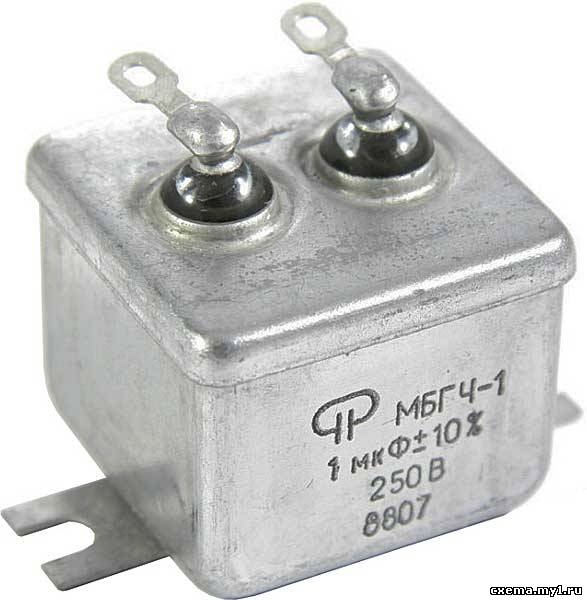

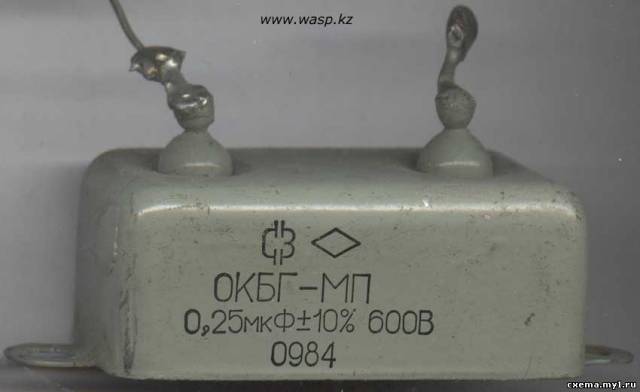

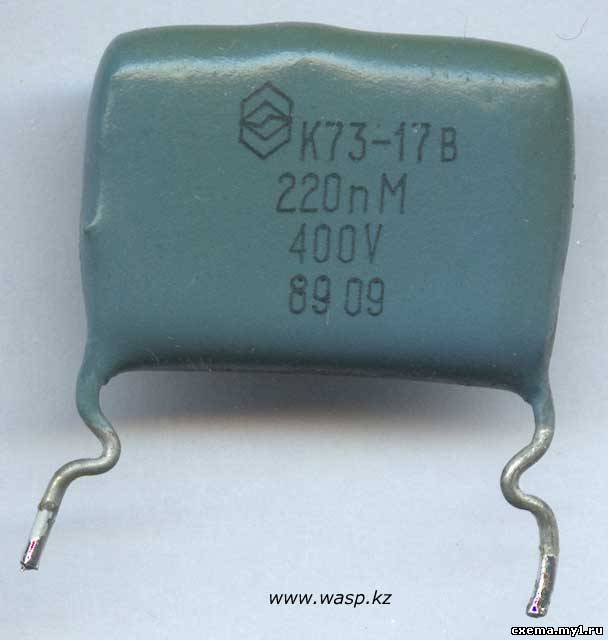

Код ёмкости не содержит рабочего напряжения. На корпусе его указывают отдельно в вольтах или кодом. Конденсаторы с одинаковым кодом 104 могут быть рассчитаны на разное напряжение, поэтому при замене подбирайте элемент с таким же или большим напряжением.

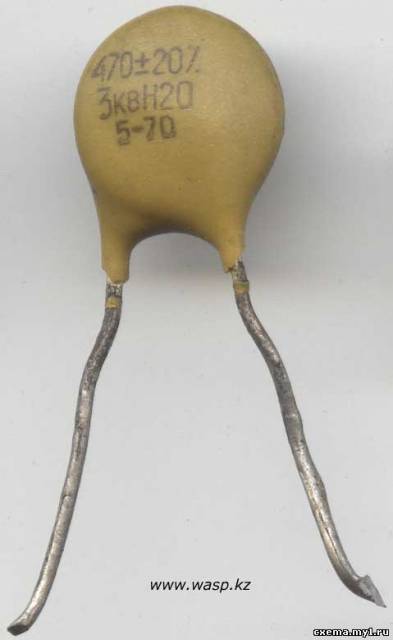

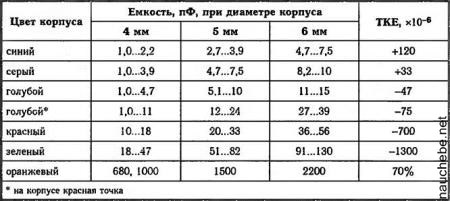

Тип диэлектрика у керамических элементов обозначается буквенно-цифровым кодом, например X7R или C0G. Он определяет стабильность ёмкости при нагреве и холоде.

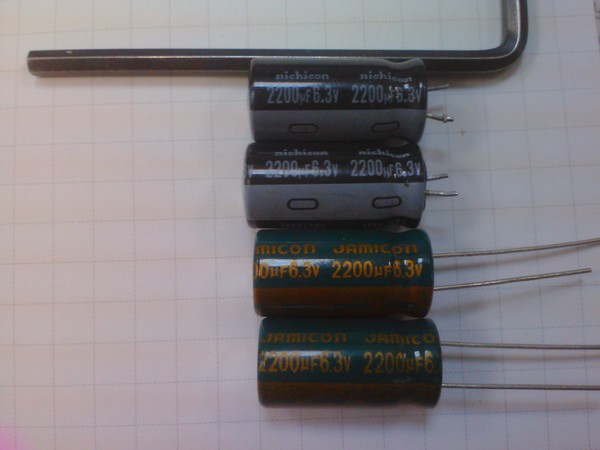

Электролитические конденсаторы

На электролитах ёмкость и напряжение обычно написаны прямо: например, 470 мкФ и 25 В. На корпусе нанесена полоса со знаком минус у отрицательного вывода. Подключать электролитический конденсатор в обратной полярности нельзя: он может вздуться и взорваться.

Онлайн-расшифровка и практические советы

Онлайн-калькуляторы кода принимают три или четыре цифры и выдают ёмкость в пФ, нФ и мкФ. Но если код стёрт или нестандартен, надёжнее измерить ёмкость мультиметром с функцией измерения ёмкости или тестером. Ёмкость, как и цвет колец резисторов, проще проверить с помощью справочного инструмента, например таблицы маркировки резисторов.

При замене в схеме берите конденсатор того же номинала, типа и не меньшего напряжения. Перед работой с платой отключите питание и разрядите большие конденсаторы, так как они могут хранить заряд.

Керамические SMD-конденсаторы часто вообще не имеют маркировки, поэтому ёмкость таких деталей определяют только измерением или по схеме платы.

Частые вопросы

Что означает код 104 на конденсаторе?

Ёмкость 100 000 пФ, то есть 100 нФ или 0,1 мкФ.

Что означает буква K после цифр?

Допуск плюс-минус 10 процентов от номинала.

Как расшифровать код 4R7?

Буква R заменяет запятую, значение 4,7 в единицах, указанных в документации.

Можно ли заменить конденсатор на другое напряжение?

Можно только на такое же или большее. Меньшее напряжение приведёт к пробою.
