Замена конденсаторов на материнской плате нужна, когда верхушки банок вздулись, из них вытекла жидкость или компьютер нестабильно включается. Работа посильна, если у вас есть опыт пайки и подходящие детали. Разберём, как определить неисправные конденсаторы, чем заменить и как не повредить плату.

Замена конденсаторов на материнской плате: восстановление и советы
Содержание
  1. Признаки неисправных конденсаторов
  2. Как подобрать конденсаторы для замены
  3. Что понадобится для работы
  4. Порядок замены по шагам
  5. Проверка после ремонта
  6. Когда лучше обратиться в сервис

Признаки неисправных конденсаторов

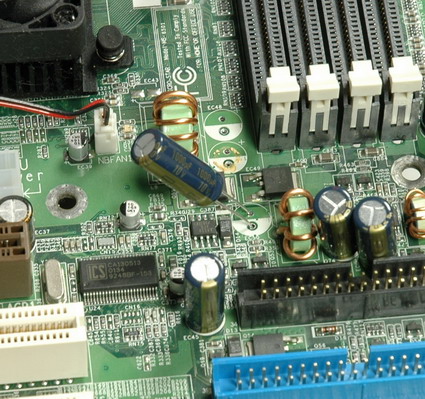

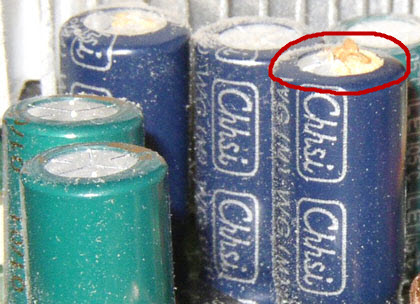

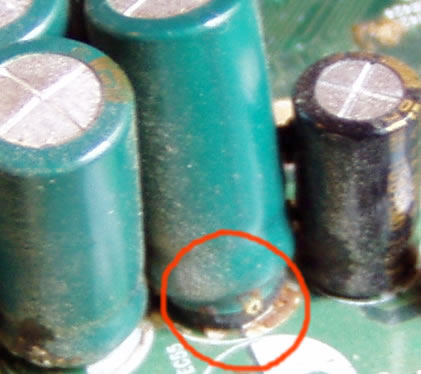

Главный признак - вздутая верхняя часть цилиндра с насечкой, подтёки электролита у основания, отклеенный корпус. Компьютер при этом может не запускаться, самопроизвольно перезагружаться, зависать под нагрузкой или не видеть память.

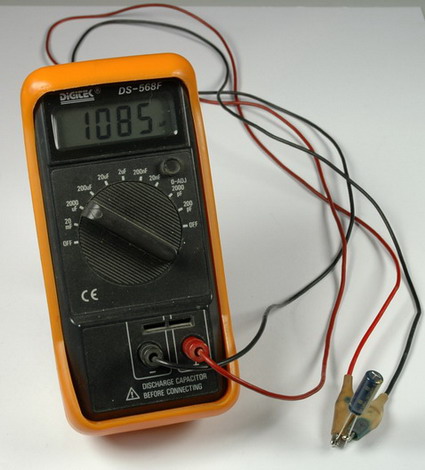

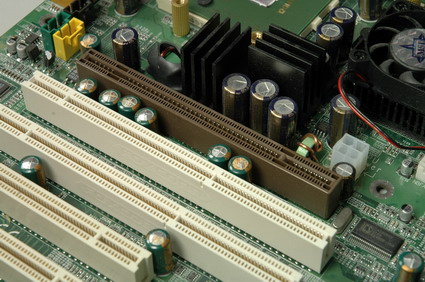

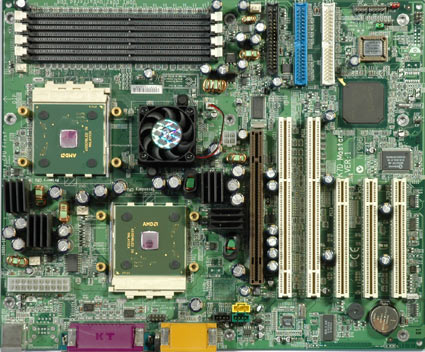

Вздутые конденсаторы на материнке чаще всего стоят в цепях питания процессора и памяти. Но часть неисправностей не видна глазом, поэтому при сомнениях проверяйте ёмкость и ESR специальным прибором.

Как подобрать конденсаторы для замены

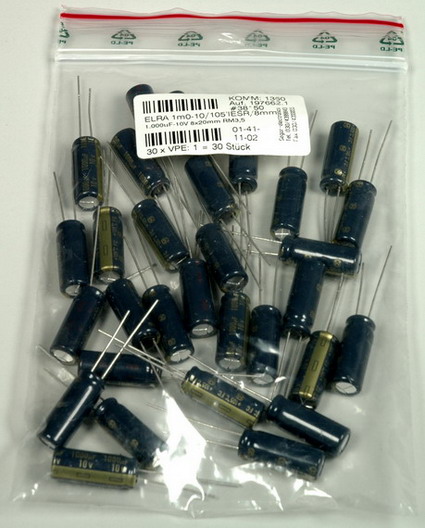

Нужны электролитические конденсаторы с теми же параметрами: ёмкостью, напряжением и размерами. Для цепей питания процессора применяют низкоимпедансные (low ESR) конденсаторы на температуру 105 градусов. Напряжение берут не ниже исходного, можно с небольшим запасом. Ёмкость отличаться от оригинальной должна минимально.

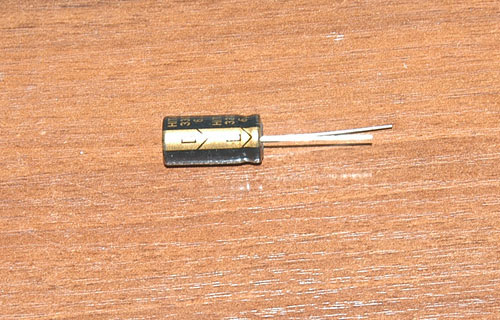

Параметры написаны на корпусе: например, 1000 мкФ 6,3 В. Диаметр и высота важны, потому что рядом стоят радиаторы и дроссели. Отметьте и полярность: минус виден по светлой полосе на боку банки.

Что понадобится для работы

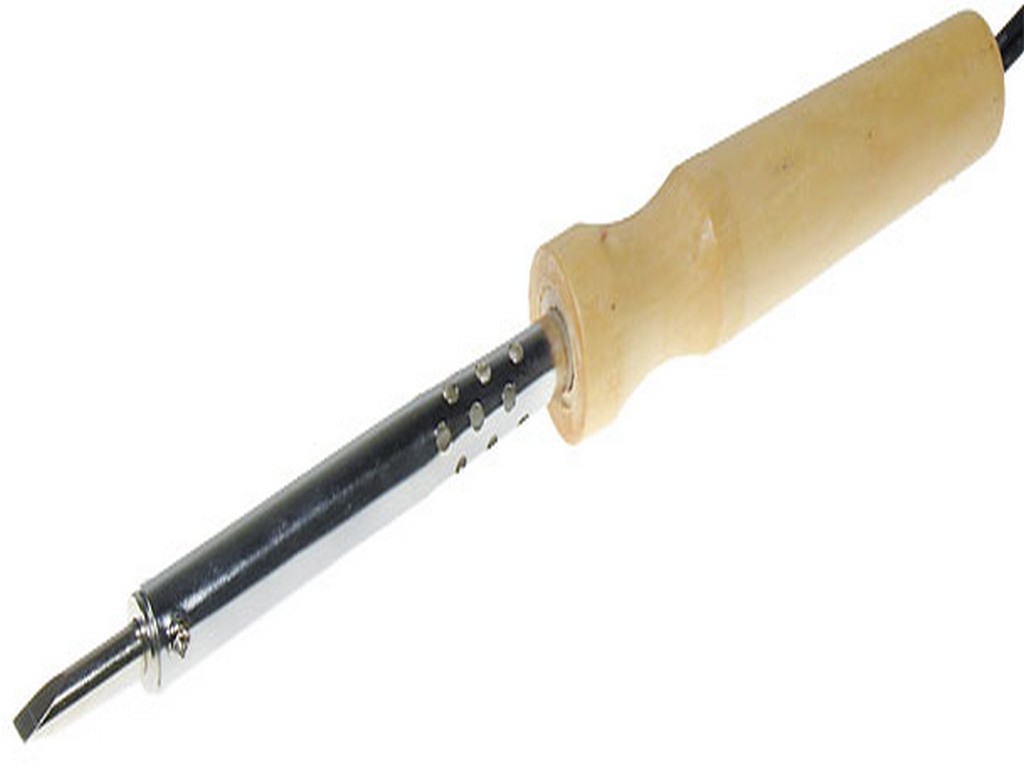

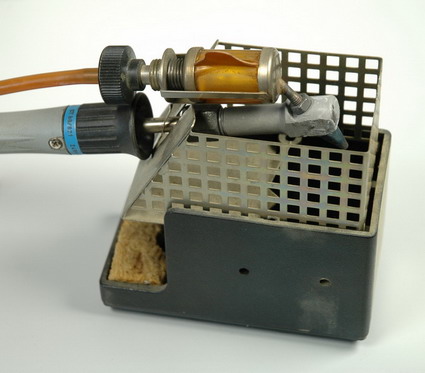

  • Паяльник мощностью 40-60 Вт с тонким жалом или паяльная станция.
  • Оплётка для удаления припоя или оловоотсос.
  • Флюс и тонкий припой.
  • Изопропиловый спирт и щётка для очистки.
  • Новые конденсаторы и пинцет.

Порядок замены по шагам

  1. Отключите компьютер, выньте вилку из розетки и снимите плату. Подождите несколько минут, пока остаточные заряды разрядятся.
  2. Сфотографируйте плату и запишите маркировку и полярность каждого конденсатора.

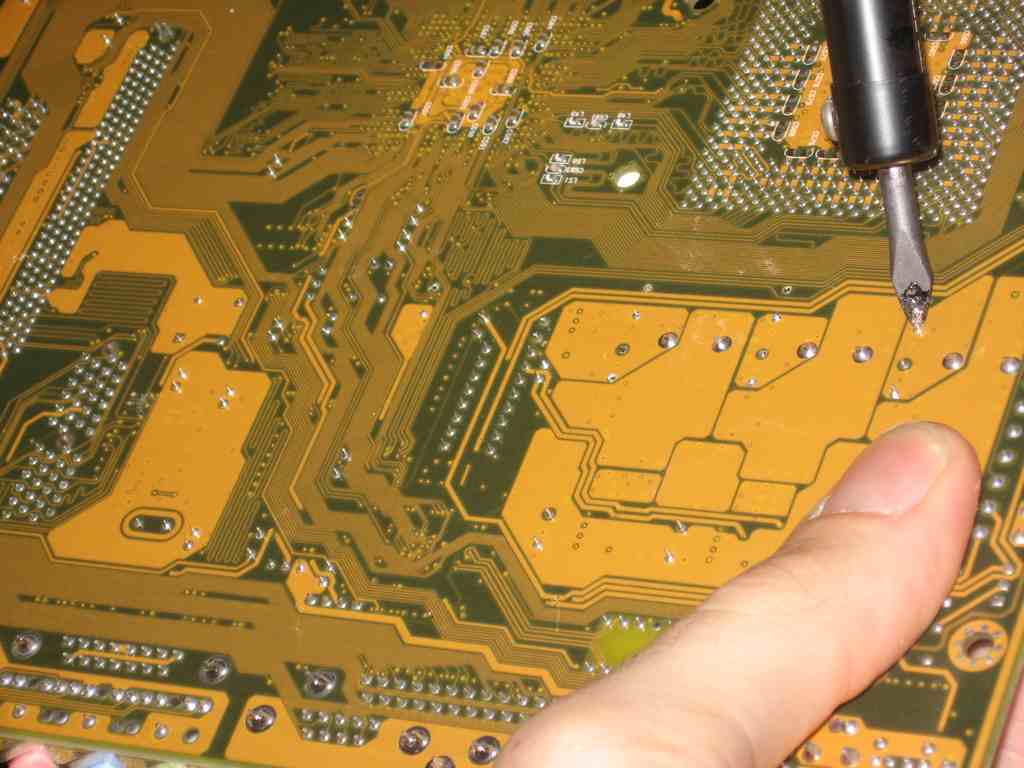

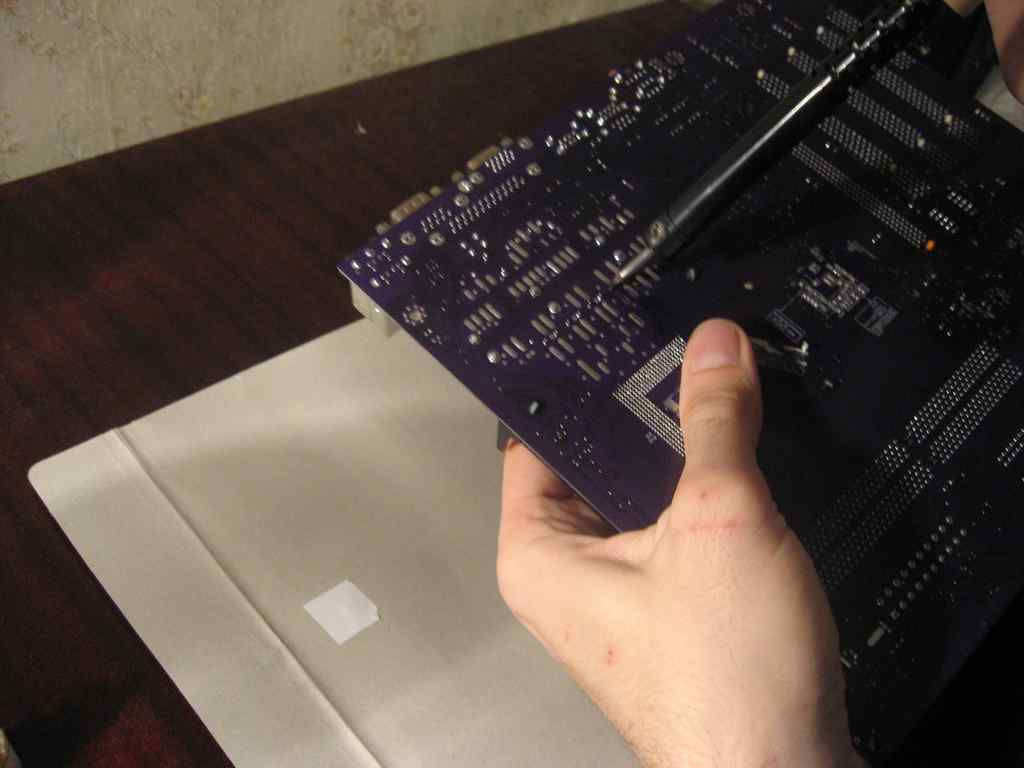

  3. Прогрейте вывод и аккуратно извлеките старый конденсатор, поочерёдно нагревая каждый контакт. На многослойных платах не перегревайте площадки.

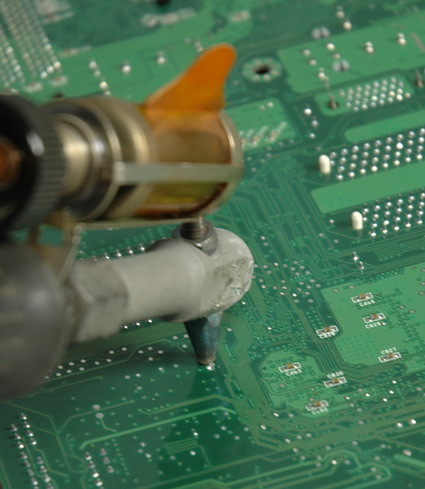

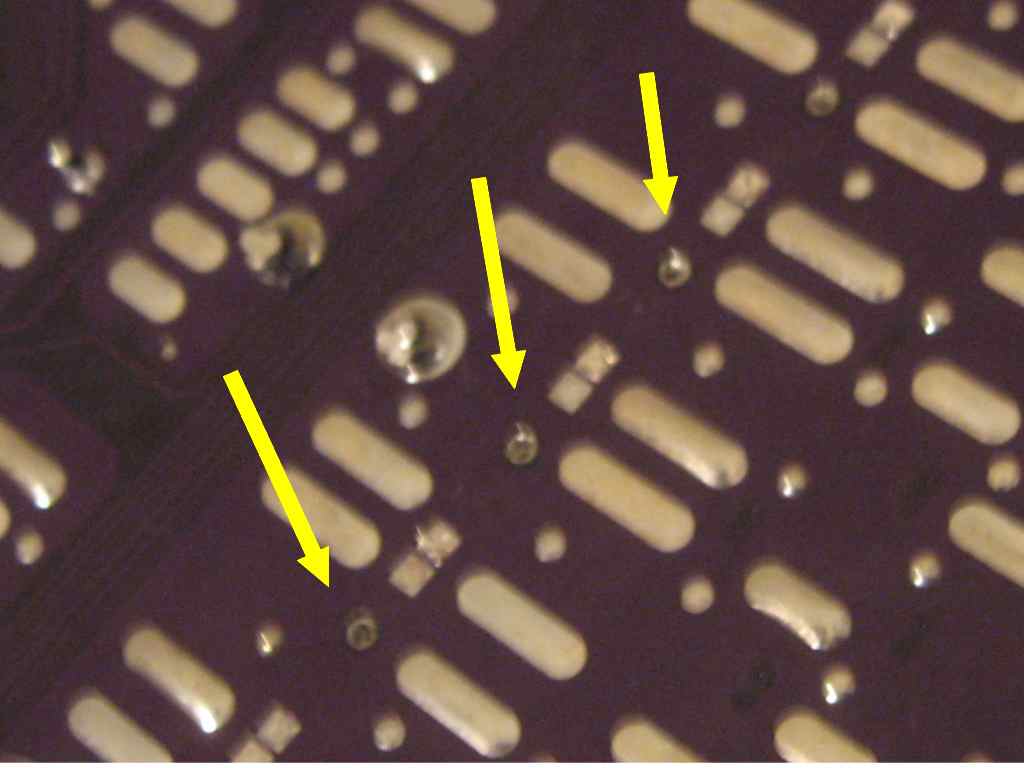

  4. Очистите отверстия оплёткой или отсосом, чтобы припой не закрывал пайку.

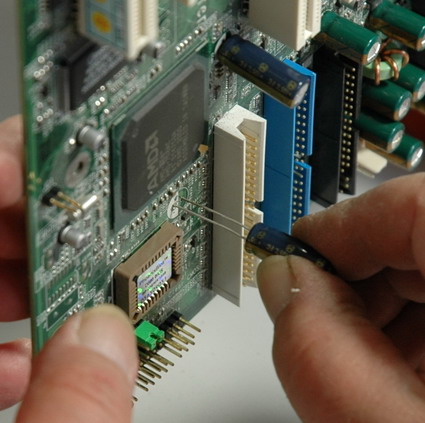

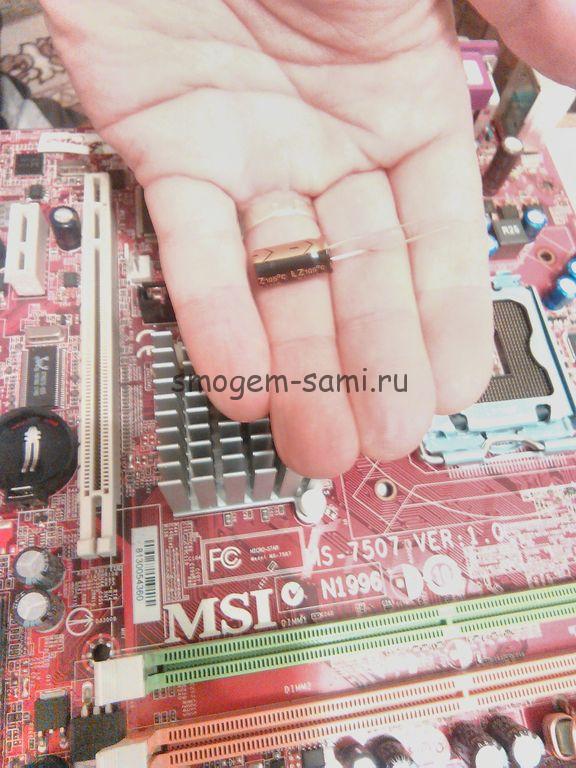

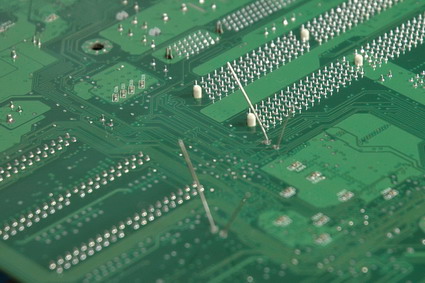

  5. Установите новый конденсатор с учётом полярности и впаяйте выводы.
  6. Обрежьте лишнее, отмойте флюс спиртом и осмотрите пайку.

Проверка после ремонта

Перед сборкой осмотрите плату на предмет замыканий припоя и отслоившихся дорожек. Подключите минимальный набор: процессор, память, видео и блок питания. Включите и проверьте стабильность работы, температуру и напряжения в BIOS.

Если плата не стартует, проверьте и остальные детали цепи питания: транзисторы, дроссели и микросхему ШИМ. Нередко вздутые конденсаторы - следствие перегрева или слабого блока питания.

Когда лучше обратиться в сервис

Не беритесь за ремонт без практики пайки: можно оторвать дорожку, и плата станет непригодной. Если плата дорогая, находится на гарантии или поражено много элементов, отдайте её специалисту. Вместе с заменой конденсаторов полезно проверить блок питания, ведь его неисправность часто приводит к повторному вздутию.

Частые вопросы

Можно ли использовать конденсатор с большей ёмкостью?

Небольшое превышение допустимо, но сильное отклонение может нарушить работу цепи питания. Лучше брать равные значения.

Как определить полярность на плате?

На плате обычно закрашена половина посадочного круга, а у конденсатора минус отмечен светлой полосой.

Нужно ли менять все конденсаторы сразу?

Меняйте вздутые и те, что стоят рядом в одной цепи, особенно из одной партии.

Сколько стоит ремонт в сервисе?

Это зависит от платы и числа элементов, уточните в мастерской после диагностики.
