Устройство дециметровой антенны: самодельная антенна волновой канал

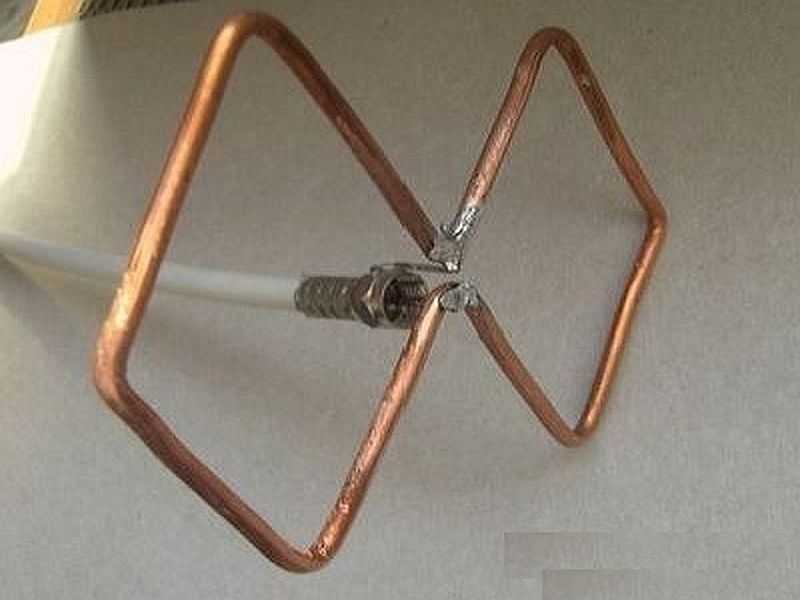

Дециметровая антенна своими руками собирается за вечер из медной проволоки или трубки и куска доски. Чаще всего делают антенну типа волновой канал: она проста и даёт заметное усиление в нужном направлении. Разберём устройство, принцип расчёта и порядок настройки для приёма цифрового телевидения.

Устройство дециметровой антенны: самодельная антенна волновой канал
Содержание
  1. Как устроена антенна волновой канал
  2. Какие размеры нужны
  3. Материалы для самодельной ДМВ антенны
  4. Сборка по шагам
  5. Настройка и частые ошибки

Как устроена антенна волновой канал

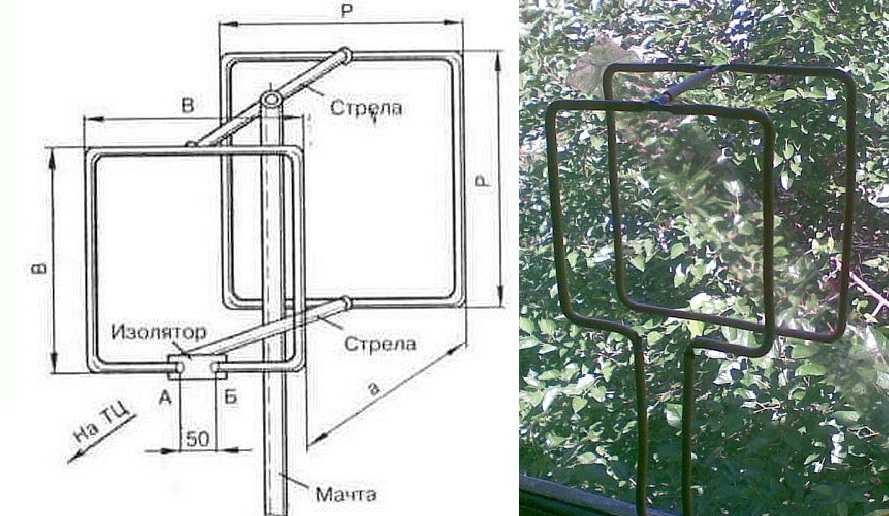

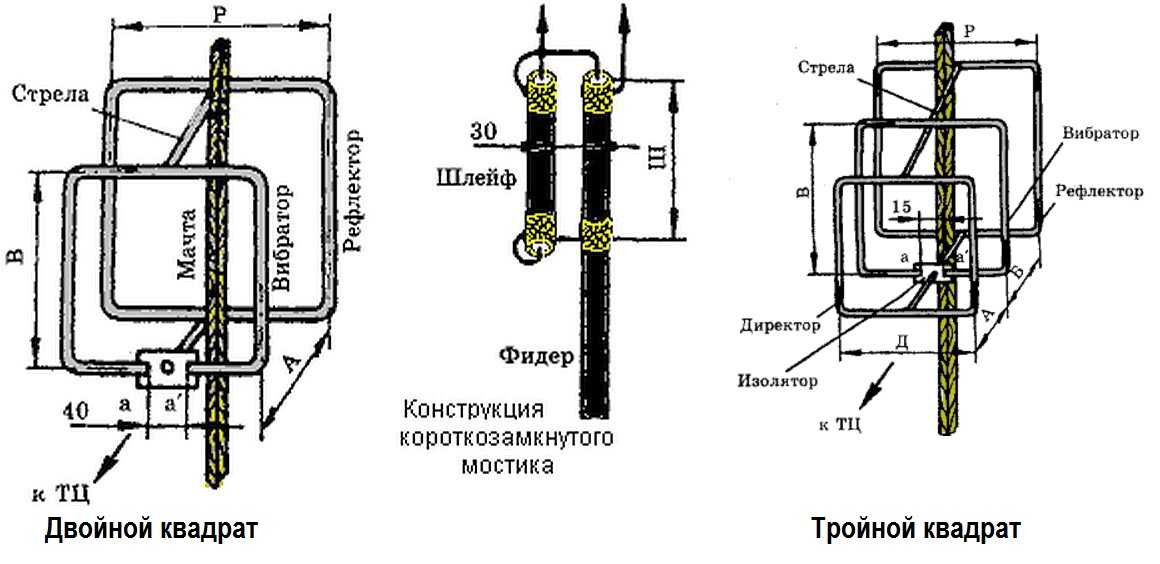

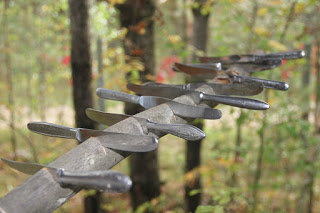

Антенна Уда-Яги состоит из нескольких параллельных элементов на общей несущей стреле. Активный элемент, вибратор, соединён с кабелем. Позади него стоит рефлектор, чуть длиннее вибратора, а впереди - один или несколько директоров, чуть короче.

Рефлектор отражает волну обратно на вибратор, директоры направляют её. В итоге антенна принимает сигнал с одной стороны, а с других подавляет его. Это полезно, когда нужно отсечь помехи.

Какие размеры нужны

Размеры зависят от частоты, на которой вы принимаете мультиплекс. Антенна узкополосная, поэтому считать её нужно на центр нужного канала или группы близких каналов. Если каналы разнесены далеко, лучше выбрать широкополосную конструкцию.

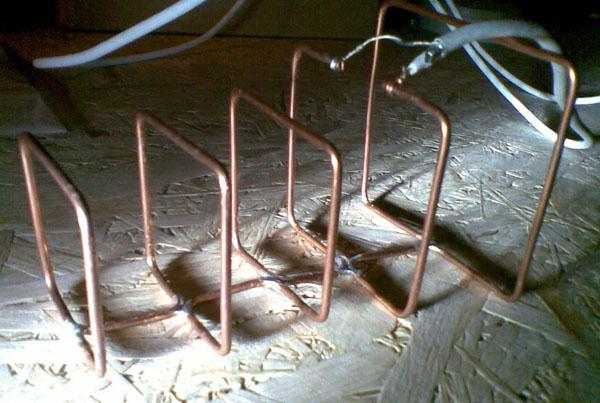

Сборка антенны волновой канал
Сборка антенны волновой канал

Для приблизительного расчёта используют длину волны: λ = 300 / f, где f в мегагерцах, результат в метрах. Для канала около 600 МГц длина волны около 500 мм.

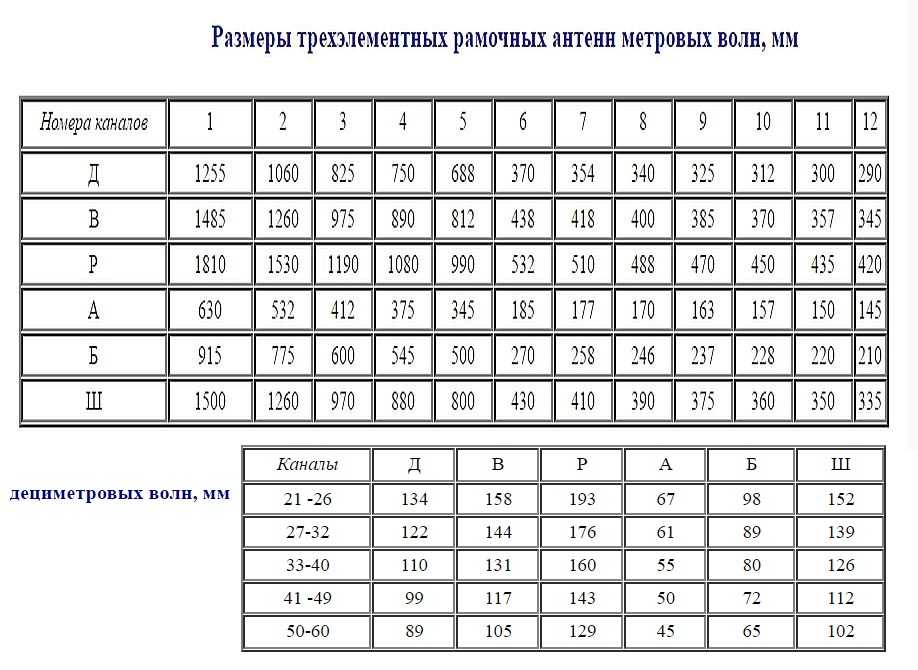

ЭлементОриентировочная длинаРасстояние
Вибратороколо половины длины волны-
Рефлекторна несколько процентов длиннее вибраторапримерно 0,25 длины волны до вибратора
Директорна несколько процентов короче вибраторапримерно 0,15-0,2 длины волны

Эти значения приблизительные. Точная геометрия зависит от диаметра проводника и числа элементов, поэтому лучше пользоваться онлайн-калькулятором антенны Уда-Яги или программой моделирования.

Материалы для самодельной ДМВ антенны

Элементы делают из медной трубки или провода диаметром 2-5 мм, можно использовать алюминиевую трубку. Стрела - деревянная рейка или пластиковая труба, она не искажает поле. Металлическую стрелу применяют, но тогда вибратор нужно крепить с учётом её влияния.

Для снижения потерь используют коаксиальный кабель с волновым сопротивлением 75 Ом. Разъём F или штекер для телевизора выбирают под вход вашего приёмника.

Сборка по шагам

  1. Рассчитайте размеры для нужного канала цифрового ТВ.
  2. Нарежьте элементы и подготовьте стрелу.
  3. Закрепите рефлектор, вибратор и директоры на заданных расстояниях.

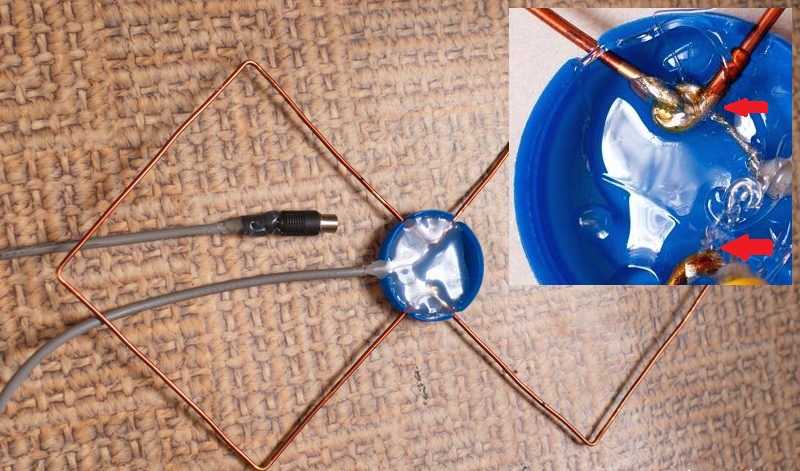

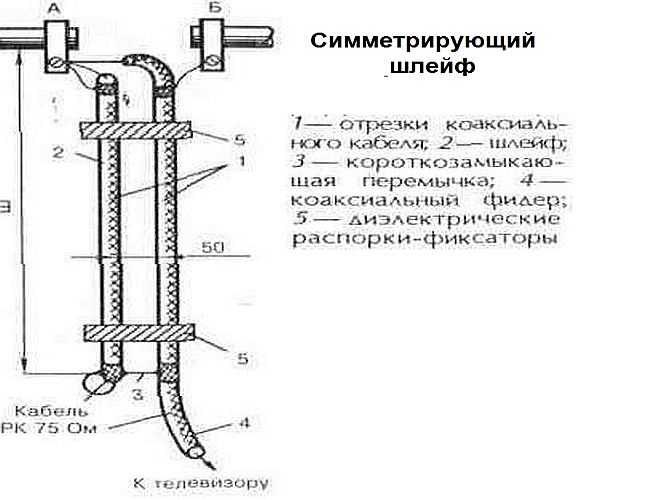

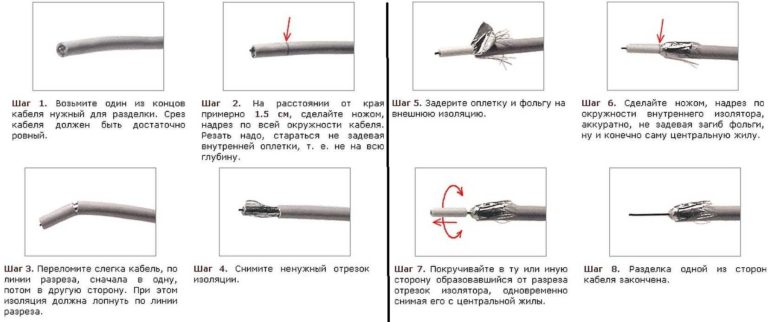

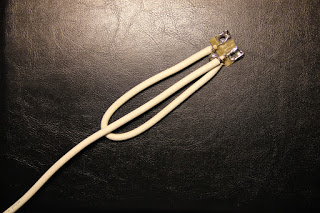

  4. Припаяйте кабель к вибратору и заизолируйте место пайки.
  5. Подключите антенну к приёмнику и поверните её по направлению на телецентр.

Простейшая схема с тремя-четырьмя элементами даёт усиление порядка нескольких единиц децибел. Дальнейшее увеличение числа элементов повышает усиление всё меньше и усложняет сборку.

Настройка и частые ошибки

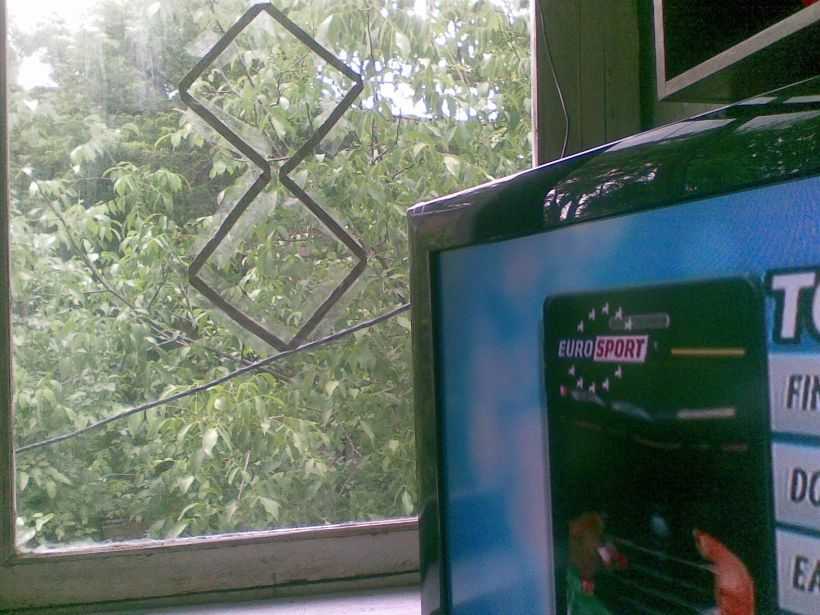

Антенну устанавливают как можно выше и разворачивают в сторону телебашни. Плавно поворачивайте её и смотрите на уровень и качество сигнала в меню приёмника. Помехи дают соседние здания и деревья, поэтому иногда помогает смещение на полметра.

Типичные ошибки: неточные размеры, плохая пайка, слишком длинный кабель и размещение внутри здания с толстыми стенами. Для уличной установки защитите соединения от влаги и не заземляйте мачту самостоятельно в грозу.

Частые вопросы

Какая антенна лучше для цифрового ТВ: волновой канал или логопериодическая?

Волновой канал подходит, когда мультиплексы близки по частоте. При большом разносе частот лучше логопериодическая.

Из чего сделать самодельную дециметровую антенну?

Из медной или алюминиевой трубки и деревянной или пластиковой стрелы. Подойдёт и медный провод 2-5 мм.

Сколько элементов нужно в антенне?

Для самодельной достаточно рефлектора, вибратора и одного-трёх директоров. Больше элементов сложнее собрать.

Какой кабель использовать?

Коаксиальный кабель с волновым сопротивлением 75 Ом.
