Антенна для радио своими руками решает проблему слабого приёма на музыкальном центре или магнитоле. Самый простой вариант - диполь из двух отрезков провода, который собирается за полчаса и настраивается под диапазон FM.

Простая антенна для радио: как сделать антенну для музыкального центра
Содержание
  1. Принцип работы FM-диполя
  2. Расчёт длины плеч
  3. Что понадобится
  4. Как собрать антенну
  5. Другие варианты самодельных антенн
  6. Как улучшить приём радио

Принцип работы FM-диполя

Диполь состоит из двух плеч, расположенных на одной линии, а сигнал снимается в месте разрыва между ними. Длина каждого плеча равна четверти длины волны, а всего диполь примерно вдвое больше. Диапазон FM занимает 88-108 МГц, поэтому длина волны около трёх метров.

Практический расчёт простой: длина волны в метрах равна 300, делённым на частоту в мегагерцах. Для середины диапазона, около 98 МГц, одно плечо получается примерно 70-75 см.

Расчёт длины плеч

Частота станцииОдно плечо (ориентир)
88 МГцоколо 80 см
98 МГцоколо 73 см
108 МГцоколо 66 см

Для всего диапазона обычно хватает плеч по 70-75 см. Если важна одна станция, подгоните длину под её частоту, укоротив провод небольшими шагами.

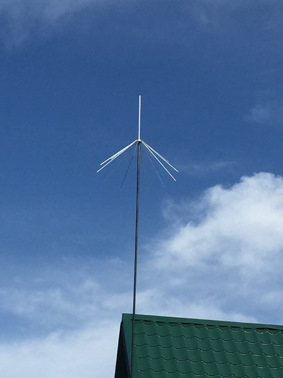

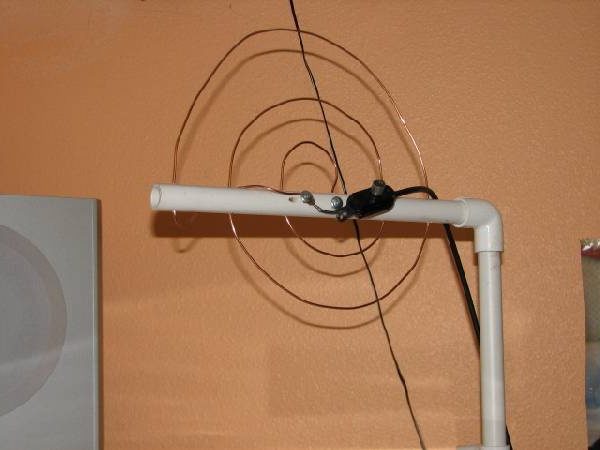

Самодельная FM-антенна
Самодельная FM-антенна

Что понадобится

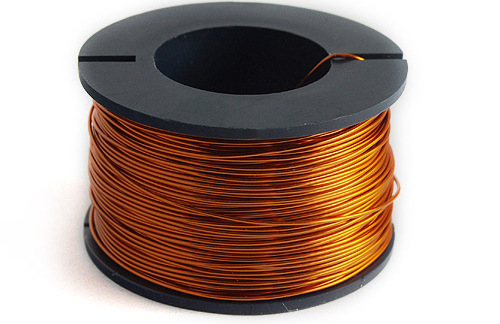

  • Медный провод или два отрезка многожильного кабеля, по 75-80 см каждый.
  • Коаксиальный кабель 75 Ом с антенным штекером под вход магнитолы.
  • Изолента или термоусадка, стяжка, нож или бокорезы.
  • Крепёж: крючки, клипсы, рейка для подвеса.

Как собрать антенну

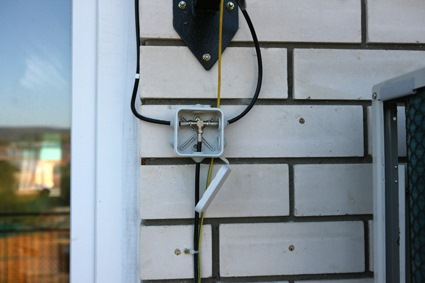

Зачистите коаксиальный кабель: центральную жилу соедините с одним плечом, а оплётку - с другим. Места соединения тщательно изолируйте. Стяжкой зафиксируйте центр диполя, чтобы плечи не расходились.

Расположите плечи на одной прямой, горизонтально или вертикально. Многие передатчики вещают с горизонтальной поляризацией, но на практике попробуйте оба положения и выберите то, где сигнал лучше.

  1. Нарежьте два одинаковых плеча.
  2. Соедините их с коаксиальным кабелем.
  3. Изолируйте и закрепите центр.
  4. Подключите кабель к антенному входу.
  5. Поднимите антенну повыше и подстройте положение.

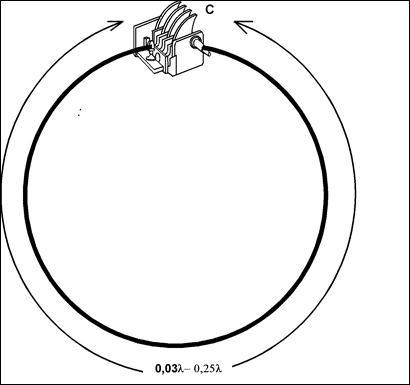

Другие варианты самодельных антенн

Если места мало, можно собрать антенну из отрезка двухжильного провода, сложенного в петлю, или использовать ленточный кабель. Такой вариант называют сложенным диполем: он лучше согласуется со входом на 300 Ом. Для автомобиля подойдёт штыревая антенна, длина которой близка к четверти волны.

Самодельная антенна не заменит качественную заводскую при большом расстоянии до передатчика, но для городских условий её часто хватает.

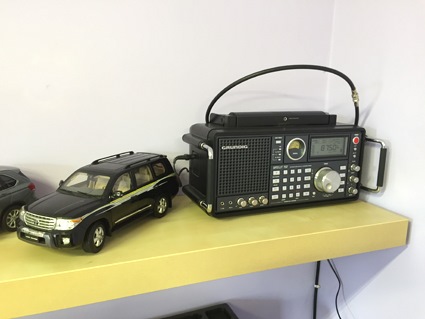

Как улучшить приём радио

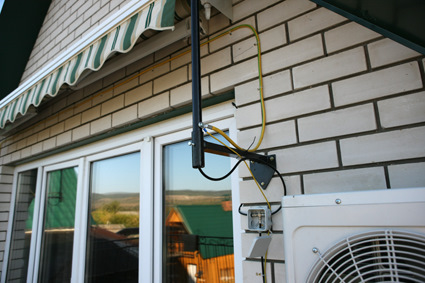

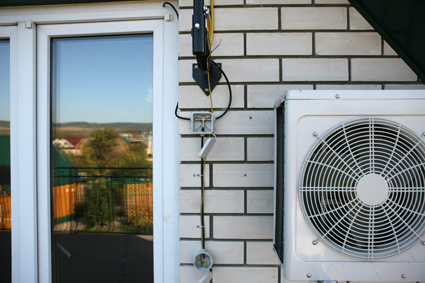

Разместите антенну как можно выше, у окна, подальше от металлических предметов и работающей электроники. Не прокладывайте кабель вдоль сетевых проводов. Для гаража или дачи подойдёт тот же диполь, но на мачте, а в автомобильной антенне длину подбирают по размеру штыря.

Если вход магнитолы рассчитан на 300 Ом или имеет винтовые клеммы, используйте согласующее устройство (балун) или сложенный диполь. Проверьте и качество разъёмов: окислённые контакты сильно ухудшают звук.

Частые вопросы

Какой длины делать FM-антенну?

Каждое плечо диполя около 70-75 см для середины диапазона 88-108 МГц, то есть всего примерно 1,5 м.

Какой кабель нужен для антенны?

Коаксиальный кабель 75 Ом с антенным штекером, подходящим к входу магнитолы.

Как расположить диполь?

Горизонтально или вертикально, попробуйте оба положения. Поднимите антенну выше и держите подальше от металла.

Можно ли использовать простой провод без диполя?

Можно как временное решение, но диполь работает заметно лучше и стабильнее.
