Самодельная антенна для 3G модема нужна там, где сигнал оператора слабый: на даче, в частном доме на окраине или в подвале. Одна из самых популярных схем - зигзагообразная антенна Харченко, которую можно сделать из медной проволоки и куска фольгированного материала. Ниже расчёт размеров по частоте, порядок сборки и таблица для разных диапазонов.

Самодельная антенна для 3G модема: расчет антенны Харченко зигзаг
Содержание
  1. Как работает антенна Харченко зигзаг
  2. Какую частоту рассчитывать
  3. Что нужно для сборки
  4. Порядок изготовления
  5. Подключение к модему без внешнего разъёма
  6. Установка и наведение на вышку
  7. Частые ошибки и чего ждать

Как работает антенна Харченко зигзаг

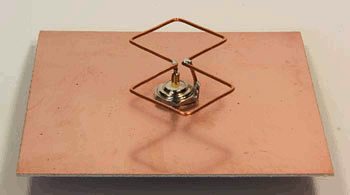

Антенна Харченко - это направленный излучатель из двух одинаковых ромбов или квадратов, соединённых в центре. Проволока изгибается зигзагом, и каждое звено играет роль элемента с определённой длиной. Позади излучателя ставят плоский отражатель, поэтому антенна принимает сигнал в одном направлении и хуже реагирует на помехи со стороны.

Для модема такая антенна даёт заметный выигрыш по сравнению со штатной антенной модема. Реальное усиление зависит от точности изготовления и условий, и чудес ждать не стоит, но разница между нестабильным и устойчивым приёмом ощутима. Антенна хорошо подходит там, где вышка находится в прямой видимости.

Принцип работы основан на длине волны. Чем выше частота, тем меньше размеры. Поэтому первым делом нужно узнать частоту, на которой работает ваш оператор и модем.

Какую частоту рассчитывать

Сети третьего поколения работают в нескольких диапазонах. В одних регионах это диапазон около 900 МГц, в других около 2100 МГц. Узнайте точную частоту в настройках модема или у оператора, потому что от неё зависят все размеры антенны.

Длина волны в сантиметрах считается просто: делим 30000 на частоту в мегагерцах. Для 2100 МГц получаем около 14,3 см, для 900 МГц около 33 см. Дальше размеры звена берут как четверть длины волны: сторона квадрата равна четверти длины волны.

Частота, МГцДлина волны, смСторона квадрата, смРасстояние до отражателя, см
90033,38,3около 5-7
180016,74,2около 2,5-3,5
210014,33,6около 2-3

Расстояние до отражателя составляет порядка 0,15-0,25 длины волны. Его подбирают опытным путём, поэтому оставьте возможность его менять при настройке.

Что нужно для сборки

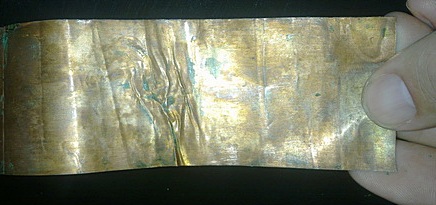

Для антенны хватит медной или латунной проволоки диаметром около полутора-трёх миллиметров, листа фольгированного текстолита или металлической сетки для отражателя, коаксиального кабеля и разъёма под модем. Часть модемов имеет внешний разъём антенны, а в других нужно делать контактную площадку или использовать специальный переходник.

  • Медная проволока для излучателя.
  • Отражатель размером заметно больше излучателя.
  • Коаксиальный кабель с сопротивлением 50 Ом и подходящим разъёмом.
  • Паяльник, припой, пластиковые стойки для крепления.

Порядок изготовления

  1. Рассчитайте длину стороны по формуле и отрежьте проволоку с запасом.

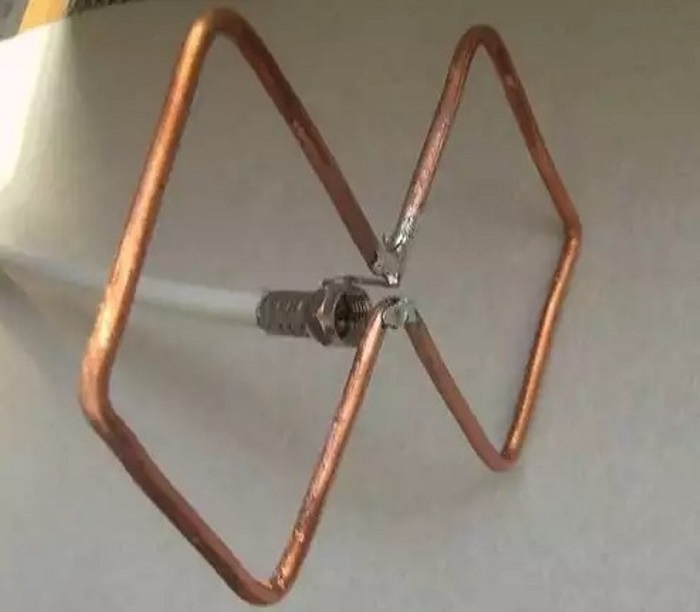

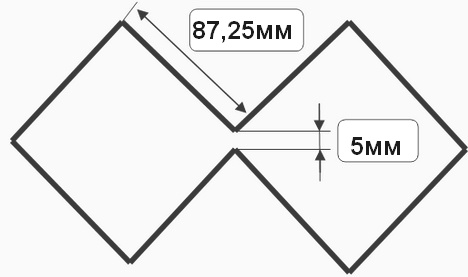

  2. Согните проволоку по шаблону в виде двух квадратов, соединённых в центре.

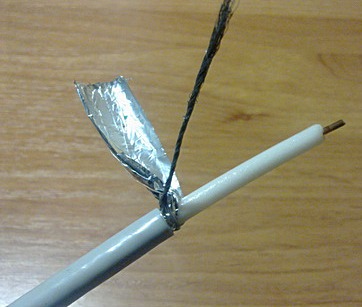

  3. Припаяйте центральные жилы кабеля и оплётку к точкам питания в середине излучателя.

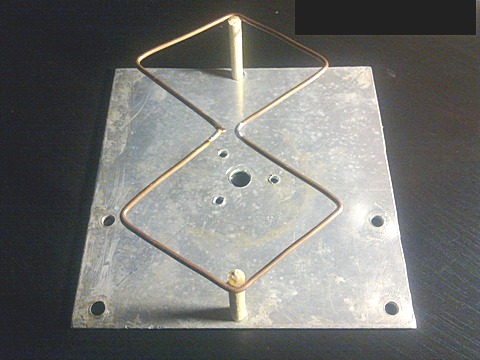

  4. Закрепите излучатель на изоляционных стойках перед отражателем на расчётном расстоянии.
  5. Подключите кабель к модему и проверьте уровень сигнала.

Соединения паяйте аккуратно, не перегревая жилу кабеля. Кабель должен быть как можно короче, поскольку длинный кабель съедает выигрыш от антенны. Для стыка с кабелем используйте влагозащиту, если антенна будет стоять на улице.

Подключение к модему без внешнего разъёма

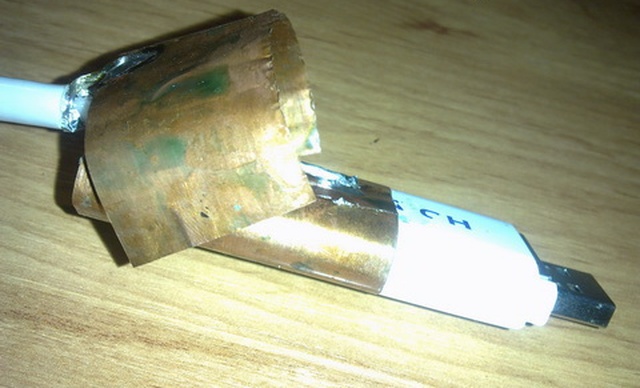

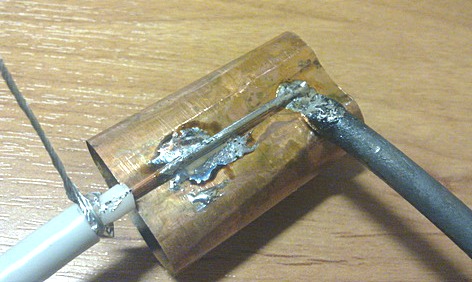

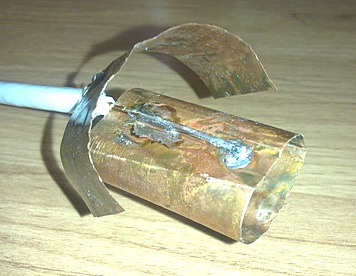

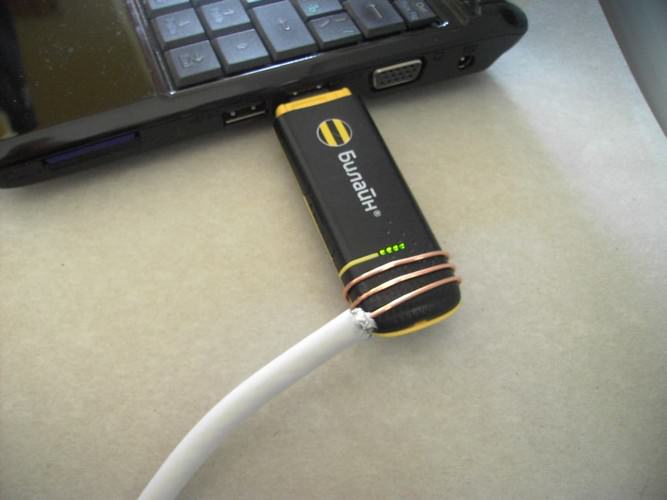

Не у всех модемов есть гнездо для внешней антенны. Если разъёма нет, используют переходник с контактной площадкой, которая прикладывается к встроенной антенне модема, либо размещают модем в самой конструкции рядом с излучателем. Такой способ даёт меньший выигрыш, но всё равно помогает.

Некоторые владельцы выносят сам модем на мачту и подключают к компьютеру по USB-кабелю, потому что потери в антенном кабеле больше, чем в кабеле данных. Для длинных трасс применяют активные USB-удлинители. Модем при этом защищают герметичным боксом от дождя и конденсата.

Установка и наведение на вышку

Уровень сигнала смотрите в программе модема или в настройках. Поднимайте антенну повыше и медленно поворачивайте на разные стороны, замечая значение сигнала после каждого шага. Лучше всего принимает направление на ближайшую вышку оператора, если между вами нет холмов и зданий.

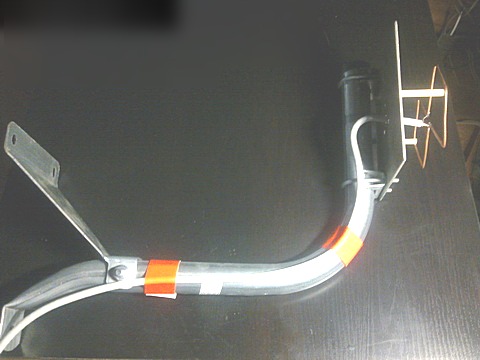

Закрепляйте антенну вдали от металлических конструкций и проводов, а выше по мачте. Сильный ветер и дождь не должны сдвигать направление, поэтому крепление должно быть жёстким. Громоотвод и заземление мачты делайте по правилам: молния и статика опасны для техники и людей.

Частые ошибки и чего ждать

Самая частая ошибка - расчёт на неверную частоту. Узнайте диапазон, прежде чем гнуть проволоку. Вторая - длинный тонкий кабель и плохая пайка. Третья - излучатель без отражателя, из-за чего вся направленность теряется.

Если после сборки усиление невелико, подвигайте отражатель, отрегулируйте расстояние и проверьте пайку. При слабом сигнале помогает и покупка готовой антенны с усилением, а самодельная нужна, когда хочется сэкономить и поработать руками.

Частые вопросы

Как рассчитать антенну Харченко?

Найдите длину волны, разделив 30000 на частоту в мегагерцах, и возьмите четверть как сторону квадрата. Расстояние до отражателя подбирают в пределах нескольких сантиметров.

Какую частоту использует 3G модем?

Обычно это диапазон около 900 или 2100 МГц, в зависимости от оператора и региона. Точное значение смотрите в настройках модема.

Сколько даёт усиление самодельная антенна?

Заметный выигрыш, но точное значение зависит от точности изготовления и условий приёма. Чудес ждать не стоит.

Какой кабель использовать?

Коаксиальный с сопротивлением 50 Ом, как можно короче. Длинный тонкий кабель снижает эффект.

Нужен ли отражатель?

Да. Без него антенна теряет направленность и теряет большую часть усиления.
