Что такое диод Шоттки: характеристики и проверка мультиметром

Диод Шоттки - это полупроводниковый диод с переходом металл - полупроводник, у которого малое прямое падение напряжения и очень высокое быстродействие. Его ставят в импульсных блоках питания, зарядных устройствах и генераторах. Разберем, как он устроен, чем отличается от обычного диода и как его проверить мультиметром.

Что такое диод Шоттки: характеристики и проверка мультиметром
Содержание
  1. Принцип работы диода Шоттки
  2. Чем отличается от обычного диода
  3. Основные характеристики
  4. Обозначение на схеме
  5. Как проверить диод Шоттки мультиметром
  6. Где применяют и как не ошибиться при замене

Принцип работы диода Шоттки

В обычном диоде используется p-n переход между двумя областями полупроводника. В диоде Шоттки барьер образуется на границе металла и полупроводника. Из-за этого при пропускании тока почти нет накопления неосновных носителей заряда, и диод очень быстро переключается.

Прямое падение напряжения у него заметно ниже, чем у кремниевого диода, поэтому на нем выделяется меньше тепла, а КПД схемы выше. Такая особенность делает его удобным в низковольтных выпрямителях.

Чем отличается от обычного диода

ПараметрДиод ШотткиОбычный кремниевый диод
Прямое падение напряженияМалоеБольше
Скорость переключенияОчень высокаяНиже
Обратное напряжениеОбычно небольшоеМожет быть высоким
Обратный ток утечкиЗаметный, растет с температуройМалый
ПрименениеИмпульсные схемы, низковольтные выпрямителиСетевые выпрямители, общее назначение

Недостатки диода Шоттки: ограниченное обратное напряжение и больший ток утечки, который растет при нагреве. Для сетевого выпрямления на 230 В его обычно не ставят.

Основные характеристики

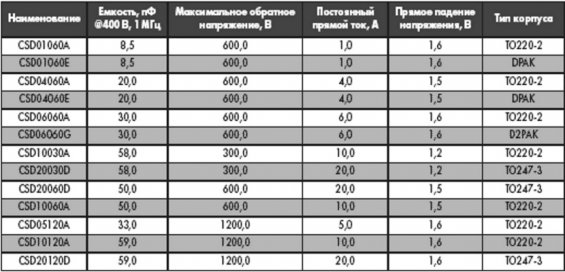

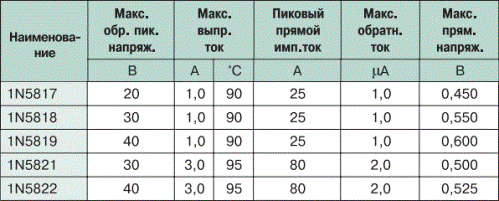

  • Максимальный прямой ток: сколько ампер диод выдерживает постоянно.
  • Допустимое обратное напряжение: выше него начинается пробой.
  • Прямое падение напряжения при заданном токе.
  • Обратный ток утечки при заданном напряжении и температуре.

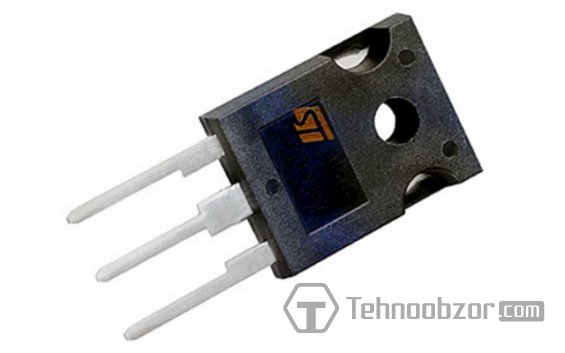

  • Тип корпуса: выводной или SMD, одиночный или сдвоенный.

Конкретные значения для вашего диода берите из документации: по надписи на корпусе найдите описание производителя.

Обозначение на схеме

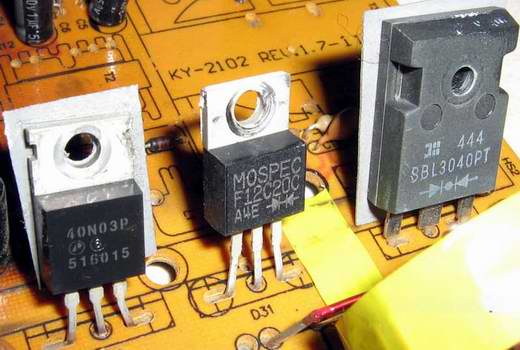

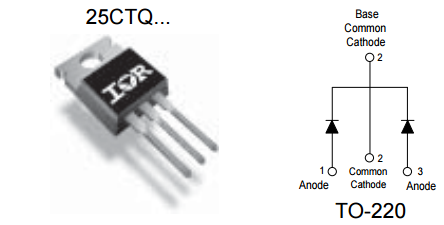

Диод Шоттки рисуют как обычный диод, но катодная черта имеет загнутые концы, похожие на букву S. Анод находится со стороны треугольника, катод - со стороны черты. На корпусе катод отмечен полосой. Сдвоенные диоды часто делают с общим катодом или общим анодом в одном корпусе, например в блоках питания компьютеров.

Как проверить диод Шоттки мультиметром

Отключите питание и выпаяйте диод или хотя бы один вывод: в схеме проверка может быть неверной. Переведите мультиметр в режим проверки диодов, значок диода со стрелкой.

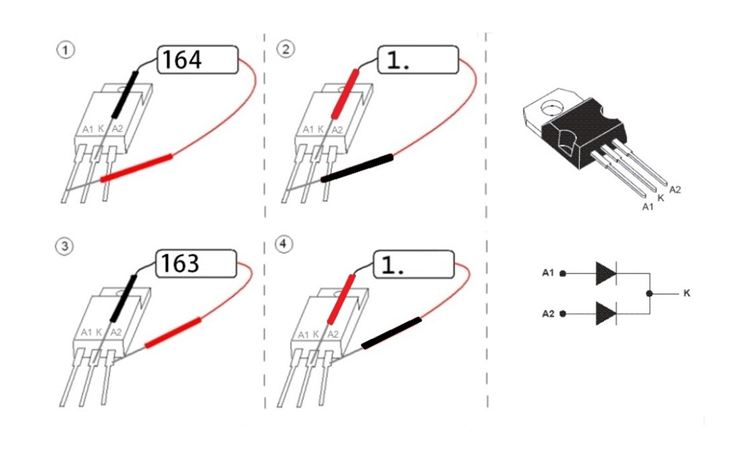

  1. Подключите красный щуп к аноду, черный к катоду. Прибор покажет прямое падение напряжения, заметно меньше, чем у обычного кремниевого диода.
  2. Поменяйте щупы. В обратном направлении прибор должен показать обрыв, то есть единицу на дисплее.
  3. Если в обоих направлениях показано почти ноль, диод пробит. Если в обоих обрыв, диод оборван.

У маломощных диодов в обратном направлении может быть небольшая утечка. Если сомневаетесь, сравните с заведомо исправным диодом такого же типа. Помните, что в блоке питания от сети остаточный заряд в конденсаторах опасен, перед проверкой разрядите их.

Где применяют и как не ошибиться при замене

Диоды Шоттки стоят в выходных выпрямителях импульсных блоков питания, в преобразователях напряжения, солнечных панелях как защита от обратного тока и в схемах генераторов. При замене подберите диод с таким же или большим током и не меньшим обратным напряжением. Не заменяйте диод Шоттки обычным без пересчета схемы: возрастут потери и нагрев.

Частые вопросы

Чем диод Шоттки отличается от обычного?

У него металлический барьер вместо p-n перехода, поэтому меньше прямое падение напряжения и выше быстродействие. Зато ниже допустимое обратное напряжение и больше утечка.

Как проверить диод Шоттки мультиметром?

В режиме проверки диодов в прямом направлении прибор показывает небольшое падение напряжения, в обратном - обрыв. Короткое замыкание в обе стороны означает пробой.

Как определить катод диода?

Катод отмечен полосой на корпусе. На схеме катодная черта диода Шоттки имеет загнутые концы.

Можно ли заменить диод Шоттки обычным?

Не рекомендуется без пересчета: потери и нагрев вырастут, а быстродействие упадет. В импульсных схемах нужен диод Шоттки или быстрый диод с подходящими параметрами.
