Самодельные Wi-Fi антенны: спиральная антенна своими руками

Самодельная wifi антенна помогает усилить сигнал в частном доме, на даче или во дворе, когда штатная антенна роутера не справляется. Одна из простых конструкций - спиральная антенна, направленная в нужную сторону. Разберём, как её рассчитать, из чего собрать и как проверить результат.

Самодельные Wi-Fi антенны: спиральная антенна своими руками
Содержание
  1. Как работает спиральная антенна
  2. Расчёт размеров для 2,4 ГГц
  3. Что понадобится
  4. Порядок сборки
  5. Проверка и частые ошибки

Как работает спиральная антенна

Спиральная, или геликоидальная, антенна представляет собой провод, намотанный в виде пружины на оправке, с металлическим экраном позади. В осевом режиме она излучает вдоль оси спирали и даёт направленный луч, а поляризация у неё круговая.

Это удобно, когда нужно направить сигнал на соседнее здание или в конкретную комнату, но не подходит для равномерного покрытия вокруг. Для всенаправленного покрытия лучше другая конструкция.

Расчёт размеров для 2,4 ГГц

Длина волны на частоте 2,4 ГГц около 125 мм. Основное правило: длина одного витка равна длине волны, шаг между витками около четверти длины волны.

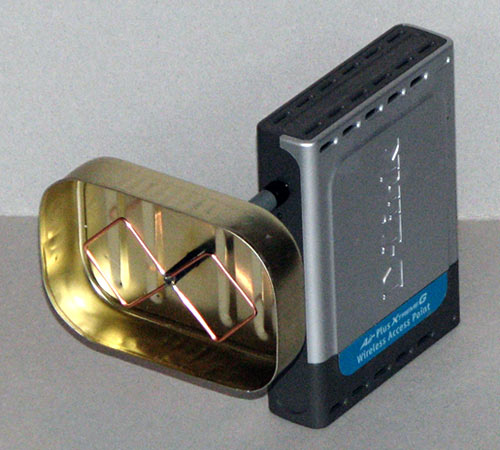

Сборка спиральной антенны
Сборка спиральной антенны
ПараметрЗначение
Диаметр спиралиоколо 40 мм
Шаг между виткамиоколо 31 мм
Число витковот 5 до 10
Диаметр экранаоколо 120 мм
Диаметр провода1-2 мм

Чем больше витков, тем выше усиление и уже луч. При 5-6 витках охват шире, при 8-10 антенна сильнее вытянута и точнее направлена.

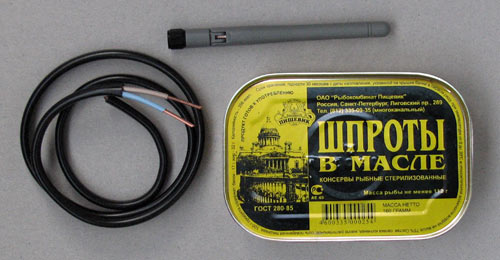

Что понадобится

  • Оправка из пластиковой трубы диаметром около 40 мм.

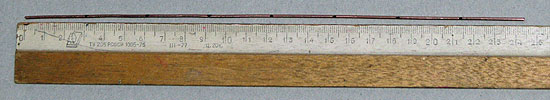

  • Медный провод толщиной 1-2 мм, в эмали или без неё.
  • Экран: металлический диск или квадрат 120 мм, можно из фольгированного текстолита или жести.
  • Коаксиальный кабель 50 Ом и подходящий разъём для роутера.
  • Паяльник, клей, термоусадка.

Порядок сборки

  1. Намотайте провод на оправку с равным шагом и закрепите концы.
  2. Закрепите спираль на экране так, чтобы первый виток находился над ним на небольшом расстоянии.

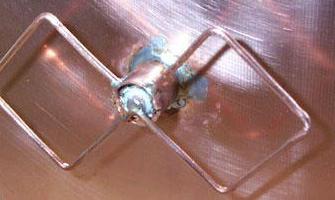

  3. Припаяйте центральную жилу кабеля к началу спирали, оплётку к экрану.
  4. Сделайте согласование с кабелем, например полоской меди, и зафиксируйте конструкцию.

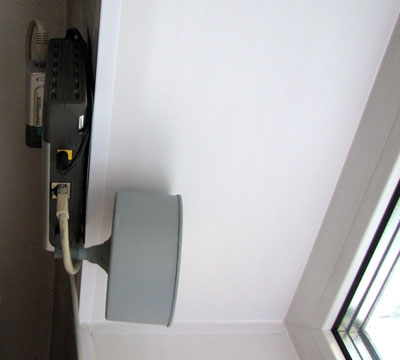

  5. Подключите к роутеру и направьте антенну на нужную зону.

Направление намотки задаёт поляризацию, правая или левая. Если антенна работает в паре с такой же, поляризации лучше совпадать.

Проверка и частые ошибки

Результат оценивают по уровню сигнала на телефоне или ноутбуке до и после установки. Для точной настройки нужен анализатор антенн, но для дома хватает приложения, которое показывает уровень сигнала в децибелах.

Типичные ошибки: неточные размеры, неровный шаг витков, плохая пайка и слишком длинный кабель. Усиление от самоделки не бывает больше, чем у хорошей заводской антенны, поэтому если сигнал нужен уверенный, рассмотрите готовые решения. Кабель выбирайте короткий, потери в нём съедают выигрыш.

Частые вопросы

Для какой частоты рассчитана такая антенна?

Размеры в статье рассчитаны на 2,4 ГГц. Для 5 ГГц все размеры нужно пересчитать, они будут примерно вдвое меньше.

Сколько витков делать?

От 5 до 10. Чем больше витков, тем выше усиление и уже луч.

Нужен ли экран?

Да, без экрана спираль не даёт направленного излучения. Диаметр около 120 мм для 2,4 ГГц.

Как проверить, что антенна работает?

Сравните уровень сигнала на телефоне или ноутбуке до и после установки. Для точной настройки нужен специальный измеритель.
