Какие провода от блока питания куда подключать: цвета и назначение

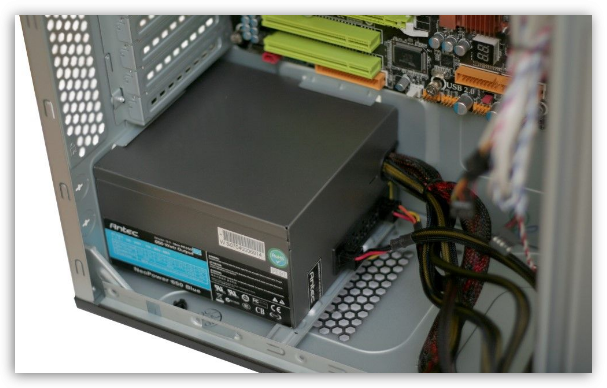

Провода блока питания куда подключать, когда с корпуса свисает десяток кабелей? У каждого разъема своя форма и своя цель: 24-контактный идет на материнскую плату, 8-контактный на процессор, PCIe на видеокарту, SATA на диски. Цвет провода показывает напряжение, а разъемы нельзя вставить неправильно из-за ключей.

Какие провода от блока питания куда подключать: цвета и назначение
Содержание
  1. Цвета проводов и напряжения
  2. 24-контактный разъем материнской платы
  3. Питание процессора
  4. Питание видеокарты
  5. Диски, вентиляторы и подсветка
  6. Как проверить блок без компьютера
  7. Частые ошибки

Цвета проводов и напряжения

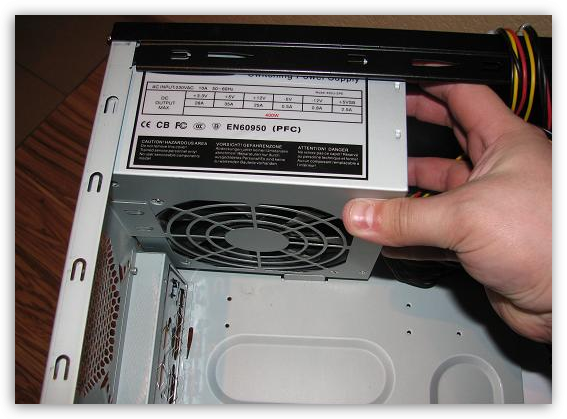

В блоке питания стандарта ATX цвет провода обозначает напряжение или сигнал. Ориентироваться стоит по положению контакта в разъеме, а не только по цвету, ведь у нестандартных блоков цвета могут отличаться.

ЦветНазначение
ЧерныйЗемля
Желтый+12 В
Красный+5 В
Оранжевый+3,3 В
Фиолетовый+5 В дежурного питания
ЗеленыйСигнал включения блока PS-ON
СерыйСигнал Power Good
Синий-12 В, только в старых блоках
Белый-5 В, только в старых блоках

Коричневый тонкий провод - это сенсорная линия для контроля 3,3 В и идет рядом с оранжевым.

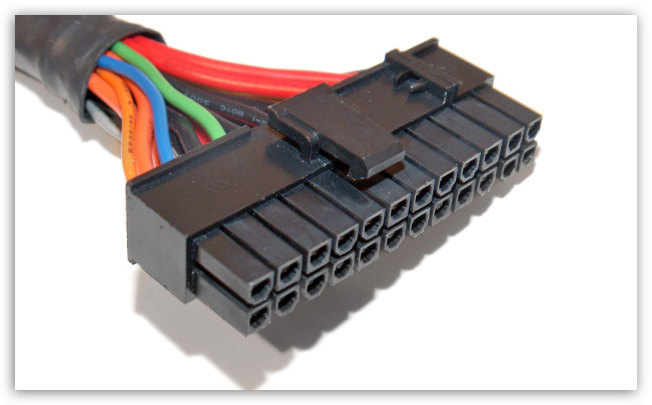

24-контактный разъем материнской платы

Самый широкий кабель называется 24-pin или 20+4. Он подключается к самому большому разъему платы с надписью ATX_PWR, обычно по правому краю. Вставляйте до щелчка защелки, прикладывая усилие обеими руками и придерживая плату.

Разъем из 20 и 4 контактов разделяется для старых плат. На современных платах обе части собирают в единый разъем.

Питание процессора

Кабель CPU, он же EPS или ATX12V, имеет 8 контактов в виде 4+4 или 4 контакта. Он подключается к разъему возле процессорного сокета, чаще в верхнем левом углу платы. Если на плате два таких разъема, достаточно подключить один основной, второй нужен для разгона.

  • Не путайте CPU с кабелем PCIe: форма у них похожа, но назначение разное.
  • Если разъем не входит, не давите, проверьте ключ.

Питание видеокарты

Для видеокарты используют кабели PCIe с 6 или 8 контактами, часто в виде 6+2. Количество разъемов на карте указывают в ее характеристиках. Подключите каждый кабель отдельно, не тяните два разъема от одного провода, если карта мощная.

Диски, вентиляторы и подсветка

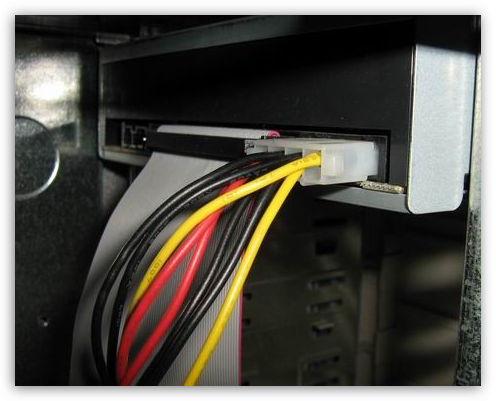

SATA-питание, плоский разъем с широким контактным пазом, идет на SSD и жесткие диски. Старый Molex на 4 контакта питает подсветку, вентиляторы и старые устройства. Он вставляется только в одном положении за счет скошенных углов.

Модульные блоки позволяют отключать лишние кабели. У них кабели нельзя менять между разными моделями: контакты могут не совпадать, а разъемы похожи, что чревато поломкой.

Как проверить блок без компьютера

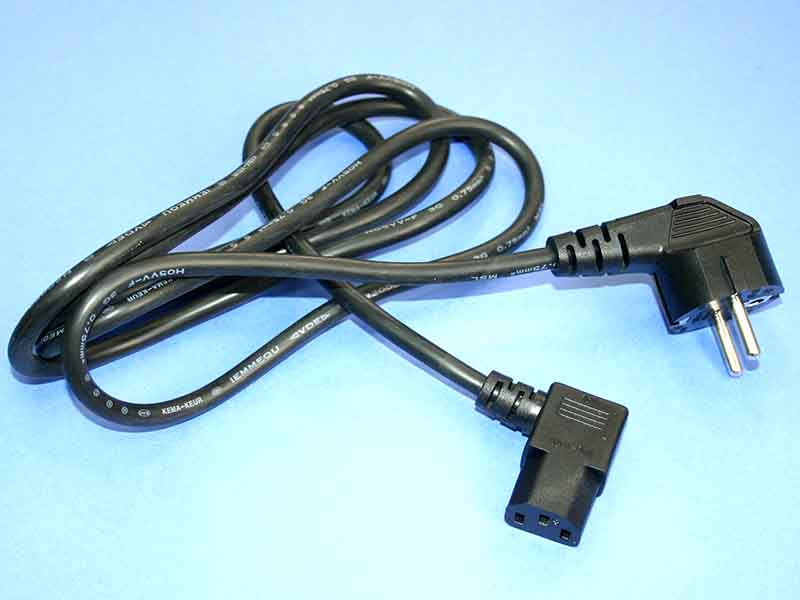

Блок можно запустить отдельно, если замкнуть зеленый провод PS-ON на любой черный провод скрепкой или перемычкой. Перед этим отключите блок от сети, а затем подключите к сети уже после установки перемычки. Вентилятор должен закрутиться.

Работы под напряжением сети опасны, поэтому не касайтесь внутренностей блока питания: в нем остаются заряды в конденсаторах даже после отключения от сети. Ремонт лучше доверить специалисту.

Частые ошибки

  1. Подключение кабелей от другого блока, особенно модульных.
  2. Попытка вставить разъем с усилием в неподходящий порт.
  3. Использование одного кабеля PCIe для двух разъемов мощной видеокарты.
  4. Забытое питание процессора, из-за чего компьютер не включается.

Частые вопросы

Куда подключать кабель CPU от блока питания?

В разъем около процессорного сокета на материнской плате, обычно вверху слева. Он 8-контактный или 4-контактный.

Какой провод включает блок питания?

Зеленый провод PS-ON. Если замкнуть его на черный, блок запустится без материнской платы.

Можно ли использовать кабели от другого блока питания?

Не стоит. У модульных блоков распиновка может отличаться, и это способно повредить комплектующие.

Что значит 6+2 на кабеле PCIe?

Это разъем из 6 контактов с отдельной частью на 2 контакта. Вместе они дают 8-контактный разъем, нужный для мощных видеокарт.
