Где находятся концевики дверей на Лада Калина 1

Концевики дверей Лада Калина 1 - это выключатели в дверных проёмах, которые сообщают бортовой сети, что дверь открыта. От них зависят плафон освещения салона, индикатор на панели и работа сигнализации. Рассмотрим, где они находятся, как проверить их работу и что делать, если не горит индикатор открытой двери.

Где находятся концевики дверей на Лада Калина 1
Содержание
  1. Где находятся концевики
  2. Как проверить концевик
  3. Почему не горит светодиод двери
  4. Типичные симптомы и действия
  5. Замена концевика

Где находятся концевики

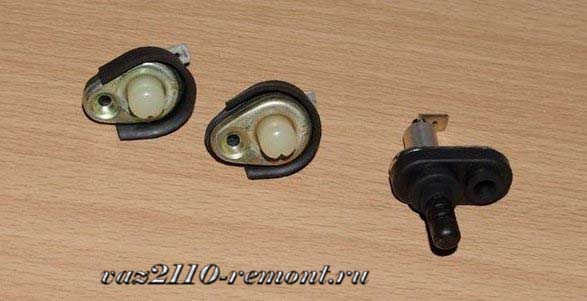

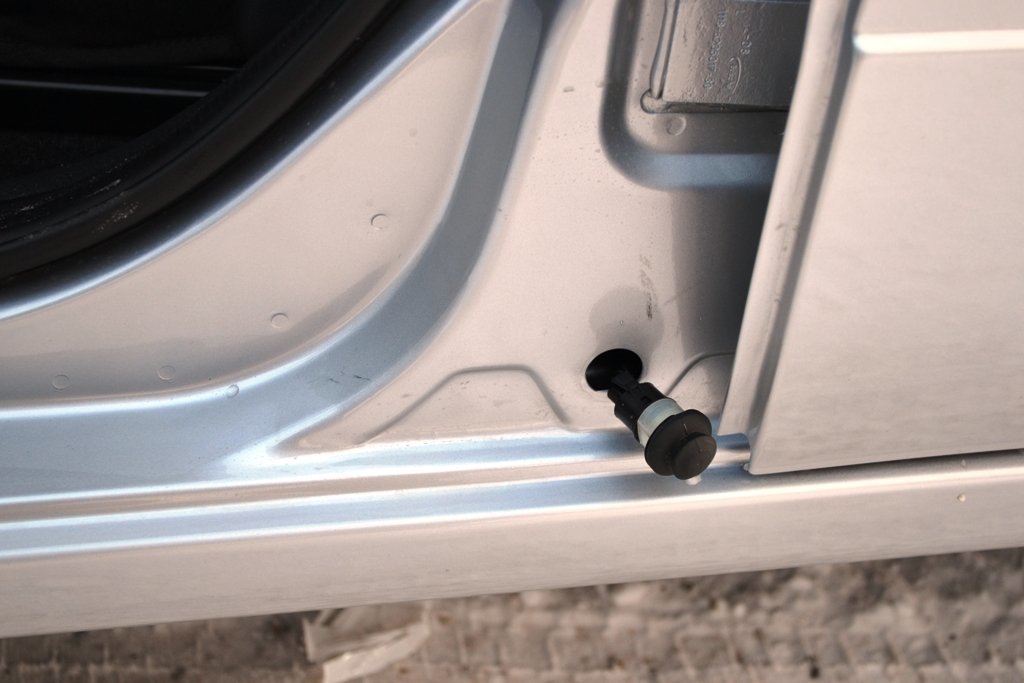

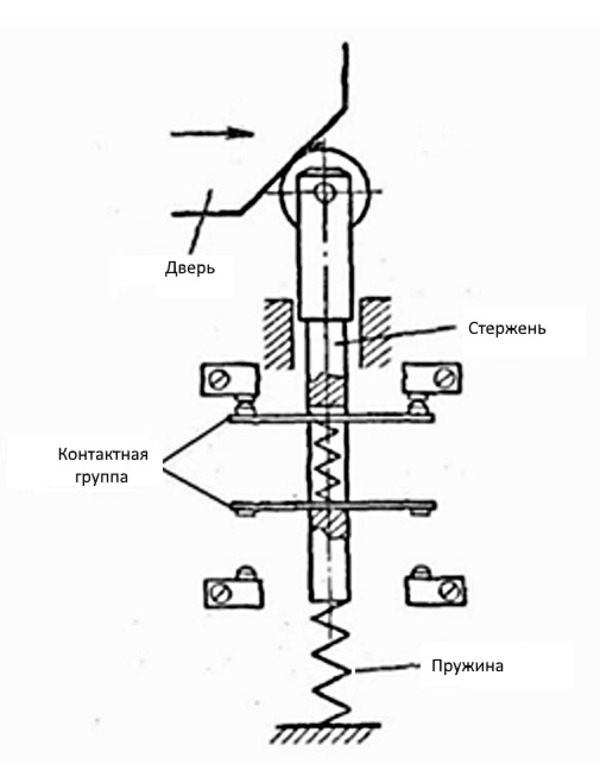

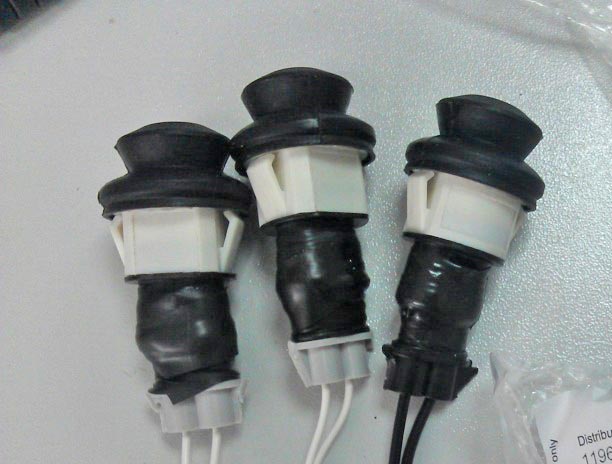

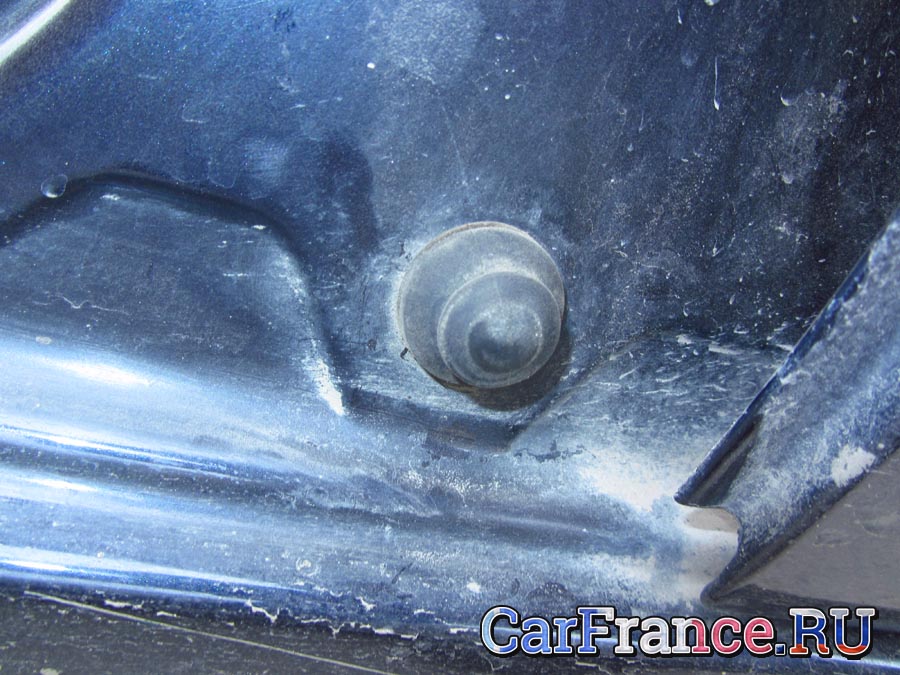

У Калины первого поколения концевик каждой двери расположен в дверном проёме, на стойке кузова со стороны петель или замка, в зависимости от двери. Это небольшая кнопка в пластиковом или металлическом корпусе с подпружиненным штоком. При закрытой двери шток утоплен, при открытой - выступает.

Подробное расположение в конкретной вашей машине зависит от года выпуска и кузова: седан, хэтчбек, универсал. Если вы не нашли выключатель с первого раза, откройте дверь и осмотрите стойку в районе замка и петель: резиновая манжета с кнопкой заметна.

Как проверить концевик

  1. Откройте и закройте дверь, наблюдая за индикатором и плафоном.
  2. Нажмите кнопку концевика пальцем: плафон должен гаснуть, а индикатор открытой двери - пропадать.

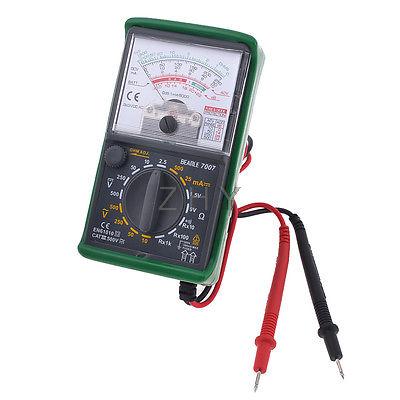

  3. Если сигнал не меняется, проверьте мультиметром: при нажатии цепь должна размыкаться или замыкаться, в зависимости от типа выключателя.
  4. Осмотрите разъём и провода: окислы, обрыв и грязь часто вызывают сбой.

Перед работой с проводкой отключайте минус аккумулятора, особенно если рядом проходят цепи подушек безопасности и сигнализации.

Почему не горит светодиод двери

Если на панели не показывается открытая дверь или, наоборот, значок горит постоянно, причины обычно одни и те же.

  • Концевик загрязнён или залип: очистите и смажьте шток.
  • Окислился контакт или разъём.
  • Оборван провод в гофре на переходе от кузова к двери.
  • Неисправна лампа индикатора или цепь на панели приборов.

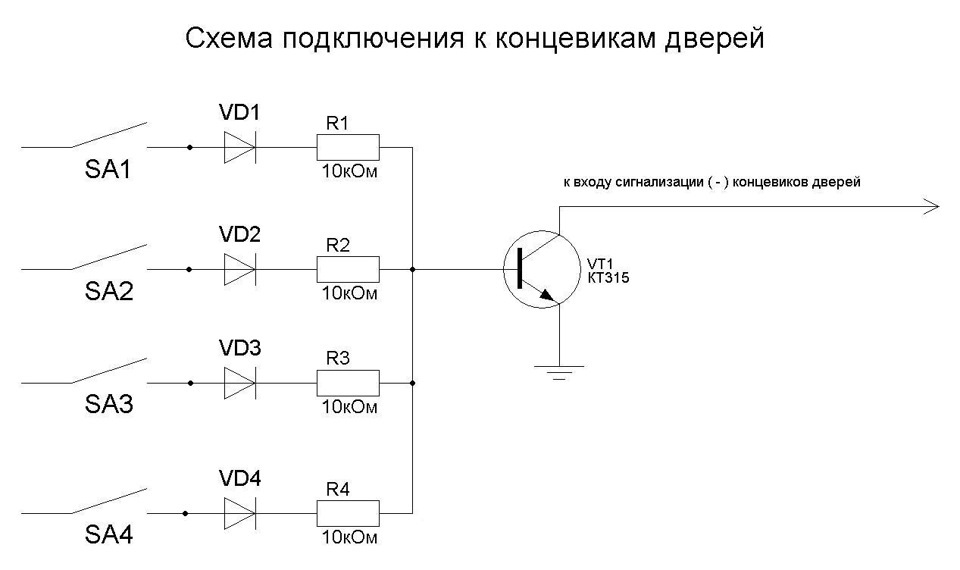

  • Постороннее устройство, например сигнализация, подключено к цепи неправильно.

Типичные симптомы и действия

СимптомВероятная причинаЧто делать
Плафон не гаснет при закрытой двериЗалип концевикОчистить, при необходимости заменить
Индикатор не горит при открытииОбрыв провода или контактПрозвонить цепь, проверить разъём
Сигнализация жалуется на дверьНеисправен датчик открытия двериПроверить концевик и подключение

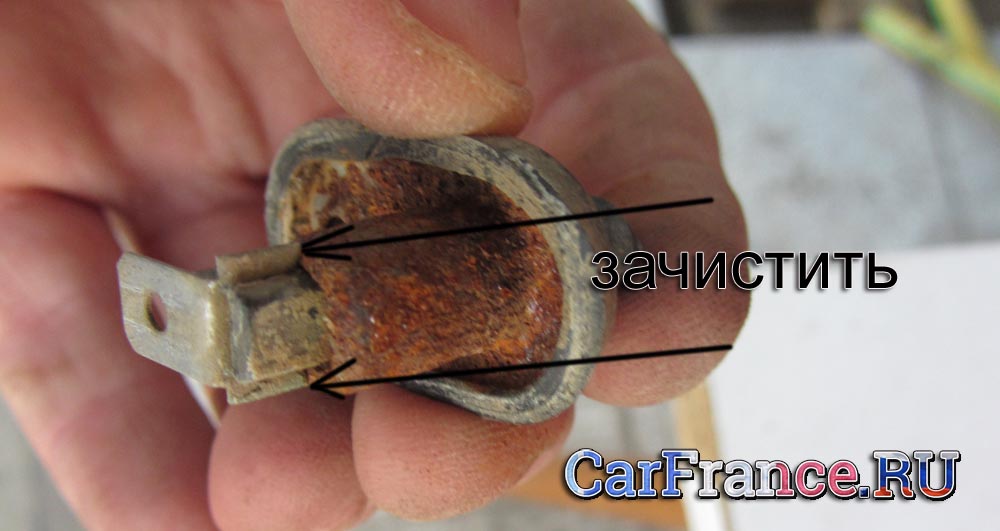

Индикатор мигаетОкислы, плохой контактЗачистить и обработать контакты

Замена концевика

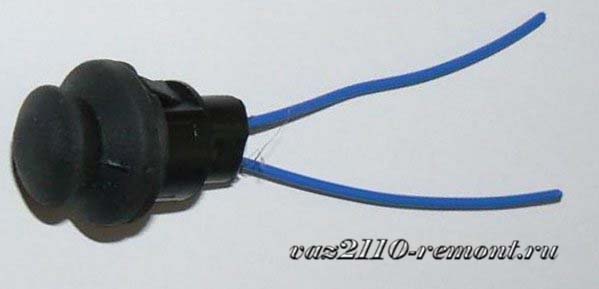

Замена выполняется просто: отсоедините клемму аккумулятора, выньте выключатель из посадочного места, отсоедините провод, установите новый на место и проверьте работу. Выбирайте деталь, подходящую именно вашей модели и кузову, лучше сверить код по каталогу или с образцом.

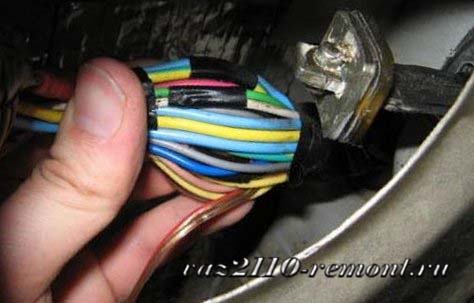

Если дело в проводке, гибкий жгут между кузовом и дверью следует осмотреть полностью: именно он чаще всего ломается от постоянных изгибов. При сомнениях в диагностике электрооборудования обратитесь к автоэлектрику.

Частые вопросы

Где находится концевик двери Калины 1?

В дверном проёме на стойке кузова около замка или петель: небольшая подпружиненная кнопка в резиновой манжете.

Почему не гаснет плафон при закрытой двери?

Чаще всего залип концевик или замкнута цепь. Его нужно очистить, проверить и при необходимости заменить.

Почему не горит индикатор открытой двери?

Возможна неисправность концевика, обрыв провода, окисление разъёма или перегоревшая лампа индикатора.

Можно ли ездить с неисправным концевиком?

Ехать можно, но индикатор и охранная система будут работать неправильно, а плафон может разряжать аккумулятор.

Нужно ли отключать аккумулятор при замене?

Да, это безопасный порядок. Отключите минус перед работами с проводкой.
