Ручные и электродвигательные приводы разъединителей

Приводы разъединителей служат для того, чтобы оператор мог безопасно включить и отключить главные ножи аппарата с земли или с пульта, не касаясь токоведущих частей. Привод передаёт усилие на вал разъединителя через тяги и фиксирует ножи в крайних положениях. По способу действия приводы делят на ручные и электродвигательные.

Ручные и электродвигательные приводы разъединителей
Содержание
  1. Для чего нужен привод разъединителя
  2. Ручной привод разъединителя
  3. Электродвигательный привод
  4. Сравнение ручного и моторного привода
  5. Как подобрать привод к разъединителю
  6. Монтаж, проверка и частые ошибки

Для чего нужен привод разъединителя

Разъединитель не гасит дугу и не рассчитан на отключение тока нагрузки, поэтому его положения должны быть чёткими и надёжно зафиксированными. Привод даёт оператору рычаг или кнопку, а аппарат получает усилие, достаточное для хода ножей и их прижатия.

Кроме того, привод связан с блокировками. Он не позволяет отключить разъединитель при включённом выключателе и закрывает доступ к заземляющим ножам, пока основные ножи замкнуты.

Ручной привод разъединителя

Ручной привод - это рукоятка или рычаг, который оператор поворачивает вручную. Он соединяется с валом разъединителя тягой и фиксируется в положениях "включено" и "отключено". К этому типу относятся рычажные приводы серий ПР и ПРН, которые ставят на разъединители наружной и внутренней установки на 6-10 кВ и выше.

Плюсы такого решения: простота, низкая стоимость, отсутствие цепей питания. Минус один: оператор находится рядом с аппаратом, поэтому работать нужно в диэлектрических перчатках и по бланку переключений.

Электродвигательный привод

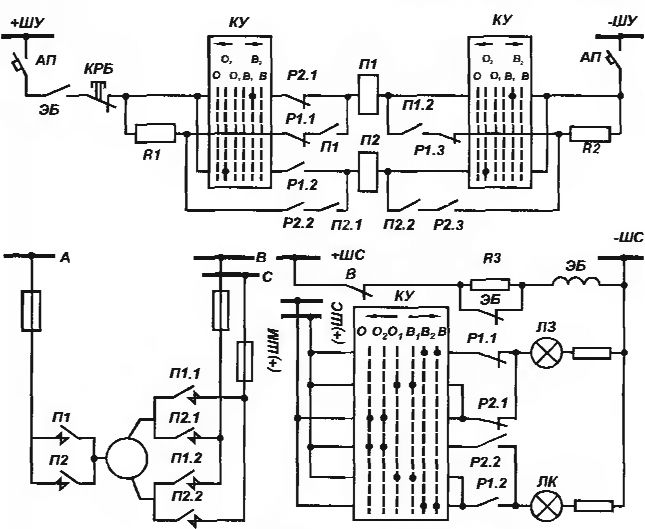

В моторном приводе движение создаёт электродвигатель с редуктором, а оператор подаёт команду кнопкой или с щита управления. Усилие и скорость хода не зависят от физической силы человека, а управление можно вынести на безопасное расстояние и даже подключить к системе телеуправления.

Такие приводы используют на разъединителях высокого напряжения, где ножи тяжёлые, а ход большой. В комплект входят двигатель, концевые выключатели, блок-контакты положения, клеммная колодка и, как правило, ручной дубль для аварийного оперирования при пропадании питания.

Сравнение ручного и моторного привода

ПараметрРучной приводЭлектродвигательный привод
УсилиеЗависит от оператораСоздаёт двигатель
Дистанционное управлениеНетЕсть
ПитаниеНе нужноНужны цепи управления и питания
Область применения6-35 кВ, лёгкие аппаратыВысокое напряжение, тяжёлые ножи, автоматика
ОбслуживаниеСмазка, проверка тягПлюс проверка двигателя и контактов

Как подобрать привод к разъединителю

Тип привода указан в каталоге на конкретную модель разъединителя: например, для аппаратов серии РЛНД и РЛК производитель называет совместимые приводы, а по обозначению привода можно узнать климатическое исполнение и количество блок-контактов. Подбирать привод по внешнему сходству нельзя.

Перед покупкой сверьте напряжение разъединителя, число полюсов, наличие заземляющих ножей, климатическое исполнение (УХЛ1 для открытой установки) и необходимость блокировки. Для сложных случаев, например привода ПР-90 или моторных приводов на 110 кВ, ориентируйтесь на паспорт и схему завода-изготовителя.

Монтаж, проверка и частые ошибки

  • Тяги должны быть отрегулированы так, чтобы ножи полностью входили в контакты и не доходили до упора.
  • Все шарниры смазывают, а затяжку креплений проверяют при каждом осмотре.
  • Блок-контакты положения проверяют до подачи напряжения и после ремонта.
  • Лишние усилия на рукоятке говорят о перекосе тяг или засохшей смазке, их нельзя компенсировать длинным рычагом.

Работы на приводах в действующих установках проводят по наряду и только персоналом с нужной группой по электробезопасности. Регулировку и пуск моторного привода лучше доверить организации, которая обслуживает подстанцию.

Частые вопросы

Чем ручной привод разъединителя отличается от моторного?

Ручной привод поворачивает оператор рычагом, моторный - двигатель по команде с кнопки или щита. Моторный можно вынести на дистанционное управление и использовать на тяжёлых аппаратах.

Нужен ли привод для разъединителя 10 кВ?

Да, оперировать такими аппаратами нужно с помощью привода, а не штангой вблизи ножей. Конкретную модель привода называет завод для вашей модели разъединителя.

Что делать, если моторный привод не включается?

Обесточьте цепь, проверьте питание, концевые выключатели и блокировки. Если причина не найдена, воспользуйтесь ручным дублем и вызовите обслуживающую организацию.

Можно ли поставить привод от другого разъединителя?

Без согласования с производителем нельзя: у приводов разный ход, момент и схема блокировок.
