Электрические приводы разъединителей: ручные и моторные

Электрические приводы разъединителей служат для включения и отключения разъединителя в распределительных устройствах. Привод может быть ручным или моторным, а его выбор зависит от класса напряжения и места установки. Ниже - как они устроены, чем отличаются и какие блокировки необходимы.

Электрические приводы разъединителей: ручные и моторные
Содержание
  1. Зачем нужен привод разъединителя
  2. Ручные приводы разъединителей
  3. Моторный привод разъединителя
  4. Привод разъединителя ПЧВ
  5. Блокировки и безопасность

Зачем нужен привод разъединителя

Разъединитель создает видимый разрыв цепи, но не рассчитан на отключение тока нагрузки. Привод передает усилие оператора или двигателя на вал ножей и фиксирует их в нужном положении.

Привод должен четко фиксировать положения включено и отключено, исключать самопроизвольное движение ножей и работать с блокировками.

Ручные приводы разъединителей

Ручной привод включается рычагом или рукояткой и подходит для небольших напряжений и нагрузок. Он прост, надежен и не зависит от источника питания.

У ручных приводов есть несколько разновидностей:

  • рычажные, где усилие передается рычагом на вал;
  • червячные и рукояточные для больших усилий;
  • приводы с механизмом, который исключает неполное включение.

К приводу подключают блокировку от неправильных операций, например от отключения под нагрузкой, и запирают его на замок при выводе в ремонт.

Моторный привод разъединителя

Моторный привод приводится в действие электродвигателем через редуктор. Его ставят на разъединители высокого напряжения, где усилие велико, и там, где нужно дистанционное управление. Питание берут от шин собственных нужд.

В комплект входят двигатель, редуктор, концевые выключатели, блок-контакты положения, кнопки местного и дистанционного управления и аварийная рукоятка для ручной работы при пропадании питания. Конструкция защищена от пыли и влаги.

Привод разъединителя ПЧВ

Привод ПЧВ относится к ручным червячным приводам для разъединителей. Он выдерживает значительные усилия и применяется в распределительных устройствах. Для моделей моторных приводов, например серии ПД, подробные параметры смотрите в паспорте завода.

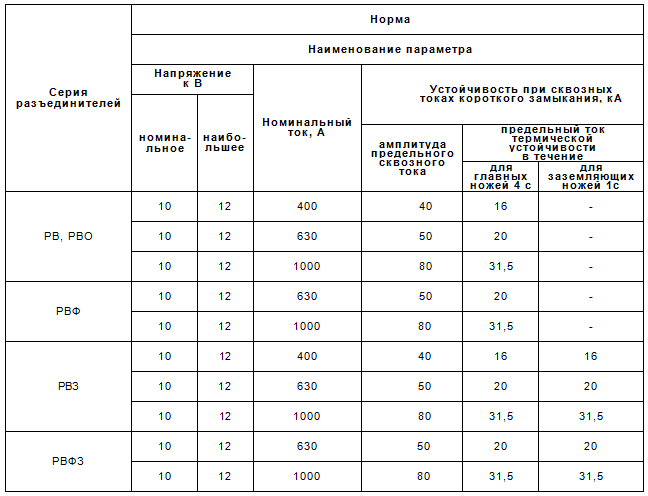

При выборе привода сверяют усилие на валу разъединителя, напряжение цепей управления, число блок-контактов и исполнение по климату: для улицы нужны защищенные от влаги корпуса с обогревом.

Блокировки и безопасность

Для безопасной эксплуатации привод оснащают механическими и электромагнитными блокировками. Они не позволяют отключать разъединитель при включенном выключателе и включать заземляющие ножи при подаче напряжения.

Переключения в распределительных устройствах выполняют только обученный персонал с допуском, по бланкам переключений и с применением защитных средств. Подключение моторных приводов к питанию и настройку блок-контактов поручают электротехническому персоналу, а не любителю.

Частые вопросы

Чем ручной привод отличается от моторного?

Ручной работает усилием оператора, моторный от электродвигателя и позволяет управлять дистанционно.

Зачем нужны блокировки?

Они исключают неправильные операции, например отключение разъединителя под нагрузкой.

Что делать при пропадании питания моторного привода?

Использовать аварийную рукоятку для ручного управления, если она предусмотрена.

Кто может работать с приводами?

Только обученный электротехнический персонал с допуском.
