Виды силовых кабелей: выбор и монтаж проводки

Виды силовых кабелей различаются материалом жилы, изоляцией, числом жил и защитой от внешних воздействий. Правильный выбор влияет на безопасность проводки: кабель должен выдерживать нагрузку, условия прокладки и требования к горению.

Виды силовых кабелей: выбор и монтаж проводки
Содержание
  1. Из чего состоит силовой кабель
  2. Как расшифровывать маркировку
  3. Популярные виды для дома и дачи
  4. Как выбрать кабель под нагрузку
  5. Монтаж и частые ошибки

Из чего состоит силовой кабель

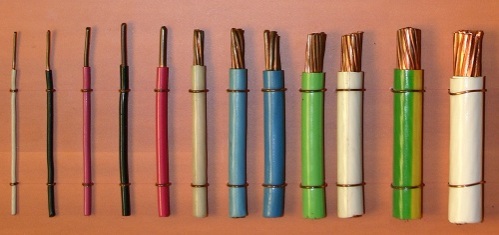

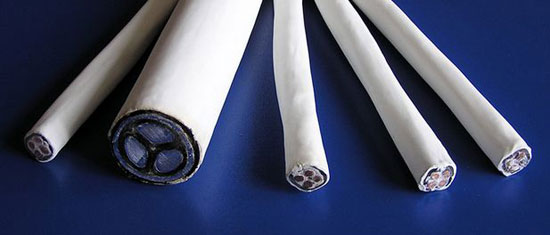

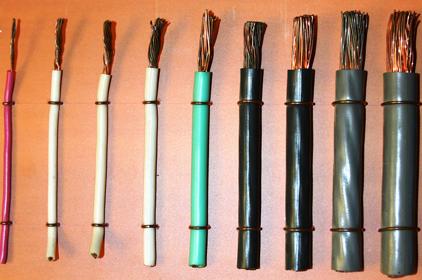

Основа кабеля - токопроводящие жилы из меди или алюминия. Каждая жила покрыта изоляцией, чаще из поливинилхлоридного пластиката или сшитого полиэтилена. Несколько жил объединяют в общую оболочку, а в бронированных кабелях добавляют слой стальных лент для механической защиты.

Медные жилы лучше проводят ток, надёжнее в контактах и гибче, поэтому их используют в квартирах и домах. Алюминиевые дешевле и легче, но требуют аккуратных соединений и применяются чаще на магистральных линиях.

Как расшифровывать маркировку

Буквы в названии кабеля описывают его устройство. Пример: ВВГнг-LS 3х2,5 - медный трёхжильный кабель сечением 2,5 мм кв. в ПВХ-изоляции и оболочке, не поддерживающий горение и выделяющий мало дыма.

  • А в начале - алюминиевая жила, нет буквы - медная.
  • В - изоляция из ПВХ, П - из полиэтилена, Пв - из сшитого полиэтилена.
  • Г - голый, без защитного покрова поверх оболочки.
  • Б - броня из стальных лент, подходит для прокладки в земле.
  • нг - не распространяет горение при групповой прокладке, LS - пониженное дымовыделение.

Популярные виды для дома и дачи

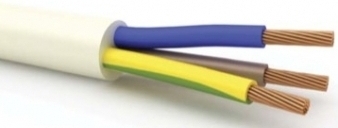

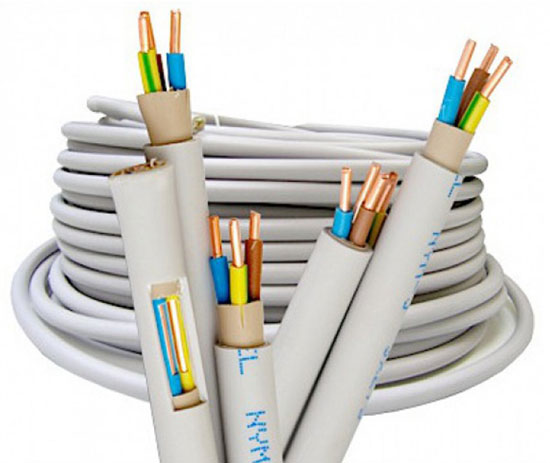

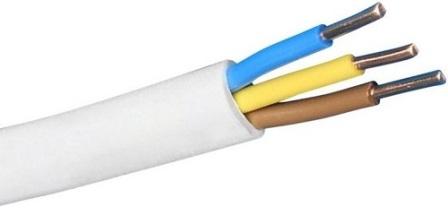

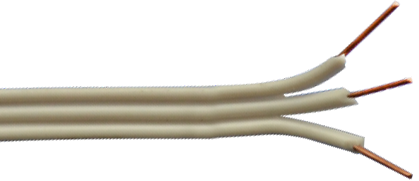

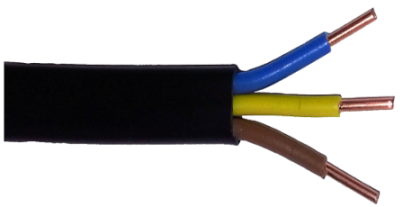

Для жилой проводки чаще всего берут медный ВВГнг-LS: он плоский или круглый, жёсткий, подходит для скрытой и открытой прокладки. NYM - импортный аналог, который применяют в сухих помещениях. Для подключения техники с гибким шнуром используют ПВС и подобные многожильные кабели.

Для улицы и земли нужны бронированные модели с усиленной защитой. Кабель для переносной техники и удлинителей должен быть гибким, с мягкой резиновой или ПВХ изоляцией. Для воздушных линий от столба используют самонесущий изолированный провод.

Как выбрать кабель под нагрузку

Сечение подбирают по мощности потребителей. Как ориентир, на освещение часто берут 1,5 мм кв., на розетки 2,5 мм кв., на мощные электроплиты и водонагреватели 4-6 мм кв., но окончательно проверяйте по таблицам ПУЭ и условиям прокладки. Для расчёта удобно использовать калькулятор сечения кабеля.

  1. Сложите мощности приборов на линии и определите ток.
  2. Подберите сечение с запасом и учтите способ прокладки.
  3. Выберите материал жилы и оболочку по условиям: сухо или влажно, внутри или снаружи.
  4. Проверьте, что автомат защиты соответствует сечению провода.

Монтаж и частые ошибки

Кабель прокладывают в гофре, коробах или скрыто в штробе. Соединения выполняют в распределительных коробках надёжными клеммами, а не скрутками. Радиус изгиба не должен быть слишком малым, иначе повредится изоляция.

Типичные ошибки: сечение впритык, соединение алюминия с медью без специальных зажимов, провода в стене без защиты от гвоздей. Работы на вводе и в щитке выполняет электрик с допуском, а перед любыми манипуляциями отключают автомат и проверяют отсутствие напряжения.

Частые вопросы

Какие бывают виды силовых кабелей?

По жиле - медные и алюминиевые, по изоляции - ПВХ и сшитый полиэтилен, по защите - небронированные и бронированные. Для жилья чаще берут медный ВВГнг-LS.

Что значит нг-LS в маркировке кабеля?

Кабель не распространяет горение при групповой прокладке и выделяет мало дыма при пожаре.

Какой кабель выбрать для розеток?

Обычно берут медный трёхжильный кабель сечением 2,5 мм кв., но проверьте нагрузку и способ прокладки по справочнику и калькулятору.

Можно ли прокладывать кабель в земле?

Да, но только специальные бронированные марки, уложенные в траншею с защитой. Обычный кабель без брони для этого не подходит.
