Однофазный счетчик через трансформатор тока: схема подключения

Подключение счетчика через трансформатор тока применяют там, где ток нагрузки слишком велик для прямого включения. Трансформатор уменьшает ток до безопасного значения, а счётчик учитывает его с поправкой на коэффициент. Разберём, когда это нужно, как выглядит схема и какие правила соблюдать.

Однофазный счетчик через трансформатор тока: схема подключения
Содержание
  1. Когда нужен трансформаторный счётчик
  2. Что такое трансформатор тока и коэффициент трансформации
  3. Схема подключения однофазного счётчика через ТТ
  4. Требования и безопасность
  5. Как считать показания

Когда нужен трансформаторный счётчик

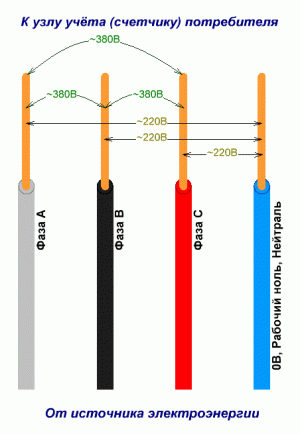

Счётчики прямого включения обычно рассчитаны на ток до 60-100 А. Если нагрузка больше, например на производстве, в мастерской или многоквартирном вводе, ставят трансформаторы тока. Они снижают первичный ток до стандартных 5 А или 1 А на входе счётчика.

Для частного дома с обычной нагрузкой такое включение, как правило, не требуется. Оно нужно при больших вводных токах и по требованию энергоснабжающей организации.

Что такое трансформатор тока и коэффициент трансформации

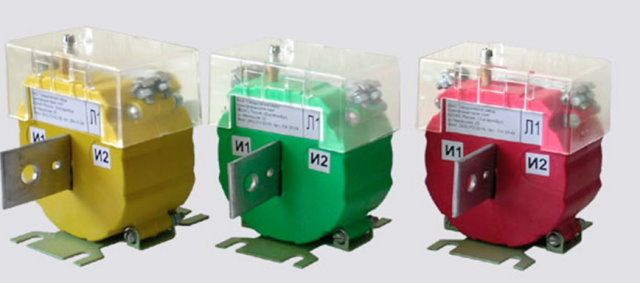

Трансформатор тока имеет первичную обмотку, через которую идёт ток нагрузки, и вторичную, к которой подключён счётчик. Коэффициент трансформации показывает, во сколько раз ток уменьшен. Например, 100/5 означает, что при токе 100 А во вторичной цепи будет 5 А, и коэффициент равен 20.

Подключение счётчика через ТТ
Подключение счётчика через ТТ

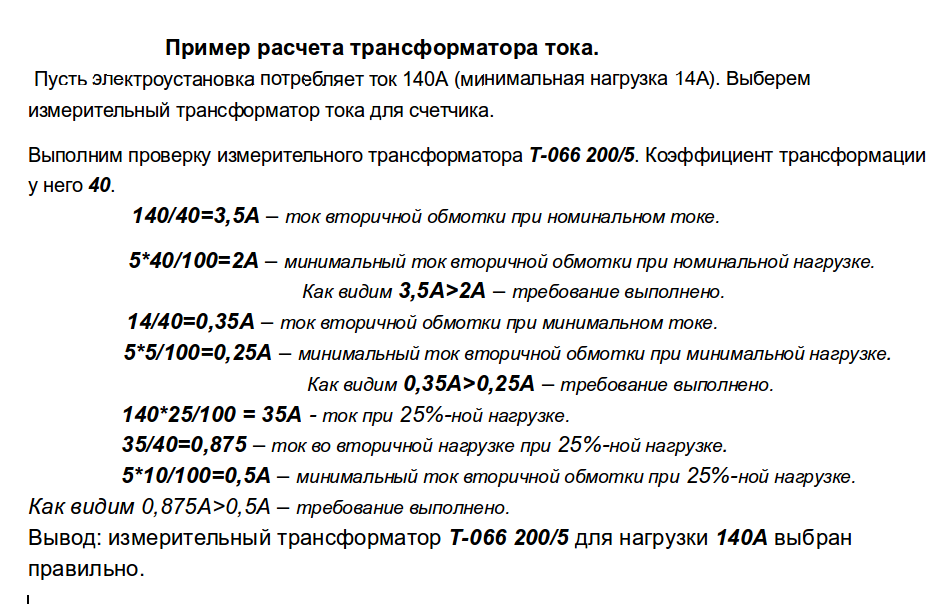

Показания счётчика умножают на коэффициент, чтобы получить реальное потребление. Трансформаторы подбирают по току нагрузки и классу точности, а нагрузку на вторичную цепь не оставляют разомкнутой.

ПараметрЧто учитывать

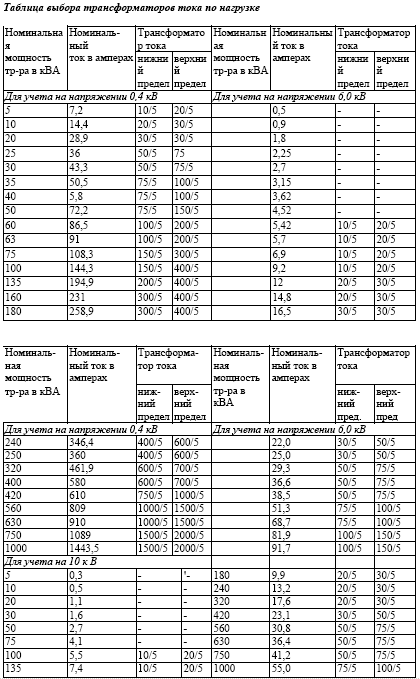

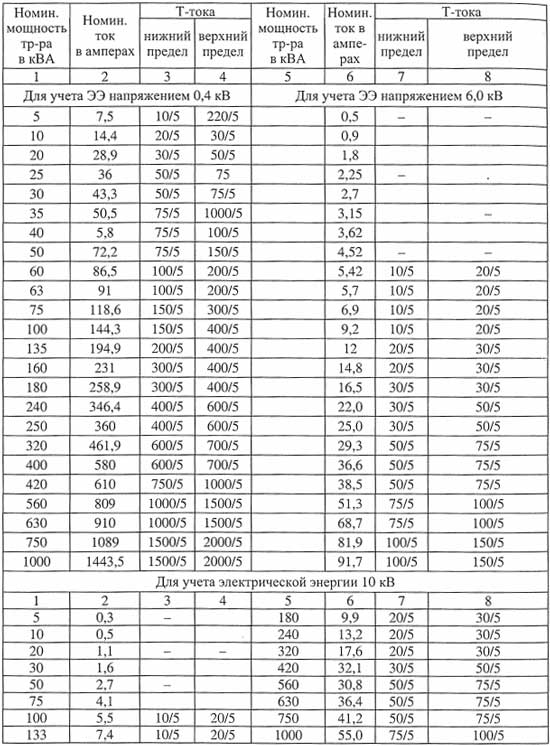

Коэффициент трансформацииВыбирают по максимальному току нагрузки
Класс точностиДолжен соответствовать классу счётчика
Вторичный ток5 А или 1 А, согласовать со счётчиком
Сечение вторичных цепейНе меньше значения, требуемого нормами

Расход электроэнергии

Схема подключения однофазного счётчика через ТТ

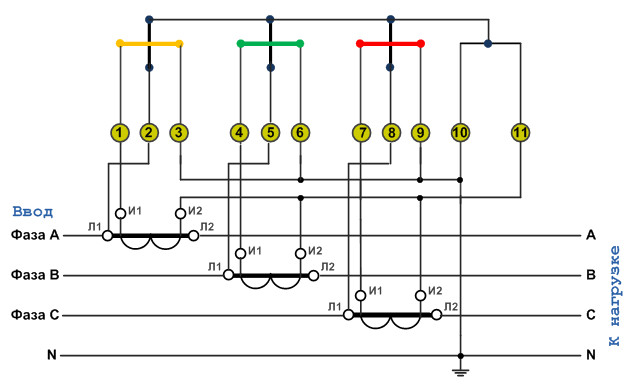

Принцип такой: первичная обмотка трансформатора включается в рассечку фазного провода. Вторичная обмотка присоединяется к токовым клеммам счётчика. Цепь напряжения счётчика подключается к фазе и нулю отдельно. Обозначения выводов: Л1 и Л2 у первичной обмотки, И1 и И2 у вторичной.

  1. Фазный провод от автомата подводится к выводу Л1 трансформатора.
  2. От вывода Л2 фаза идёт к нагрузке.
  3. Вывод И1 соединяется с токовым входом счётчика, И2 с токовым выходом.
  4. Цепь напряжения счётчика подключают отдельным проводом к фазе до трансформатора.
  5. Ноль подключают к соответствующей клемме счётчика.

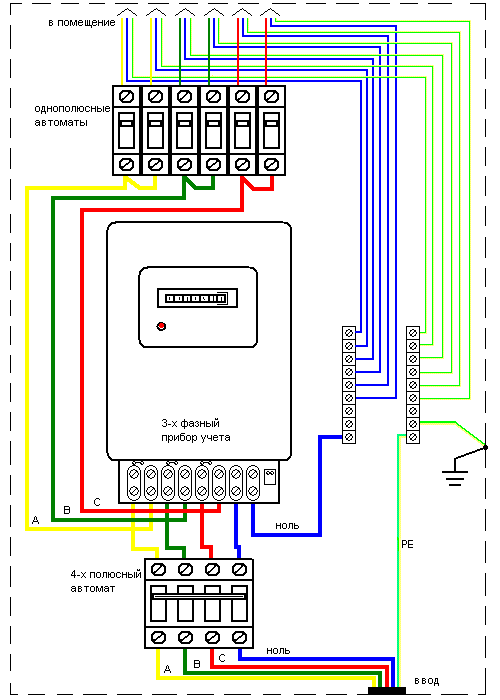

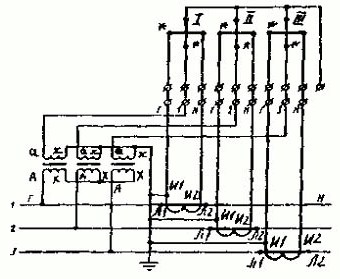

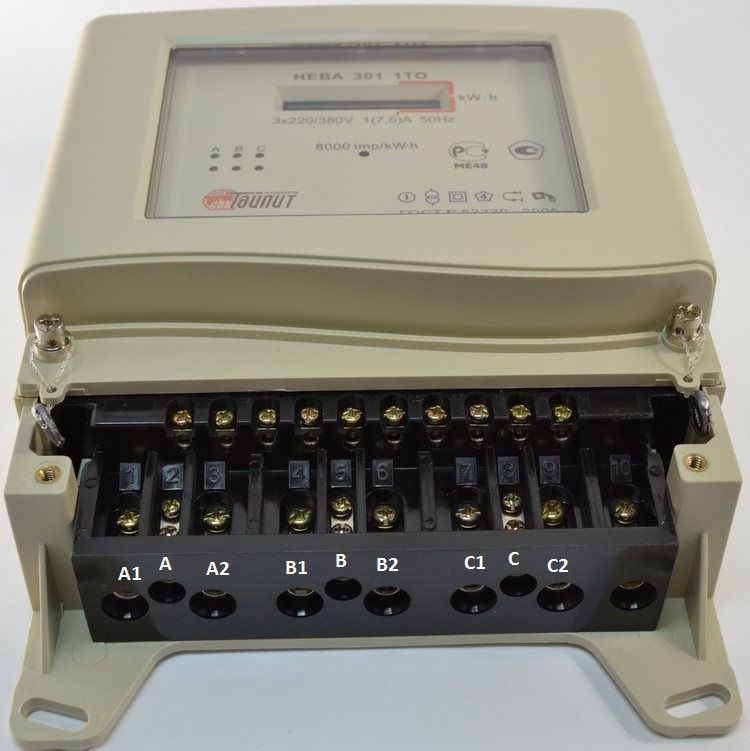

Для трёхфазного счётчика схема повторяется по каждой фазе, обычно три трансформатора. Для счётчиков конкретных марок, например Меркурий 230, точные номера клемм смотрите в паспорте. Не перепутайте полярность выводов, иначе счётчик будет считать неправильно.

Требования и безопасность

Вторичная обмотка трансформатора тока не должна оставаться разомкнутой при протекании первичного тока: на ней возникает опасное высокое напряжение и трансформатор может выйти из строя. При работах закорачивайте вторичную цепь специальными клеммами.

Такой учёт устанавливают, пломбируют и принимают в эксплуатацию представители сетевой организации. Установку на вводе в щите выполняет электрик с допуском, а самостоятельные работы на вводе делать не стоит.

Как считать показания

Разность показаний за период умножают на коэффициент трансформации. Если трансформаторы 100/5, коэффициент 20: счётчик показал 50 кВт-ч, фактическое потребление 1000 кВт-ч. Стоимость и расход можно прикинуть в калькуляторе расхода электроэнергии. Паспортные данные трансформатора и счётчика сохраните, они нужны для расчётов и проверок.

Частые вопросы

Когда нужен счётчик с трансформаторами тока?

Когда ток нагрузки превышает допустимый для прямого включения, обычно более 60-100 А.

Как считать показания такого счётчика?

Разность показаний умножают на коэффициент трансформации, например на 20 для трансформаторов 100/5.

Что нельзя делать со вторичной обмоткой?

Оставлять её разомкнутой при работающей нагрузке: возникает опасное напряжение.

Можно ли подключить такой счётчик самостоятельно?

Установку на вводе делает электрик с допуском, а схему принимает и пломбирует сетевая организация.
